제약·바이오 생산시설의 항온항습기는 일반적인 산업용 공조설비와 접근방법이 다릅니다. 단순히 설정한 온도와 습도를 유지하는 것만으로 설비의 적합성이 결정되는 것이 아니라, 제품 품질과 제조환경에 영향을 줄 수 있는 온도, 상대습도, 기류, 압력차 및 관련 기록을 체계적으로 관리해야 하기 때문입니다.

특히 기존 냉동·공조설비를 저GWP 냉매가 적용된 장비로 교체하거나 기존 설비를 Retrofit하는 경우에는 냉매와 압축기만 변경해서 작업을 끝내기보다 열교환기, 팽창장치, 제어시스템, 센서, 안전장치 및 검증 문서까지 함께 검토하는 것이 중요합니다.

제약시설에서는 설비 변경 자체가 품질 시스템과 연결될 수 있기 때문에 변경관리(Change Control), 위험평가(Risk Assessment), 적격성 평가(Qualification), 교정(Calibration), 기록관리 등의 절차를 프로젝트 초기부터 함께 계획하는 것이 바람직합니다.

따라서 친환경 항온항습기 구축의 핵심은 특정 냉매를 선택하는 데만 있지 않습니다. 냉동 시스템의 안정적인 운전과 GMP 환경관리, 데이터 무결성, 유지보수성을 하나의 시스템으로 연결하는 것이 중요합니다.

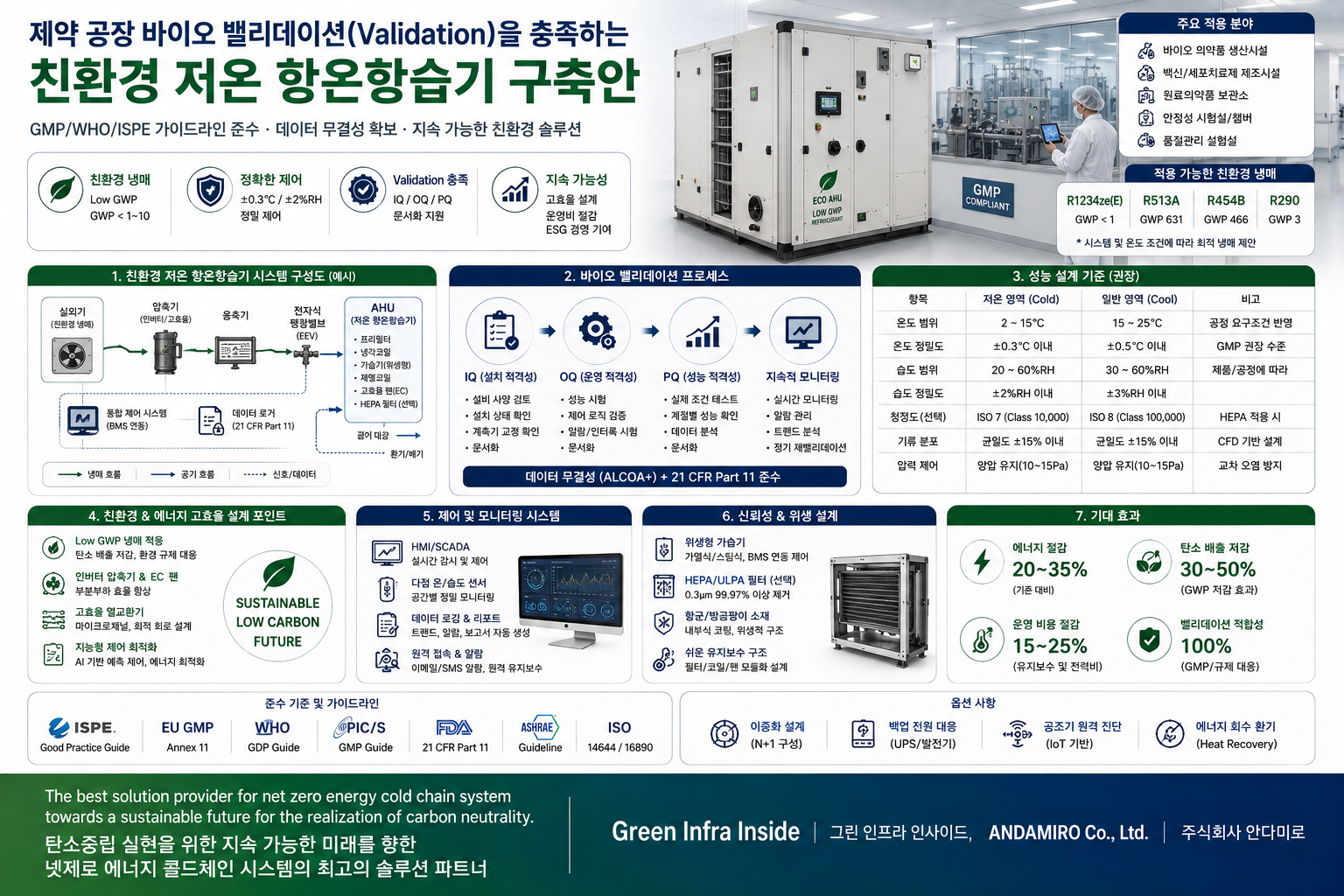

친환경 저온 항온항습기 구축안

제약·바이오 공장의 친환경 항온항습기는 왜 특별한가?

제약·바이오 생산시설에서 항온항습기는 단순히 실내 온도와 습도를 조절하는 장비가 아닙니다. 생산공정과 제품의 특성에 따라 온도, 상대습도, 공기 흐름, 실내 압력차 및 환경 모니터링 기록이 제품 품질과 연결될 수 있기 때문입니다.

일반적인 산업용 공조설비는 실내 쾌적성과 에너지 효율을 중심으로 설계하는 경우가 많습니다. 반면 제약시설에서는 설비가 사용자 요구사항에 맞게 설계되었는지, 승인된 사양대로 설치되었는지, 의도한 운전범위에서 정상적으로 작동하는지, 실제 운영환경에서 요구 성능을 유지하는지를 문서와 시험 결과로 확인해야 합니다.

이러한 과정은 GMP 환경관리와 설비 적격성 평가에 연결됩니다. 따라서 친환경 항온항습기를 신규 설치하거나 기존 냉동공조설비의 냉매를 변경할 때는 냉동능력과 소비전력만 비교해서는 충분하지 않습니다.

예를 들어 기존 장비를 저GWP 냉매 적용 장비로 교체한다면 압축기와 냉매뿐 아니라 열교환기, 팽창장치, 제어시스템, 센서, 안전장치, 배관 및 관련 문서에 미치는 영향까지 검토해야 합니다.

설비 변경으로 기존 온습도 관리나 공정환경에 영향이 발생할 가능성이 있다면 품질부서와 협의하여 변경관리(Change Control) 및 위험평가(Risk Assessment)의 범위를 결정해야 합니다.

결국 제약·바이오 공장의 친환경 항온항습기 구축은 환경규제 대응과 에너지 효율 개선을 넘어, 설비 성능과 품질관리 체계를 함께 고려하는 프로젝트로 접근해야 합니다.

친환경 냉매 전환 전에 확인해야 할 기술적 조건

저GWP 냉매는 지구온난화 영향을 줄이기 위한 냉동공조 분야의 중요한 선택지입니다. 그러나 GWP가 낮다는 이유만으로 기존 냉동기에 그대로 적용할 수 있는 것은 아닙니다.

냉매마다 압력·온도 관계, 냉동능력, 질량유량, 토출온도, 윤활유와의 상용성 및 안전분류가 다를 수 있습니다. 이러한 차이는 압축기 운전범위, 열교환기 성능, 팽창장치 용량 및 제어 안정성에 영향을 줄 수 있습니다.

따라서 냉매 전환을 계획할 때는 다음 항목을 확인해야 합니다.

1. 기존 압축기 모델과 새로운 냉매의 적용 가능 여부
2. 제조사가 승인한 냉매 및 윤활유 조합
3. 응축기와 증발기의 열교환 성능
4. TXV 또는 EEV의 용량과 제어범위
5. 냉매 배관과 주요 부품의 압력 등급
6. 냉매 누설 감지 및 환기 등 안전대책
7. 전기·제어 부품과 보호장치의 적합성
8. 기존 운전조건과 변경 후 예상 운전조건의 차이

특히 R-448A와 R-449A처럼 온도 글라이드가 발생하는 혼합냉매는 증발 및 응축 과정에서 냉매의 포화온도가 일정하지 않을 수 있습니다. 이 경우 과열도와 과냉도를 계산하거나 열교환기 운전상태를 분석할 때 냉매의 Dew Point와 Bubble Point를 적절히 구분해야 합니다.

다만 온도 글라이드가 존재한다는 사실만으로 온습도 제어가 불안정해진다고 단정할 수는 없습니다. 실제 영향은 열교환기 설계, 공기측 조건, 제어방식, 부하변동 및 장비 구성에 따라 달라집니다.

또한 냉매 안전분류는 독성 및 가연성 특성과 관련되므로 새로운 냉매를 적용할 때는 안전자료, 장비 제조사의 설치조건 및 적용되는 법규를 확인해야 합니다.

기존 장비의 Retrofit이 제조사 승인범위를 벗어나거나 설계조건에 적합하지 않다면 냉매만 교체하는 방식보다 주요 부품 변경 또는 장비 전체 교체가 적절할 수 있습니다. 최종 판단은 실제 운전조건과 기술자료를 바탕으로 내려야 합니다.

저온 항온항습기의 냉각·제습·재열 설계

항온항습기의 핵심은 냉각, 제습, 재열 및 가습 기능이 서로 영향을 주는 조건에서도 요구되는 실내환경을 유지하는 것입니다.

공기가 냉각코일을 통과하면서 코일 표면온도가 공기의 이슬점보다 낮아지면 수분이 응축되어 제습이 발생할 수 있습니다. 그러나 냉각능력이 부족하면 필요한 제습량을 확보하지 못할 수 있고, 반대로 냉각이 과도하면 재열부하가 커지거나 특정 조건에서 결빙 문제가 발생할 수 있습니다.

따라서 설계단계에서는 다음 항목을 함께 검토해야 합니다.

• 목표 실내 온도와 상대습도
• 외기 및 실내 발생 부하
• 공기 순환량과 공급공기 조건
• 냉각코일 용량 및 공기측 압력손실
• 재열과 가습에 필요한 용량
• 냉동기 최소·최대 운전범위
• 필터 차압과 풍량 변화
• 결빙 감지 및 제상 필요성
• 센서 위치와 제어 응답특성
• 정전 또는 주요 부품 고장 시 대응방법

저온 운전에서 냉각코일에 결빙이 발생하면 공기측 압력손실이 커지고 풍량이 감소할 수 있습니다. 이러한 변화는 온습도 제어뿐 아니라 공간별 기류에도 영향을 줄 수 있으므로 운전조건에 맞는 결빙 예방 및 관리방안을 검토해야 합니다.

인버터 압축기와 전자팽창밸브(EEV)를 적용하는 경우에도 장비 설치만으로 정밀한 제어가 보장되지는 않습니다. 압축기의 최소·최대 운전범위, 밸브의 제어범위, 센서의 정확도, 제어주기 및 부하변동 대응능력을 함께 확인해야 합니다.

또한 Hot Gas Bypass, 재열 또는 기타 용량제어 방식은 모든 설비에 동일하게 적용할 수 있는 해결책이 아닙니다. 에너지 소비, 운전 안정성, 제습 성능 및 제조사 권고사항을 비교하여 시스템에 적합한 방법을 선정해야 합니다.

항온항습 설계에서 함께 관리해야 할 주요 변수

제약·바이오 시설의 환경관리에서는 온도와 습도만 확인하는 것으로 충분하지 않을 수 있습니다. 공간의 용도와 공정 위험에 따라 다음과 같은 변수를 함께 관리할 필요가 있습니다.

• 공급공기 온도와 실내 온도
• 상대습도 및 습도 변화 추이
• 냉각코일 입출구 조건
• 공급·환기 풍량
• 실내 압력차와 기류 방향
• 필터 차압
• 냉동기 흡입·토출압력
• 압축기 운전상태
• 전력사용량
• 주요 센서의 교정상태
• 알람 발생 및 조치 기록

모든 변수를 모든 공간에서 동일한 수준으로 관리해야 하는 것은 아닙니다. 실제 관리항목과 허용기준은 공간의 사용 목적, 제품 특성, 공정 요구사항 및 위험평가 결과를 근거로 결정해야 합니다.

GMP 밸리데이션의 출발점은 URS와 변경관리

친환경 항온항습기 구축 프로젝트에서는 장비 사양을 결정하기 전에 사용자 요구사항 명세서(URS, User Requirement Specification)를 정리하는 것이 중요합니다.

URS는 설비가 어떤 기능과 성능을 제공해야 하는지를 정의하는 문서입니다. 제약시설에서는 온도와 습도의 목표 범위뿐 아니라 환경관리 목적, 알람, 기록, 유지보수, 안전 및 운영상 필요한 기능을 함께 정리할 수 있습니다.

URS에 포함할 수 있는 주요 항목은 다음과 같습니다.

1. 설비의 사용 목적과 적용 공간
2. 요구되는 온도 및 상대습도 범위
3. 공간별 환경조건과 허용 편차
4. 공급공기 및 환기 관련 요구사항
5. 압력차 또는 기류 방향 관련 요구사항
6. 센서 정확도와 교정 관리
7. 알람 및 인터록 기능
8. 운전 데이터 저장과 조회 기능
9. 전원 장애 및 설비 고장 시 대응
10. 정비 접근성 및 부품 교체 계획
11. 시운전과 적격성 평가의 책임 구분
12. 관련 문서와 교육 요구사항

모든 항목이 모든 시설에 동일하게 필요한 것은 아닙니다. 실제 적용 범위는 제품과 공정의 특성, 공간의 용도, 관련 규정 및 품질위험평가 결과에 따라 결정해야 합니다.

기존 설비를 변경하는 경우에는 변경관리(Change Control)를 통해 변경 목적과 범위, 품질 영향, 필요한 시험, 문서 개정 및 승인 책임을 정리하는 것이 좋습니다.

예를 들어 냉매 전환으로 냉동능력이나 제습 성능이 달라질 가능성이 있다면 기존에 승인된 운전조건을 그대로 적용할 수 있는지 검토해야 합니다. 변경 영향이 제한적이라고 판단하더라도 그 근거와 승인 내용을 기록해 두는 것이 중요합니다.

DQ·IQ·OQ·PQ 단계별 검증 방법

설비 적격성 평가는 설비가 의도된 목적에 맞게 설계되고 설치되었으며, 정의된 운전조건에서 요구 성능을 발휘하는지를 문서화된 절차로 확인하는 과정입니다.

DQ, IQ, OQ, PQ는 이러한 평가에 사용되는 대표적인 단계입니다. 다만 모든 프로젝트에 동일한 문서 구성이나 시험방법을 기계적으로 적용하기보다는 적용 규정과 위험평가, 승인된 검증계획에 맞춰 범위를 정해야 합니다.

1. DQ – Design Qualification / 설계적격성평가

DQ에서는 설계가 사용자 요구사항과 일치하는지 검토합니다.

주요 검토항목은 냉동능력, 온습도 제어범위, 공기 순환량, 열교환기 구성, 냉매 안전성, 제어시스템, 알람, 계측기 및 유지보수 접근성 등입니다.

저GWP 냉매를 적용한다면 냉매의 안전분류와 압축기 적용범위, 팽창장치 용량, 주요 부품의 압력 등급 및 관련 안전대책도 설계 검토에 포함할 수 있습니다.

DQ 결과에는 검토한 요구사항과 설계자료, 확인된 차이점 및 조치사항을 추적할 수 있도록 기록하는 것이 좋습니다.

2. IQ – Installation Qualification / 설치적격성평가

IQ에서는 실제 설치된 설비가 승인된 설계와 사양에 맞는지 확인합니다.

장비 모델과 주요 부품, 배관, 전기배선, 제어반, 센서, 필터, 계측기 및 설치 관련 문서를 확인할 수 있습니다. 필요한 계측기의 교정상태와 장비 식별정보도 검토합니다.

설치도면과 실제 설치상태가 다르거나 사양이 변경되었다면 해당 차이를 기록하고 적절한 검토와 승인을 거쳐야 합니다.

3. OQ – Operational Qualification / 운전적격성평가

OQ에서는 설비가 정의된 운전범위에서 의도한 기능을 수행하는지 시험합니다.

시험항목에는 설정값 변경, 온습도 센서 신호, 알람, 팬 운전, 냉동기 제어, 가습·제습 기능, 인터록 및 데이터 기록 등이 포함될 수 있습니다.

예를 들어 고온 또는 저온 알람이 요구사항에 맞게 발생하는지, 센서 신호 이상을 감지할 수 있는지, 설정값 변경이 제어시스템에 올바르게 반영되는지 등을 확인할 수 있습니다.

구체적인 시험조건과 합격기준은 URS, 설계자료 및 위험평가 결과에 따라 사전에 정의해야 합니다.

4. PQ – Performance Qualification / 성능적격성평가

PQ에서는 실제 사용환경 또는 대표적인 운영조건에서 설비가 요구 성능을 일관되게 달성하는지 평가합니다.

평가항목에는 공간별 온습도 분포, 운전 중 편차, 부하변동에 대한 대응, 압력차, 알람 및 기록 상태 등이 포함될 수 있습니다.

필요한 경우 생산 일정, 실제 부하, 문 개방 등 운전에 영향을 주는 조건을 고려하여 시험계획을 작성할 수 있습니다. 단, 시험조건은 해당 공간의 사용 목적과 위험평가를 근거로 결정해야 합니다.

모든 제약시설에 동일한 72시간 시험이나 동일한 센서 개수를 적용해야 한다고 단정할 수는 없습니다. 시험시간, 측정위치, 데이터 수집주기 및 합격기준은 적용 규정과 시설의 요구사항에 따라 정해야 합니다.

데이터 무결성과 21 CFR Part 11 검토

제약·바이오 시설의 온습도 기록은 설비 상태를 확인하는 자료인 동시에 품질 관련 판단의 근거로 활용될 수 있습니다. 따라서 모니터링 시스템을 구축할 때는 데이터를 표시하는 기능뿐 아니라 기록의 신뢰성과 관리방식도 검토해야 합니다.

미국 FDA의 21 CFR Part 11은 적용 대상인 전자기록 및 전자서명과 관련된 요건을 다룹니다. 다만 모든 HVAC 모니터링 시스템에 일률적으로 Part 11을 적용해야 한다고 단정해서는 안 됩니다. 해당 시스템이 어떤 규제기록을 생성·유지하는지, 기록의 사용 목적은 무엇인지, 적용되는 규정과 품질시스템은 무엇인지에 따라 적용성을 판단해야 합니다.

전자기록을 품질 관련 기록으로 사용하는 시스템이라면 다음 항목을 검토할 수 있습니다.

• 사용자별 접근권한과 계정 관리
• 데이터 변경 및 삭제 통제
• 감사추적(Audit Trail)의 필요성과 구성
• 날짜와 시간의 일관성
• 데이터 저장, 백업 및 복구
• 알람 발생과 확인 이력
• 기록 보존기간과 조회 가능성
• 시스템 설정 및 소프트웨어 변경관리
• 사용자 교육과 운영 절차
• 정기적인 시스템 검토

감사추적은 시스템과 기록의 사용 목적에 맞게 설계해야 하며, 단순히 기능이 존재하는 것만으로 데이터 무결성이 확보되는 것은 아닙니다. 권한 설정, 운영 절차, 기록 검토 및 백업 관리가 함께 작동해야 합니다.

또한 온습도 센서와 데이터 수집장치의 교정 및 점검 이력을 관리하고, 이상 데이터가 발생했을 때 조사와 조치가 이루어지도록 절차를 마련하는 것이 좋습니다.

HVAC와 GMP를 연결하는 위험기반 설계

GMP 환경에서 HVAC 설비를 검토할 때는 냉동기의 성능뿐 아니라 해당 설비의 변경이 제조환경과 제품 품질에 미칠 수 있는 영향을 함께 평가해야 합니다.

예를 들어 온도 이탈이 제품 품질에 영향을 줄 가능성이 있는 공간이라면 센서의 위치와 개수, 알람 기준, 비상운전방법 및 복구절차를 검토할 필요가 있습니다.

클린룸처럼 압력차나 기류 방향이 중요한 공간에서는 HVAC 변경으로 풍량과 필터 차압이 달라지는지 확인해야 합니다. 냉각코일의 성능 변화가 공급공기 상태에 영향을 미칠 수 있는 경우에는 온습도뿐 아니라 관련 환경조건의 재평가 필요성도 검토해야 합니다.

위험평가에서는 다음과 같은 질문을 활용할 수 있습니다.

• 변경된 냉동설비가 제품 보관 또는 생산환경에 영향을 줄 수 있는가?
• 온도와 습도가 허용범위를 벗어날 때 이를 감지할 수 있는가?
• 센서나 제어장치의 고장을 어떻게 확인하는가?
• 설비 정지 시 생산공정과 제품을 보호할 방법이 있는가?
• 변경으로 인해 기존 시험결과나 승인 문서의 재검토가 필요한가?
• 운영자와 유지보수 담당자가 변경사항을 이해하고 있는가?

위험평가 결과는 시험범위와 관리대책을 결정하는 근거로 활용할 수 있습니다. 모든 설비 변경에 전체 적격성 평가를 반복해야 하는 것은 아니지만, 평가 범위와 제외 항목은 품질시스템에 따라 정당화하고 문서화해야 합니다.

FAT와 SAT를 활용한 설치 전후 검증

FAT(Factory Acceptance Test)는 제조공장에서 장비의 기능과 사양을 확인하는 시험이며, SAT(Site Acceptance Test)는 현장 설치 이후 실제 연결상태와 현장조건에서 장비의 기능을 확인하는 시험입니다.

FAT에서는 제조공장에서 확인할 수 있는 기본 기능과 제어로직, 알람, 센서 신호, 인터록 및 관련 문서를 사전에 검토할 수 있습니다. 이를 통해 현장 설치 전에 발견할 수 있는 문제를 확인하고 조치할 수 있습니다.

SAT에서는 실제 배관과 전기, 통신, 제어시스템 및 현장 설비와의 연동상태를 확인합니다. 현장에 설치된 센서의 신호가 정상적으로 전달되는지, 알람이 의도한 방식으로 표시되는지, 장비가 현장 운전조건에서 정상적으로 작동하는지 등을 확인할 수 있습니다.

모듈러 또는 사전 제작형 항온항습기를 적용한다면 공장에서 확인할 항목과 현장에서 확인할 항목을 구분해 시험계획을 작성하는 것이 좋습니다.

FAT와 SAT 결과는 필요한 경우 적격성 평가 문서와 연결하여 관리할 수 있습니다. 다만 FAT 또는 SAT를 수행했다는 사실만으로 DQ·IQ·OQ·PQ 등 필요한 모든 검증이 자동으로 완료되는 것은 아닙니다. 각 시험의 목적과 승인된 검증계획에 따라 결과를 평가해야 합니다.

친환경 항온항습기 구축 실무 체크리스트

실제 프로젝트를 준비할 때는 다음 항목을 점검하면 설계 누락과 검증자료 부족을 줄이는 데 도움이 됩니다.

설계 단계

• 기존 설비의 운전기록과 고장 이력을 확보했는가?
• 목표 온습도와 적용 공간의 요구조건을 정의했는가?
• 신규 냉매와 압축기·팽창장치의 호환성을 확인했는가?
• 냉각·제습·재열 용량과 부하변동을 검토했는가?
• 냉매 안전성과 누설 대응방안을 검토했는가?
• URS와 위험평가를 작성했는가?

설치 및 시운전 단계

• 승인된 도면과 실제 설치상태가 일치하는가?
• 주요 부품과 센서의 모델 및 사양을 확인했는가?
• 필요한 계측기의 교정상태를 확인했는가?
• 제어로직과 알람 및 인터록을 시험했는가?
• 냉매 충전과 누설 확인을 제조사 절차에 따라 수행했는가?
• FAT와 SAT 결과를 기록했는가?

적격성 평가 및 운영 단계

• DQ·IQ·OQ·PQ의 범위와 합격기준을 승인했는가?
• 온습도 측정위치와 데이터 수집방법을 정의했는가?
• 시험 중 발생한 편차와 조치사항을 기록했는가?
• 알람과 데이터 저장 기능을 확인했는가?
• 운영 및 유지보수 절차를 개정했는가?
• 담당자 교육과 변경관리 문서를 완료했는가?

이 체크리스트는 일반적인 검토를 위한 예시입니다. 실제 시험항목과 합격기준은 시설의 URS, 적용 규정, 품질위험평가 및 승인된 밸리데이션 계획에 따라 확정해야 합니다.

결론: 친환경 항온항습기 구축의 핵심은 검증 가능한 시스템이다

제약·바이오 공장의 친환경 항온항습기 구축은 일반적인 냉동공조설비 교체와 달리 냉매 선택, HVAC 설계, GMP 적격성 평가 및 데이터 관리가 서로 연결되어 있습니다.

저GWP 냉매를 적용할 때는 냉매의 열역학적 특성과 안전성, 압축기와 팽창장치의 적합성, 열교환기 성능을 검토해야 합니다. 동시에 항온항습 시스템에서는 온도와 상대습도뿐 아니라 풍량, 압력차, 필터 차압 및 센서의 신뢰성을 함께 관리해야 합니다.

설비 변경은 변경관리와 위험평가를 기반으로 계획하고, URS를 출발점으로 설계 검토와 설치 확인, 운전시험 및 실제 성능평가를 수행하는 것이 중요합니다. 데이터 관리 역시 단순한 모니터링 화면 구축으로 끝나는 것이 아니라 사용자 권한, 기록변경 관리, 감사추적, 백업, 보존 및 시스템 변경관리까지 검토해야 합니다.

특정 온도 범위나 상대습도 오차를 모든 제약공장에 동일하게 적용하거나, 모든 시설에 같은 기간의 PQ를 적용한다고 단정해서는 안 됩니다. 요구조건은 제품과 공정, 공간의 용도, 품질위험 및 승인된 사용자 요구사항에 따라 달라질 수 있습니다.

따라서 냉매 전환을 계획하는 제약·바이오 공장이라면 먼저 기존 설비의 운전데이터와 고장 이력을 확보하고, 신규 냉매와 주요 부품의 호환성을 검토한 후, URS와 위험평가를 바탕으로 검증계획을 수립하는 것이 바람직합니다.

이러한 접근은 에너지 효율과 환경규제 대응뿐 아니라 설비 신뢰성, 유지보수성, 데이터 무결성 및 품질관리 체계를 함께 고려하는 데 도움이 됩니다.

참고 자료

1. 미국 식품의약국(FDA), Process Validation: General Principles and Practices.
2. 미국 연방규정집, 21 CFR Part 11: Electronic Records; Electronic Signatures.
3. 세계보건기구(WHO), GMP 및 제약시설 HVAC 관련 기술 지침.
4. ASHRAE, 냉동공조 시스템 설계 및 운전 관련 기술 자료.
5. 냉동기 및 항온항습기 제조사의 냉매 적용자료, 설치·운전 매뉴얼 및 유지보수 지침.

참고 자료는 본문 내용을 추가로 확인하기 위한 출발점입니다. 실제 프로젝트에서는 적용 국가의 최신 GMP 규정과 허가조건, 제조사의 장비 사양, 품질위험관리 절차 및 승인된 밸리데이션 계획을 기준으로 세부 시험항목을 결정해야 합니다. 특히 냉매 변경은 냉동공조 엔지니어링뿐 아니라 설비의 품질 영향평가와 연결될 수 있으므로 QA, 생산, 엔지니어링 및 밸리데이션 담당자가 프로젝트 초기부터 함께 검토하는 것이 바람직합니다.
