초고온 기후(High-Ambient) 플랜트 대형 칠러 COP 방어 기술｜2026 최신

초고온 기후 플랜트의 대형 칠러 COP를 안정적으로 관리하는 방법을 알아봅니다. 고온다습한 동남아시아에서 공랭식 칠러, 수랭식 칠러, 냉각탑, VFD, 부분부하, Approach, Free Cooling, 에너지효율을 어떻게 관리해야 하는지 실무 기준으로 정리합니다.

동남아시아와 같은 고온다습한 지역에서 제조 플랜트를 운영할 때 냉각설비의 안정적인 운전은 생산성과 에너지 관리에 직접적인 영향을 줄 수 있습니다.

특히 외기온도가 높아지는 계절에는 공랭식 칠러의 응축 조건이 불리해지고, 수랭식 칠러 역시 냉각탑의 열방출 조건과 냉각수 온도 관리가 중요해집니다.

그러나 “외기온도가 35℃를 넘으면 칠러 COP가 일정 비율로 감소한다”와 같이 하나의 수치로 모든 설비를 설명하는 것은 적절하지 않습니다.

실제 칠러의 성능은 외기조건뿐 아니라 냉수 공급·환수온도, 냉각수 온도, 냉각탑 습구온도, 부하율, 압축기 종류, 열교환기 상태, 유량, 팬과 펌프의 소비전력 등에 따라 달라집니다.

따라서 초고온 플랜트의 칠러 효율을 관리하려면 단순히 칠러 본체의 COP만 확인하기보다 냉동기와 응축계통을 포함한 전체 냉각시스템의 성능을 함께 분석해야 합니다.

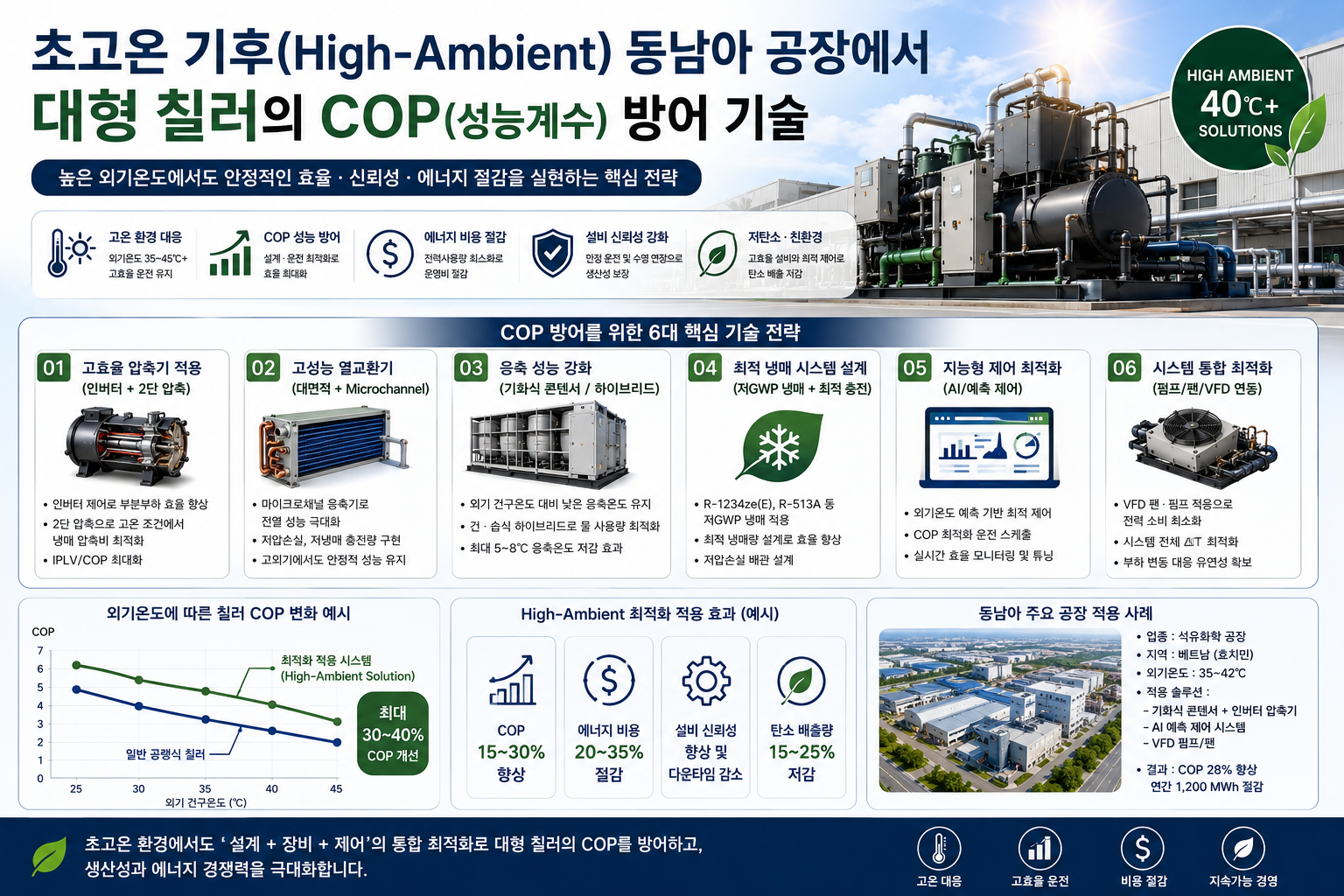

대형 칠러의 COP(성능계수) 방어 기술

초고온 기후에서 대형 칠러의 COP 관리가 중요한 이유

동남아시아와 같은 고온다습한 지역에서 제조공장이나 산업 플랜트를 운영할 경우 냉각설비는 생산공정의 안정성과 에너지 비용에 직접적인 영향을 줄 수 있습니다.

특히 반도체, 전자제품, 식품, 제약, 화학, 플라스틱, 배터리 및 각종 제조공정에서는 일정한 온도의 냉수 또는 냉각수를 지속적으로 공급해야 하는 경우가 많습니다.

이러한 플랜트에서는 칠러가 단순한 공조설비가 아니라 생산설비의 일부로 기능합니다.

외기온도가 높아지면 냉동기의 열방출 조건이 불리해질 수 있습니다. 공랭식 칠러는 응축기에서 외기로 열을 방출하기 때문에 외기온도의 영향을 직접적으로 받습니다.

수랭식 칠러는 냉각탑을 통해 열을 외부로 방출하기 때문에 외기 건구온도뿐 아니라 습구온도와 냉각탑의 열전달 성능이 중요합니다.

따라서 초고온 플랜트의 칠러 효율을 관리할 때는 단순히 “외기온도가 35℃가 되면 COP가 몇 % 감소한다”와 같은 고정된 수치를 적용해서는 안 됩니다.

실제 칠러 성능은 다음 조건에 따라 달라집니다.

• 냉수 공급온도

• 냉수 환수온도

• 냉수 유량

• 냉각수 공급온도

• 냉각수 유량

• 외기 건구온도

• 외기 습구온도

• 상대습도

• 실제 냉동부하

• 칠러 부하율

• 압축기 종류

• 열교환기 상태

• 냉각탑 성능

• 냉각탑 팬과 펌프의 소비전력

따라서 COP 방어의 핵심은 칠러 한 대의 성능만 개선하는 것이 아니라 냉동기와 열방출 시스템 전체를 최적화하는 것입니다.

칠러 COP는 어떻게 계산하는가?

칠러의 COP는 기본적으로 냉각능력을 소비전력으로 나눈 값으로 이해할 수 있습니다.

COP = 냉각능력(kW) ÷ 소비전력(kW)

예를 들어 칠러가 1,000kW의 냉각능력을 공급하면서 250kW의 전력을 소비한다면 단순 COP는 4.0이 됩니다.

그러나 여기서 중요한 문제가 있습니다.

칠러 제조사가 제시하는 정격 COP와 실제 플랜트에서 측정되는 COP는 동일하지 않을 수 있습니다.

제조사 정격성능은 특정한 시험조건에서 측정된 값이기 때문입니다.

실제 플랜트에서는 외기온도, 냉수온도, 냉각수온도, 부하율, 열교환기 오염, 펌프 유량, 제어방식 등이 계속 변합니다.

따라서 에너지 관리 목적이라면 정격 COP와 함께 실제 운전조건에서의 성능을 별도로 측정해야 합니다.

COP와 kW/RT를 함께 확인해야 하는 이유

산업용 냉동설비에서는 COP뿐 아니라 kW/RT도 자주 사용합니다.

kW/RT는 일정한 냉동능력을 생산하기 위해 필요한 전력량을 나타내는 지표입니다.

일반적으로 동일한 냉동능력을 비교할 때 kW/RT가 낮을수록 전력소비 측면에서 유리합니다.

다만 칠러 본체의 kW/RT만 비교하면 실제 플랜트의 전체 에너지 성능을 놓칠 수 있습니다.

대형 플랜트에서는 다음 전력을 함께 고려할 필요가 있습니다.

전체 냉각시스템 전력 = 칠러 압축기 전력 + 냉각탑 팬 전력 + 냉수펌프 전력 + 냉각수펌프 전력 + 기타 보조전력

따라서 실제 에너지 개선 프로젝트에서는 칠러 자체의 COP뿐 아니라 Plant Total kW/RT 또는 시스템 전체 전력소비량을 함께 확인하는 것이 좋습니다.

초고온 플랜트에서 가장 먼저 확인해야 할 운전 데이터

칠러의 효율을 개선하기 전에 현재 설비의 실제 상태를 파악해야 합니다.

다음 데이터를 최소한 확보하는 것이 좋습니다.

측정항목	확인 목적
외기 건구온도	공랭식 응축조건 확인
외기 습구온도	냉각탑 열방출 조건 확인
상대습도	증발식 냉각 가능성 검토
냉수 공급온도	증발기 운전조건 확인
냉수 환수온도	실제 부하 확인
냉수 유량	냉각능력 계산
냉각수 공급온도	응축기 조건 확인
냉각수 환수온도	열방출량 확인
냉각수 유량	응축기 열교환 상태 확인
압축기 전력	핵심 에너지 사용량 확인
냉각탑 팬 전력	열방출에 필요한 보조전력 확인
펌프 전력	시스템 보조전력 확인
칠러 부하율	부분부하 성능 확인

이 데이터를 일정한 간격으로 수집하면 외기조건 변화에 따라 칠러 성능이 어떻게 변화하는지 확인할 수 있습니다.

특히 순간값 하나만 보는 것보다 시간대별 또는 일별 데이터를 축적하는 것이 유용합니다.

방어 기술 1｜공랭식 칠러의 응축기 열방출 개선

공랭식 칠러는 외부 공기를 이용하여 응축기에서 발생하는 열을 방출합니다.

따라서 고온 지역에서는 응축기 주변의 공기 흐름이 매우 중요합니다.

칠러 주변에 충분한 공간이 없거나 토출 된 고온 공기가 다시 흡입되는 구조라면 실제 칠러가 체감하는 공기온도가 주변 외기보다 높아질 수 있습니다.

이 현상을 방지하기 위해 다음 항목을 확인해야 합니다.

① 응축기 코일의 오염상태

② 핀 사이의 먼지와 이물질

③ 팬의 회전상태

④ 팬 속도제어 상태

⑤ 흡입공기와 토출공기의 재순환

⑥ 주변 건물 및 설비의 열영향

⑦ 배기열의 재유입

⑧ 칠러 설치 위치의 통풍상태

특히 제조 플랜트에서는 생산설비에서 발생하는 폐열이나 다른 냉각설비의 배기열이 칠러 주변으로 이동하는 경우가 있습니다.

따라서 칠러의 성능을 개선하기 전에 플랜트 배치와 공기 흐름을 확인하는 것이 중요합니다.

응축기 코일 관리가 중요한 이유

공랭식 칠러의 응축기 코일에 먼지와 이물질이 쌓이면 공기 측 열전달이 저하될 수 있습니다.

그 결과 동일한 열을 방출하기 위해 더 불리한 응축조건에서 운전할 가능성이 있습니다.

따라서 정기적인 코일 점검과 제조사에서 권장하는 방법에 따른 세척이 필요합니다.

다만 세척주기를 모든 현장에 동일하게 적용하기보다는 주변 분진, 공장 배출물, 외기조건 등을 고려해 관리주기를 설정하는 것이 좋습니다.

방어 기술 2｜기화식 선냉각(Evaporative Pre-Cooling)

고온 지역의 공랭식 칠러에서는 응축기 흡입공기의 온도를 낮추기 위해 기화식 선냉각을 검토할 수 있습니다.

기본 원리는 비교적 간단합니다.

고온 외기 → 물의 증발 → 공기 온도 저하 → 응축기 열방출 조건 개선 가능

하지만 이 방식의 효과는 지역의 습구온도에 크게 영향을 받습니다.

공기 중에 이미 수분이 많이 포함된 고온다습한 환경에서는 건조한 지역에 비해 추가적인 증발냉각 여유가 작을 수 있습니다.

따라서 “외기온도를 항상 5℃ 또는 10℃ 낮출 수 있다”와 같은 방식으로 효과를 고정해서 계산해서는 안 됩니다.

현장의 건구온도와 습구온도, 상대습도 및 공기량을 기준으로 예상효과를 계산해야 합니다.

또한 물을 사용하는 만큼 다음 항목도 관리해야 합니다.

• 수질

• 노즐 막힘

• 미스트 비산

• 코일 부식

• 위생관리

• 물 사용량

• 배수 및 유지관리

결국 기화식 선냉각은 냉각효과뿐 아니라 물 사용량과 유지관리비까지 포함하여 경제성을 평가해야 합니다.

방어 기술 3｜수랭식 칠러의 냉각탑 Approach 관리

수랭식 칠러에서는 냉각탑의 성능이 매우 중요합니다.

냉각탑은 칠러 응축기에서 전달받은 열을 외부 대기로 방출하는 역할을 하기 때문입니다.

냉각탑의 열적 성능을 확인할 때 대표적으로 사용하는 지표가 Approach입니다.

Cooling Tower Approach = 냉각탑 출구 냉각수온도 − 외기 습구온도

예를 들어 외기 습구온도가 28℃이고 냉각탑 출구 냉각수온도가 32℃라면 Approach는 4K 또는 4℃입니다.

이 값은 냉각탑의 열방출 상태를 평가하는 하나의 지표가 될 수 있습니다.

다만 Approach 하나만으로 냉각탑 전체 성능을 판단해서는 안 됩니다.

냉각수 유량, 충진재 상태, 팬 성능, 노즐 분포, 수질, 외기조건 등을 함께 확인해야 합니다.

냉각탑에서 확인해야 할 주요 항목

• 냉각탑 입구수온

• 냉각탑 출구수온

• 외기 습구온도

• 냉각수 유량

• 냉각탑 팬 운전상태

• 충진재 상태

• 노즐 분포상태

• 수질

• 스케일 및 슬라임

• 블로우다운 상태

이러한 데이터가 축적되면 냉각탑의 성능저하가 발생했을 때 원인을 보다 빠르게 찾을 수 있습니다.

방어 기술 4｜응축기 튜브 오염과 수질관리

수랭식 칠러에서는 냉각수의 수질관리가 매우 중요합니다.

냉각수 계통에서 스케일이나 오염물이 발생하면 열교환기 성능에 영향을 줄 수 있습니다.

응축기 열교환 성능이 떨어지면 냉매의 열방출 조건이 악화되고 압축기 운전조건에도 영향을 줄 가능성이 있습니다.

따라서 다음 데이터를 관리하는 것이 좋습니다.

① 응축기 입구 냉각수온도

② 응축기 출구 냉각수온도

③ 냉각수 유량

④ 냉각수 압력차

⑤ 냉매 응축압력

⑥ 응축기 접근온도

⑦ 냉각수 수질

⑧ 세척 및 유지보수 기록

특히 냉각탑과 수랭식 칠러가 연결된 시스템에서는 냉각탑의 수질관리와 칠러 응축기 관리가 별개의 업무가 아니라 하나의 시스템으로 연결되어 있다는 점을 고려해야 합니다.

방어 기술 5｜VFD를 활용한 부분부하 운전 최적화

대형 플랜트에서는 칠러의 최대 냉동능력보다 부분부하 운전시간이 더 길 수 있습니다.

따라서 실제 에너지 관리에서는 정격부하 성능뿐 아니라 25%, 50%, 75%, 100% 등 다양한 부하조건에서 장비가 어떻게 운전되는지를 확인하는 것이 중요합니다.

VFD(Variable Frequency Drive)를 활용하면 조건에 따라 팬이나 펌프의 회전속도를 조절할 수 있습니다.

하지만 모든 설비에 VFD를 설치한다고 해서 자동으로 에너지 절감이 발생하는 것은 아닙니다.

압축기 자체에 VFD를 적용하는 경우에는 제조사의 허용 운전범위, 최소속도, 윤활조건, 모터 냉각, 오일 회수 및 운전 안정성을 확인해야 합니다.

따라서 VFD 적용은 다음과 같은 순서로 검토하는 것이 좋습니다.

현재 운전데이터 확보 → 제조사 운전범위 확인 → 부하별 효율곡선 확인 → 제어전략 수립 → 시운전 → 실제 전력 검증

방어 기술 6｜여러 대의 칠러 Sequencing 최적화

대형 플랜트에서는 한 대의 대형 칠러보다 여러 대의 칠러를 병렬로 운전하는 경우가 있습니다.

이 경우 냉각부하에 따라 몇 대의 칠러를 운전할 것인지 결정하는 Sequencing이 중요합니다.

예를 들어 부하가 낮은데 모든 칠러를 동시에 운전하면 압축기뿐 아니라 펌프와 냉각탑 팬까지 불필요하게 운전될 수 있습니다.

반대로 칠러 한 대에 과도한 부하가 집중되면 해당 장비의 효율이나 운전 안정성이 떨어질 가능성이 있습니다.

따라서 각 칠러의 실제 부하별 성능 데이터를 이용하여 최적 운전조합을 찾아야 합니다.

중요한 원칙은 “항상 몇 % 부하에서 운전해야 한다”라고 미리 정하는 것이 아니라 제조사 성능곡선과 현장 데이터를 이용하여 최적점을 찾는 것입니다.

Sequencing 최적화 시 확인할 항목

• 칠러별 냉동능력

• 부하별 COP

• 부하별 kW/RT

• 칠러 최소 운전용량

• 냉각탑 팬 운전조건

• 냉수펌프 전력

• 냉각수펌프 전력

• 칠러 기동시간

• 최소 운전시간

• 생산공정의 냉각부하 변화

이를 기반으로 자동제어시스템에서 칠러 기동 및 정지 조건을 설정할 수 있습니다.

방어 기술 7｜Free Cooling과 Water-Side Economizer

외기조건이 충분히 낮아지는 시간대에는 기계식 냉동기의 운전을 줄이고 외부의 냉각능력을 활용하는 방법을 검토할 수 있습니다.

대표적인 방식이 Free Cooling 또는 Water-Side Economizer입니다.

냉각탑에서 충분히 낮은 온도의 냉각수를 생산할 수 있는 조건이라면 칠러의 기계식 냉동부하를 일부 줄이는 것이 가능합니다.

하지만 동남아시아처럼 연중 외기 습구온도가 높은 지역에서는 적용 가능한 시간이 제한될 수 있습니다.

따라서 단순히 “Free Cooling을 적용하면 에너지를 절감할 수 있다”라고 판단하기보다 해당 지역의 연간 기후데이터와 플랜트 냉각부하를 함께 분석해야 합니다.

초고온 지역에서 칠러 효율을 평가하는 방법

칠러의 효율을 평가할 때는 단순히 순간 COP 하나를 기록하는 것보다 운전조건과 함께 데이터를 저장하는 것이 좋습니다.

예를 들어 다음과 같은 관리표를 만들 수 있습니다.

구분	측정 데이터
외기	건구온도 / 습구온도 / 상대습도
냉수	공급온도 / 환수온도 / 유량
냉각수	공급온도 / 환수온도 / 유량
칠러	냉동능력 / 압축기 전력 / COP
냉각탑	Approach / 팬 전력
펌프	냉수펌프 / 냉각수펌프 전력
제어	칠러 대수 / 부하율 / 운전시간
유지관리	코일세척 / 튜브세척 / 수질관리

이렇게 관리하면 특정 날짜에 COP가 떨어졌을 때 단순히 칠러 자체의 문제라고 판단하지 않고 원인을 세분화할 수 있습니다.

예를 들어 다음과 같은 진단이 가능합니다.

COP 저하 → 외기조건 확인 → 냉각수온도 확인 → 냉각탑 Approach 확인 → 응축기 상태 확인 → 부하율 확인 → 펌프·팬 전력 확인

이러한 방식의 데이터 기반 진단은 단순히 “칠러를 교체하자”는 접근보다 실제 원인을 찾는 데 도움이 됩니다.

초고온 플랜트 칠러 Retrofit에서 주의해야 할 사항

칠러 효율이 낮다고 해서 곧바로 장비 전체를 교체할 필요는 없습니다.

먼저 현재 장비의 성능저하 원인을 찾아야 합니다.

다음과 같은 원인이 있는지 확인할 필요가 있습니다.

• 응축기 코일 오염

• 응축기 튜브 스케일

• 냉각탑 성능저하

• 냉각수 유량 부족

• 냉수 유량 불량

• 센서 오차

• 제어밸브 문제

• 냉매 충전상태 이상

• 압축기 성능저하

• 펌프 과대운전

• 팬 과대운전

• 부적절한 Sequencing

따라서 Retrofit을 검토하기 전에 먼저 운전 데이터 → 원인분석 → 개선안 → 비용분석 → 개선효과 검증의 순서로 접근하는 것이 좋습니다.

초고온 기후 대형 칠러 COP 방어 체크리스트

실제 플랜트에서 칠러 효율 개선 프로젝트를 시작한다면 다음 체크리스트를 활용할 수 있습니다.

□ 칠러 제조사와 모델을 확인했는가?

□ 설계 외기온도와 실제 외기온도를 비교했는가?

□ 외기 습구온도를 측정하고 있는가?

□ 냉수 공급·환수온도를 측정하는가?

□ 냉수 유량을 확인했는가?

□ 냉각수 공급·환수온도를 확인했는가?

□ 냉각수 유량을 확인했는가?

□ 공랭식이라면 응축기 코일을 점검했는가?

□ 공랭식이라면 토출공기 재순환을 확인했는가?

□ 수랭식이라면 냉각탑 Approach를 확인했는가?

□ 냉각탑 충진재와 노즐을 점검했는가?

□ 냉각수 수질을 관리하고 있는가?

□ 응축기 튜브의 오염 및 스케일을 확인했는가?

□ 칠러의 실제 부분부하 성능을 확인했는가?

□ 냉각탑 팬과 펌프의 소비전력을 측정하는가?

□ 칠러 Sequencing이 실제 부하에 맞게 작동하는가?

□ VFD가 제조사의 운전범위 안에서 사용되는가?

□ Free Cooling 적용 가능 시간을 분석했는가?

□ 개선 전후 동일 조건의 에너지 데이터를 비교했는가?

결론｜초고온 플랜트의 COP 방어는 시스템 전체 최적화가 핵심

초고온·고습 환경에서 대형 칠러의 효율을 안정적으로 유지하기 위해서는 특정 장비 하나의 성능만 개선하는 접근보다 냉동기와 열방출계통을 하나의 시스템으로 관리하는 것이 중요합니다.

공랭식 칠러에서는 응축기 코일의 청결상태, 공기 재순환, 팬 제어 및 설치환경을 우선적으로 확인해야 합니다.

수랭식 칠러에서는 냉각탑의 습구온도, Approach, 냉각수 유량, 수질, 충진재와 노즐 상태, 응축기 열교환 상태를 함께 관리해야 합니다.

여기에 칠러의 부분부하 성능, VFD, Sequencing, 펌프와 팬의 소비전력을 함께 분석하면 플랜트 전체의 에너지 성능을 보다 정확하게 평가할 수 있습니다.

특히 동남아시아와 같은 고온다습 지역에서는 단순한 외기 건구온도보다 습구온도와 실제 냉각부하를 함께 분석하는 것이 중요합니다.

기화식 선냉각이나 Free Cooling 역시 특정 절감률을 미리 가정하기보다 현장의 기후데이터와 냉각부하를 이용하여 경제성을 계산해야 합니다.

결국 초고온 플랜트에서 칠러 COP를 방어하는 가장 현실적인 방법은 다음과 같이 정리할 수 있습니다.

① 실제 운전데이터를 측정한다.

② 설계조건과 실제조건의 차이를 확인한다.

③ 열교환기와 냉각탑 상태를 점검한다.

④ 부분부하 성능을 분석한다.

⑤ 팬·펌프·압축기 전력을 함께 분석한다.

⑥ Sequencing과 VFD 제어를 최적화한다.

⑦ 필요한 경우 기화식 선냉각 또는 Free Cooling을 검토한다.

⑧ 개선 전후의 실제 에너지 데이터를 비교한다.

무엇보다 중요한 것은 “외기온도가 몇 ℃ 올라가면 COP가 몇 % 떨어진다”와 같은 단순한 공식에 의존하지 않는 것입니다.

칠러의 성능은 냉수 조건, 냉각수 조건, 외기조건, 부하율, 압축기 특성, 열교환기 상태 및 제어방식에 따라 달라질 수 있기 때문입니다.

따라서 실제 플랜트에서는 제조사의 성능자료와 현장 계측 데이터를 함께 활용하여 성능을 평가해야 합니다.

초고온 기후에서 칠러 COP를 방어한다는 것은 칠러 한 대의 COP를 높이는 것이 아니라 냉동기·냉각탑·펌프·팬·열교환기·제어시스템을 포함한 전체 냉각시스템의 에너지 성능을 최적화하는 것입니다.

이러한 접근을 통해 불필요한 설비교체를 줄이고 기존 설비의 성능을 최대한 활용하면서 장기적인 플랜트 에너지 관리전략을 수립할 수 있습니다.

핵심 내용 요약

• 고온지역에서는 칠러의 응축조건 관리가 중요합니다.

• 공랭식 칠러는 응축기 코일과 공기 재순환을 확인해야 합니다.

• 수랭식 칠러는 냉각탑의 습구온도와 Approach를 관리해야 합니다.

• 냉각수 수질과 응축기 스케일도 정기적으로 확인해야 합니다.

• 칠러의 정격 COP와 실제 운전 COP를 구분해야 합니다.

• 부분부하 운전성능을 확인해야 합니다.

• VFD는 제조사의 운전범위를 확인한 후 적용해야 합니다.

• 여러 대의 칠러는 실제 성능곡선을 이용하여 Sequencing해야 합니다.

• 팬과 펌프 전력까지 포함한 시스템 전체 소비전력을 확인해야 합니다.

• 기화식 선냉각과 Free Cooling은 현장 기후조건을 기준으로 경제성을 판단해야 합니다.

• 특정 에너지 절감률을 사전에 확정하기보다 실제 운전데이터로 검증해야 합니다.

참고자료

• ASHRAE Handbook – Refrigeration

• ASHRAE Handbook – HVAC Systems and Equipment

• ASHRAE Handbook – Cooling Towers

• ASHRAE Handbook – Energy Efficiency

• AHRI 550/590 – Performance Rating of Water-Chilling and Heat Pump Water-Heating Packages

• ANSI/ASHRAE Standard 90.1 – Energy Standard for Sites and Buildings Except Low-Rise Residential Buildings

※ 본문에서 설명한 칠러 성능과 에너지 절감효과는 특정 장비 또는 특정 플랜트에 동일하게 적용되는 수치가 아닙니다. 실제 설계와 Retrofit에서는 해당 칠러 제조사의 성능자료, 현장 계측값, 지역 기후조건, 냉각부하 및 관련 설계기준을 함께 검토해야 합니다.
