대형 산업용 암모니아(NH₃)/CO₂ 캐스케이드 냉동 시스템 설계 및 안전 제어 가이드｜2026 최신

대형 냉동창고와 식품공장에 적용되는 NH₃/CO₂ 캐스케이드 냉동 시스템의 기본 구조부터 냉동부하 계산, 캐스케이드 열교환기 선정, CO₂ 고압 및 정지압력 관리, 암모니아 누설감지, CO₂ 질식 위험, 환기, 압력방출장치, 비상정지 인터록, 정전 대응, 유지보수 및 TCO 분석까지 2026년 산업용 냉동설계에서 검토해야 할 핵심 내용을 정리합니다.

대형 냉동창고, 식품가공공장, 수산물 물류센터 및 산업용 저온시설에서는 냉동능력뿐 아니라 냉매의 환경성, 안전성, 유지보수성까지 함께 고려하는 설계가 중요해지고 있습니다.

특히 고 GWP냉매의 단계적 감축이 진행되면서 산업용 냉동 분야에서는 암모니아(NH₃), 이산화탄소(CO₂)와 같은 자연냉매를 활용하는 시스템에 대한 관심이 높아지고 있습니다.

그중 NH₃/CO₂ 캐스케이드(Cascade) 시스템은 두 개의 독립된 냉동회로를 캐스케이드 열교환기로 연결하는 구조입니다.

고온측에서는 NH₃가 열을 제거하고, 저온측에서는 CO₂가 냉동창고나 저온공정에 필요한 냉각을 담당합니다.

이 구조의 중요한 특징은 암모니아 회로를 제한된 기계실 영역에 배치하고 CO₂ 회로를 저온 부하 측에 적용함으로써, 시설의 용도와 안전 요구조건에 맞춰 냉매의 역할을 분리할 수 있다는 것입니다.

그러나 자연냉매라고 해서 자동으로 안전하거나 모든 시설에 적합한 것은 아닙니다.

NH₃는 독성 관리가 필요하고, CO₂는 높은 압력과 누출 시 질식 위험을 고려해야 합니다. 따라서 NH₃/CO₂ 캐스케이드 시스템은 냉동능력 계산과 함께 압력설계, 누설감지, 환기, 압력방출, 비상정지, 정전 시 대응까지 포함하는 종합적인 안전설계가 필요합니다.

캐스케이드 냉동 시스템 설계 및 안전 제어 기법

1. NH₃/CO₂ 캐스케이드 시스템이란?

NH₃/CO₂ 캐스케이드 냉동 시스템은 하나의 냉동회로에 모든 냉매를 사용하는 방식이 아니라, 서로 독립된 두 개의 냉매 회로를 캐스케이드 열교환기로 연결하는 냉동 시스템입니다.

일반적으로 고온 측에는 암모니아(NH₃)를 사용하고, 저온측에는 이산화탄소(CO₂)를 사용합니다.

기본적인 열 흐름은 다음과 같이 이해할 수 있습니다.

저온 부하 → CO₂ 증발기 → CO₂ 냉매가 열을 흡수 → 캐스케이드 열교환기 → NH₃ 측으로 열전달 → NH₃ 압축 및 응축 → 외부로 열 방출

이 구조의 중요한 특징은 두 냉매가 직접 혼합되지 않는다는 것입니다.

CO₂ 회로는 냉동창고, 급속동결실, 식품가공공정 등 비교적 낮은 온도가 필요한 영역에 사용할 수 있고, NH₃ 회로는 CO₂ 측에서 전달되는 열을 제거하는 고온 측 냉동 사이클로 구성할 수 있습니다.

따라서 설비의 냉매 충진 위치와 위험요소를 구역별로 관리할 수 있다는 장점이 있습니다.

다만 NH₃/CO₂ 캐스케이드 시스템을 단순히 “친환경 냉동 시스템”이라고만 설명해서는 충분하지 않습니다.

자연냉매라는 환경적 특성과 설비의 안전성은 서로 다른 문제입니다.

NH₃는 독성에 대한 관리가 필요하고, CO₂는 높은 압력과 고농도 노출에 따른 질식 위험을 고려해야 합니다.

따라서 냉동능력과 에너지 효율뿐 아니라 압력설계, 가스검지, 환기, 압력방출, 비상정지 및 유지보수까지 함께 설계해야 합니다.

2. 왜 NH₃와 CO₂를 분리해서 사용하는가?

NH₃와 CO₂는 각각 산업용 냉동에서 장점이 있지만 동시에 서로 다른 설계상의 주의점이 있습니다.

암모니아는 산업용 냉동 분야에서 오랫동안 사용되어 왔으며 높은 냉동성능을 활용할 수 있습니다. 반면 독성이 있기 때문에 설비가 설치되는 장소와 냉매 충진량, 검지 및 환기, 비상대응 등을 종합적으로 관리해야 합니다.

CO₂는 불연성 냉매로 사용할 수 있다는 장점이 있지만 운전압력이 높은 냉매이므로 배관, 밸브, 열교환기, 리시버 및 압력방출장치의 설계압력을 신중하게 검토해야 합니다.

특히 CO₂ 시스템은 정상운전 상태만 보는 것이 아니라 설비가 정지한 상태에서 주변 온도가 상승하는 경우도 검토해야 합니다.

즉, 다음 두 가지 질문을 별도로 확인해야 합니다.

① 정상적으로 운전할 때 압력이 안전한가?

② 압축기가 정지하고 일부 구간에 액체 CO₂가 갇힌 상태에서도 압력방어가 가능한가?

이 차이가 CO₂ 냉동설비 설계에서 매우 중요합니다.

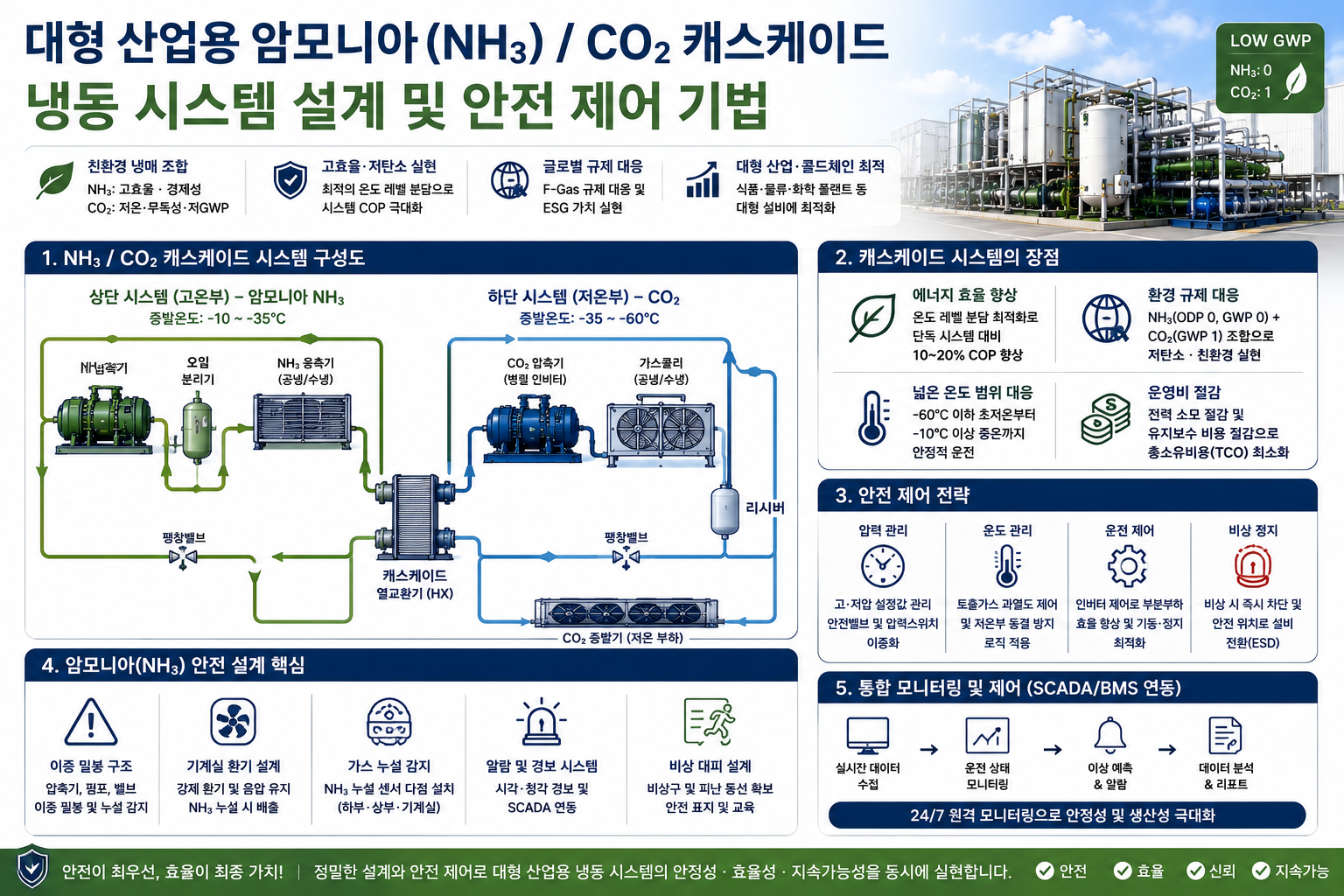

3. NH₃/CO₂ 캐스케이드 기본 냉동 사이클

일반적인 NH₃/CO₂ 캐스케이드 시스템은 다음과 같은 구조로 이해할 수 있습니다.

고온측 NH₃ 회로

NH₃ 압축기가 캐스케이드 열교환기에서 발생하는 열을 흡수한 냉매를 압축합니다.

압축된 NH₃는 응축기에서 외부로 열을 방출하고 액체 상태가 된 후 팽창장치를 통과합니다.

이후 캐스케이드 열교환기에서 증발하면서 CO₂ 측의 열을 제거합니다.

저온 측회로

CO₂는 냉동창고나 저온공정의 증발기에서 열을 흡수합니다.

증발한 CO₂는 캐스케이드 열교환기로 이동하고, 여기에서 NH₃ 측으로 열을 전달하면서 응축됩니다.

응축된 CO₂는 다시 저온 측 냉동부하로 공급됩니다.

따라서 캐스케이드 열교환기는 두 냉동회로의 열적 연결점이 됩니다.

이 부분의 성능과 신뢰성이 전체 시스템 성능에 직접적인 영향을 줄 수 있습니다.

4. 냉동부하와 운전조건을 먼저 결정해야 하는 이유

NH₃/CO₂ 시스템을 선정할 때 가장 먼저 해야 할 작업은 냉동기 모델을 선택하는 것이 아니라 실제 냉동부하를 계산하는 것입니다.

냉동창고라면 단순히 면적만으로 냉동능력을 결정해서는 안 됩니다.

다음 항목을 함께 검토해야 합니다.

주요 냉동부하

• 제품 부하
• 외기 침입부하
• 벽체 및 천장 관류부하
• 문 개폐에 따른 침입부하
• 조명부하
• 인원부하
• 증발기 팬 부하
• 제상 관련 부하
• 기타 내부 발생열

특히 냉동창고는 문 개폐와 제품 입고 조건에 따라 실제 부하가 크게 달라질 수 있습니다.

예를 들어 동일한 냉동창고라도 제품이 이미 충분히 냉각된 상태로 입고되는 경우와 높은 온도의 제품을 대량으로 입고하는 경우에는 필요한 냉동능력이 달라집니다.

따라서 설계 초기에는 최소한 다음 데이터를 확보하는 것이 좋습니다.

• 저장온도
• 제품 입고온도
• 일일 입고량
• 제품의 비열 및 동결 관련 조건
• 창고 체적
• 외기 설계조건
• 문 개폐 횟수목표 증발온도
• 제상방식
• 운전시간 및 부하 패턴

이 데이터를 기준으로 냉동부하를 산정한 후 NH₃ 압축기와 CO₂ 압축기의 용량을 결정해야 합니다.

5. 캐스케이드 열교환기 설계에서 확인할 항목

캐스케이드 열교환기는 NH₃/CO₂ 시스템에서 가장 중요한 구성품 중 하나입니다.

두 냉매가 직접 혼합되는 것은 아니지만 하나의 열교환기를 사이에 두고 서로 다른 압력과 온도 조건에서 운전되므로 설계조건을 양쪽 모두 고려해야 합니다.

주요 검토항목은 다음과 같습니다.

• 설계 냉동능력
• NH₃ 측 증발조건
• CO₂ 측 응축조건
• 열교환 온도차
• 냉매별 질량유량
• 허용 압력강하
• 설계압력
• 설계온도
• 재질 적합성
• 내부 누설 방지
• 검사 및 유지보수 방법

특히 NH₃ 측과 CO₂ 측의 압력조건이 다르므로 열교환기의 각 측면에 대한 설계압력과 압력방어 방식을 별도로 확인해야 합니다.

또한 내부 누설이 발생하면 한쪽 냉매가 다른 냉매 회로로 이동할 가능성이 있으므로 누설 감시 및 정비 방법도 설계 단계에서 고려해야 합니다.

6. CO₂ 고압 및 정지상태 압력관리

CO₂ 시스템에서 반드시 별도로 검토해야 하는 부분이 정지상태 압력입니다.

정상운전 중에는 압축기, 응축 및 열방출 설비가 작동하기 때문에 시스템 압력이 설계된 운전범위 안에서 관리될 수 있습니다.

그러나 정전이나 장시간 정지 상황에서는 상황이 달라질 수 있습니다.

외부에서 열이 유입되면 시스템 내부 CO₂의 온도가 상승하고 이에 따라 압력이 상승할 수 있습니다.

특히 차단밸브 사이에 액체 냉매가 갇히는 구간이 존재한다면 별도의 압력방어가 필요합니다.

따라서 설계 단계에서 다음 사항을 확인해야 합니다.

CO₂ 압력관리 체크항목

① 각 배관구간의 설계압력

② 압력용기의 설계압력

③ 안전밸브 및 압력방출장치

④ 차단밸브 사이의 액체 봉입구간

⑤ 정전 시 압력상승 가능성

⑥ 주변온도 상승 조건

⑦ CO₂ 리시버의 용량

⑧ 비정상 운전상태

⑨ 압력방출장치의 배출 위치

⑩ 유지보수 시 격리구간의 압력방어

특히 “정상운전 압력보다 높지 않도록 운전하면 된다”는 방식으로 접근해서는 안 됩니다.

정상운전과 비정상운전의 설계조건을 구분하는 것이 중요합니다.

7. NH₃ 기계실의 누설감지와 안전제어

NH₃를 사용하는 산업용 냉동설비에서는 암모니아 누설을 조기에 감지하고 적절하게 대응할 수 있는 시스템을 구성해야 합니다.

기본적으로 검토할 수 있는 안전제어 구조는 다음과 같습니다.

NH₃ 누설 감지 → 경보 발생 → 환기 및 관련 제어 → 설정된 안전조건에 따른 설비 정지 → 작업자 대피 및 비상대응

여기서 중요한 것은 모든 시설에 동일한 검지 농도와 동일한 제어 로직을 적용하는 것이 아니라는 점입니다.

검지기의 위치와 경보 설정값, 환기설비의 작동방식, 압축기 정지조건 등은 적용 법규와 설비 규모, 기계실 구조, 위험성평가 결과에 따라 결정해야 합니다.

또한 검지기를 설치하는 것만으로 안전설계가 완료되는 것은 아닙니다.

센서 이상, 전원 상실, 통신 장애 및 정비 중 센서 바이패스와 같은 상황도 고려해야 합니다.

8. CO₂ 누설 및 질식 위험 관리

CO₂는 불연성이라는 이유 때문에 안전관리가 필요하지 않은 냉매로 오해하기 쉽습니다.

그러나 밀폐공간에서 CO₂ 농도가 높아지면 산소 부족 및 인체 유해성이 발생할 수 있습니다.

특히 CO₂가 사용되는 기계실, 피트, 지하공간 및 환기가 제한적인 공간에서는 가스검지와 환기설비를 시설 특성에 맞게 검토해야 합니다.

따라서 다음과 같은 안전관리 체계를 고려할 수 있습니다.

CO₂ 검지기 → 경보 → 환기설비 작동 → 접근 제한 → 필요 시 설비 정지 → 작업자 비상대응

CO₂는 사람의 감각만으로 누출 여부를 신뢰하기 어렵기 때문에 적절한 검지 시스템을 사용하는 것이 중요합니다.

9. 비상정지와 정전 상황의 안전제어

대형 산업용 냉동설비에서는 정상운전 상태만으로 안전성을 판단해서는 안 됩니다.

정전, 압축기 고장, 냉각수 계통 이상, 환기팬 고장, 센서 이상, 통신 장애 등의 비정상 상황을 별도로 검토해야 합니다.

예를 들어 정전이 발생하면 압축기와 펌프가 정지할 수 있고, CO₂ 측에서는 열 유입에 따른 압력 변화가 발생할 수 있습니다.

따라서 설계 시 다음 사항을 검토하는 것이 좋습니다.

• 비상전원이 필요한 설비
• 압력방출장치
• 안전밸브 배출경로
• 환기설비 전원
• 가스검지기 전원
• 제어반 및 PLC 전원
• 비상정지 회로
• 자동 재기동 조건
• 수동 복구절차
• 장시간 정전 대응절차

모든 시설에 동일한 비상발전기 용량이나 백업 냉동기를 적용하는 것은 적절하지 않습니다.

저장제품의 가치와 특성, 허용 온도상승시간, 정전 지속시간, 시설 규모 및 위험성평가 결과를 기준으로 필요한 비상대응 수준을 결정해야 합니다.

10. 배관·밸브·압력용기 설계 시 주의사항

NH₃ 회로와 CO₂ 회로는 서로 다른 냉매와 압력조건을 사용하므로 배관과 밸브를 동일한 기준으로 선정해서는 안 됩니다.

특히 CO₂ 측에서는 높은 압력에 대응할 수 있는 구성품인지 확인해야 합니다.

배관 설계에서는 다음 항목을 종합적으로 검토해야 합니다.

• 질량유량
• 냉매 상태
• 증발 및 응축온도
• 압력강하
• 배관 길이
• 배관 직경
• 오일 회수
• 열팽창
• 진동
• 지지구조
• 밸브 정격
• 설계압력 및 설계온도

또한 압력용기와 열교환기, 리시버, 밸브 및 안전밸브가 동일한 설계기준을 충족하는지 확인해야 합니다.

단순히 배관 직경을 크게 하거나 작게 하는 방식이 아니라 냉매의 상태와 유량, 압력강하 및 시스템 운전조건을 기준으로 선정해야 합니다.

11. 제상 및 운전제어 전략

저온 냉동창고에서는 증발기 표면에 서리가 발생할 수 있기 때문에 제상 방식도 전체 시스템 성능에 영향을 줍니다.

제상방식에는 시설과 시스템 구성에 따라 전기제상, 핫가스 제상, 오프사이클 제상 등 다양한 방식이 사용될 수 있습니다.

특히 핫가스 제상을 적용하는 경우에는 제상 중 압력 변화와 밸브 동작순서를 별도로 검토해야 합니다.

CO₂ 시스템은 높은 압력조건을 가지고 있으므로 제상 과정에서 발생하는 압력 변화를 설계조건에 포함해야 합니다.

또한 제상 종료 후 냉동운전을 다시 시작하는 과정에서 압축기와 팽창장치가 안정적으로 운전할 수 있도록 제어 시퀀스를 구성해야 합니다.

제상 횟수를 무조건 줄이는 것이 좋은 것도 아닙니다.

과도한 제상은 에너지 손실을 증가시킬 수 있지만 필요한 제상이 부족하면 증발기 성능이 떨어지고 냉동능력이 감소할 수 있습니다.

따라서 실제 운전데이터를 기반으로 제상 조건을 최적화하는 것이 중요합니다.

12. 유지보수와 냉매관리

NH₃/CO₂ 캐스케이드 시스템은 설치가 완료된 이후의 유지보수 역시 설계의 일부로 봐야 합니다.

운영단계에서는 다음 항목을 정기적으로 확인할 필요가 있습니다.

• NH₃ 가스검지기 상태
• CO₂ 가스검지기 상태
• 환기팬 작동상태
• 안전밸브 및 압력방출장치 상태
• 압축기 오일 상태
• 증발기 및 응축기 상태
• 캐스케이드 열교환기 성능
• 냉매 충진량 변화
• 누설 여부
• 압력 및 온도 기록
• 전력소비량
• 제상 운전상태

특히 냉매를 추가하거나 회수한 기록을 남기는 것이 중요합니다.

냉매 충진량 변화가 반복적으로 발생한다면 단순한 냉매 부족으로 판단하기보다 누설 가능성을 먼저 조사하는 것이 바람직합니다.

또한 센서와 안전장치는 설치 당시 정상적으로 작동했다는 이유만으로 장기간 신뢰할 수 있는 것은 아니므로 검사·시험·교정 및 유지보수 계획을 별도로 수립해야 합니다.

13. NH₃/CO₂ 시스템 경제성은 TCO로 비교해야 한다

NH₃/CO₂ 캐스케이드 시스템의 경제성을 판단할 때 초기 설치비만 비교하는 것은 충분하지 않습니다.

산업용 냉동설비는 일반적으로 장기간 운전되므로 다음 항목을 함께 비교하는 것이 좋습니다.

TCO = 초기 투자비 + 에너지비용 + 유지보수비 + 냉매관리비 + 검사·안전관리비 + 주요부품 교체비용

초기 투자비에는 압축기, 열교환기, 리시버, 응축기, 증발기, 배관, 제어반, 검지기 및 안전설비 등이 포함될 수 있습니다.

운영비에서는 압축기뿐만 아니라 냉각탑, 펌프, 팬, 제상 및 제어장치 등의 전력소비도 함께 검토해야 합니다.

또한 단순히 냉매의 GWP만 비교하기보다는 실제 프로젝트의 냉동부하와 운전조건을 동일하게 설정한 뒤 여러 시스템을 비교하는 것이 중요합니다.

예를 들어 다음과 같은 대안을 비교할 수 있습니다.

• NH₃ 단독 시스템
• NH₃/CO₂ 캐스케이드 시스템
• CO₂ 시스템
• 기타 적용 가능한 냉매 시스템

이때 단순한 COP 하나만 비교하지 말고 연간 부하 프로파일과 부분부하 성능, 주변온도, 제상, 팬 및 펌프 전력까지 포함한 연간 에너지 소비량을 비교하는 것이 더 현실적입니다.

14. 대형 NH₃/CO₂ 캐스케이드 프로젝트 설계 체크리스트

다음 항목은 기본적인 설계 검토표로 활용할 수 있습니다.

냉동설계

□ 냉동부하 계산 완료
□ 제품 입고조건 확인
□ 저장온도 확인
□ 설계 외기조건 확인
□ 증발온도 결정
□ NH₃ 압축기 용량 검토
□ CO₂ 압축기 용량 검토
□ 캐스케이드 열교환기 용량 검토

압력설계

□ NH₃ 설계압력 확인
□ CO₂ 설계압력 확인
□ 정상운전 압력 검토
□ 정지상태 압력 검토
□ 액체 봉입구간 검토
□ 압력방출장치 검토
□ 안전밸브 배출경로 확인

안전설계

□ NH₃ 가스검지기 설치위치 검토
□ CO₂ 가스검지기 설치위치 검토
□ 환기설비 검토
□ 비상정지 회로 검토
□ 경보 로직 검토
□ 정전 대응절차 검토
□ 작업자 대피절차 검토
□ 비상대응 매뉴얼 작성

운영 및 유지보수

□ 냉매 충진량 기록
□ 냉매 회수 및 보충 기록
□ 누설검사 계획
□ 압축기 유지보수 계획
□ 열교환기 점검계획
□ 검지기 교정계획
□ 안전밸브 검사계획
□ 성능 및 전력 데이터 기록

15. 실제 프로젝트에서 가장 중요한 설계 순서

NH₃/CO₂ 캐스케이드 시스템을 검토할 때는 다음과 같은 순서로 접근하면 설계 오류를 줄이는 데 도움이 됩니다.

1단계 — 냉동부하 산정

시설의 실제 부하조건과 제품조건을 먼저 정합니다.

2단계 — 온도조건 결정

저온 측 증발온도와 캐스케이드 열교환기의 운전조건을 결정합니다.

3단계 — 냉동시스템 구성

NH₃ 고온 측과 시스템 구성을 결정합니다.

4단계 — 열교환기 선정

냉동능력과 운전온도, 압력강하 및 설계압력을 기준으로 캐스케이드 열교환기를 선정합니다.

5단계 — 압력설계

특히 CO₂ 측의 정상운전, 정지, 정전 및 액체 봉입조건을 검토합니다.

6단계 — 안전설계

NH₃와 CO₂의 위험특성을 각각 평가하고 검지, 환기, 경보, 비상정지 및 압력방출 시스템을 구성합니다.

7단계 — 제어 로직 작성

압력, 온도, 가스검지, 압축기, 펌프, 팬 및 밸브의 상호작용을 제어 시퀀스로 작성합니다.

8단계 — 시운전 및 검증

설계조건에서 실제 냉동능력과 압력, 온도, 전력소비량 및 안전장치의 작동상태를 확인합니다.

이러한 순서를 따르면 단순히 장비를 선정하는 것이 아니라 냉동부하부터 안전제어까지 연결된 시스템 설계가 가능합니다.

결론 — NH₃/CO₂ 캐스케이드의 핵심은 냉동성능과 안전성을 동시에 설계하는 것이다

NH₃/CO₂ 캐스케이드 냉동 시스템은 대형 냉동창고, 식품가공시설, 수산물 물류시설 및 산업용 저온공정에서 검토할 수 있는 자연냉매 기반의 냉동 시스템입니다.

이 시스템의 가장 중요한 특징은 NH₃와 CO₂를 서로 다른 냉동회로에 적용하여 각 냉매의 특성을 활용한다는 것입니다.

NH₃ 측에서는 산업용 냉동에 적합한 특성을 활용하면서 냉매가 사용되는 영역을 제한할 수 있고, CO₂ 측에서는 저온 냉동부하를 담당하도록 구성할 수 있습니다.

그러나 자연냉매를 적용했다고 해서 안전설계가 자동으로 확보되는 것은 아닙니다.

NH₃에서는

따라서 대형 시스템에서는 다음 요소를 하나의 설계 체계로 검토해야 합니다.

냉동부하 → 냉매 선정 → 열교환기 → 압력설계 → 배관설계 → 가스검지 → 환기 → 비상정지 → 압력방출 → 정전대응 → 유지보수

특히 CO₂ 측의 정지상태 압력과 액체 봉입구간, NH₃ 기계실의 가스검지와 환기, 캐스케이드 열교환기의 압력 및 누설 방어는 설계 초기부터 확인하는 것이 좋습니다.

또한 경제성은 초기 투자비만으로 판단하기보다 장기간의 에너지비용과 유지보수비, 냉매관리비, 안전관리비 등을 포함한 TCO 관점에서 평가해야 합니다.

2026년 산업용 냉동설비를 설계할 때는 단순히 “어떤 냉매가 가장 친환경적인가?”라는 질문보다 “해당 시설의 냉동부하와 운전조건, 안전요건, 유지보수 환경에 어떤 시스템이 가장 적합한가?”라는 관점에서 접근하는 것이 중요합니다.

최종 설계에서는 설치 국가의 냉동·고압가스·산업안전·소방·건축 관련 법규와 적용되는 안전기준을 확인해야 하며, 실제 압력설계와 안전 인터록의 설정값은 프로젝트의 위험성평가와 제조사 기술자료를 바탕으로 검증해야 합니다.

핵심 요약

• NH₃/CO₂ 캐스케이드는 고온 측회로와 저온 측회로를 캐스케이드 열교환기로 연결한 시스템입니다.

• NH₃는 산업용 냉동에 널리 사용되지만 독성에 대한 관리가 필요합니다.

• CO₂는 불연성 냉매로 사용할 수 있지만 높은 압력과 고농도 노출 위험을 고려해야 합니다.

• 캐스케이드 열교환기는 두 냉매 회로의 핵심 연결장치이므로 열성능과 압력설계를 함께 검토해야 합니다.

• CO₂ 시스템은 정상운전뿐 아니라 정전 및 장시간 정지 상태의 압력상승을 검토해야 합니다.

• 차단밸브 사이에 액체 CO₂가 봉입될 가능성이 있는 구간은 별도의 압력방어가 필요합니다.

• NH₃ 기계실은 가스검지, 환기, 경보 및 비상정지 체계를 시설 특성에 맞게 구성해야 합니다.

• CO₂가 사용되는 밀폐공간 역시 누설 및 고농도 노출에 대한 검지와 환기를 검토해야 합니다.

• 냉동능력은 창고 면적만으로 결정하지 말고 제품부하, 침입부하, 관류부하, 팬 및 제상부하 등을 포함해 산정해야 합니다.

• 시스템 경제성은 초기 투자비뿐 아니라 에너지비용, 유지보수비, 냉매관리비 및 안전관리비를 포함한 TCO로 비교하는 것이 바람직합니다.

• 특정 냉매의 충진량 감소율이나 에너지 절감률을 모든 프로젝트에 동일하게 적용해서는 안 됩니다.

• 최종 설계는 설치 국가의 법규, 적용 안전기준, 제조사 기술자료 및 프로젝트별 위험성평가를 바탕으로 검증해야 합니다.

참고자료

• ASHRAE Handbook – Refrigeration
• ASHRAE Handbook – Refrigeration, Ammonia Refrigeration Systems
• ASHRAE Handbook – Refrigeration, Carbon Dioxide Refrigeration Systems
• ANSI/IIAR 2 – Design of Closed-Circuit Ammonia Refrigeration Systems
• ANSI/IIAR 4 – Installation of Closed-Circuit Ammonia Refrigeration Systems
• ANSI/IIAR 5 – Start-up and Commissioning of Closed-Circuit Ammonia Refrigeration Systems
• ANSI/IIAR 6 – Inspection, Testing and Maintenance of Closed-Circuit Ammonia Refrigeration Systems
• ANSI/IIAR 7 – Operating Procedures for Closed-Circuit Ammonia Refrigeration Systems
• ANSI/IIAR 9 – Existing Closed-Circuit Ammonia Refrigeration Systems
• ANSI/IIAR CO₂ – Safety Standard for Closed-Circuit Carbon Dioxide Refrigeration Systems
• 설치 국가의 냉동·고압가스·산업안전·소방·건축 관련 법규 및 인허가 기준
