구형 터보 냉동기의 친환경 냉매 Retrofit 시 열교환 효율 저하 원인과 엔지니어링 대응 방법

구형 터보 냉동기 친환경 냉매 Retrofit 방법을 알아봅니다. R-134a 대체냉매 R-513A, R-1233zd(E), R-514A 비교와 냉동기 열교환 효율 저하 원인, 증발기·응축기 성능점검, 압축기 서지, 윤활유 상용성, 냉매 전환 절차, 부분부하 성능검증 방법을 실무적으로 정리합니다.

대형 산업용 플랜트와 상업용 건물에서 운전되는 터보 냉동기(Centrifugal Chiller)는 초기 투자비가 크고 장기간 사용하는 설비이기 때문에 냉동기 전체를 교체하기보다 기존 장비의 수명을 연장하면서 냉매를 변경하는 Retrofit 방안을 검토하는 경우가 있습니다.

특히 기존에 R-134a를 사용하던 터보 냉동기의 경우 낮은 GWP를 가진 R-513A 등이 대체 냉매 후보로 검토될 수 있으며, 저압 터보 냉동기에서는 R-1233zd(E), R-514A 등 다른 특성을 가진 냉매가 사용되기도 합니다.

그러나 여기서 중요한 점은 “대체 냉매로 사용 가능하다”는 것과 “특정 구형 냉동기에 바로 충전할 수 있다”는 것은 서로 다른 의미라는 것입니다.

냉매를 변경하면 냉매의 압력, 밀도, 질량유량, 체적유량, 열물성, 윤활유와의 상용성 등이 달라질 수 있습니다. 이러한 변화는 증발기와 응축기의 열전달 조건뿐 아니라 원심식 압축기의 운전영역, 제어방식, 부분부하 성능에도 영향을 줄 수 있습니다.

따라서 터보 냉동기 Retrofit은 단순한 냉매 교체 작업이 아니라 냉매-압축기-열교환기-윤활유-제어시스템을 하나의 시스템으로 다시 검증하는 엔지니어링 작업으로 접근하는 것이 적절합니다.

이 글에서는 구형 터보 냉동기에 친환경 냉매를 적용할 때 열교환 성능이 달라질 수 있는 이유와 Retrofit 전에 확인해야 할 항목, 시운전 및 성능검증 방법을 실무적인 관점에서 정리합니다.

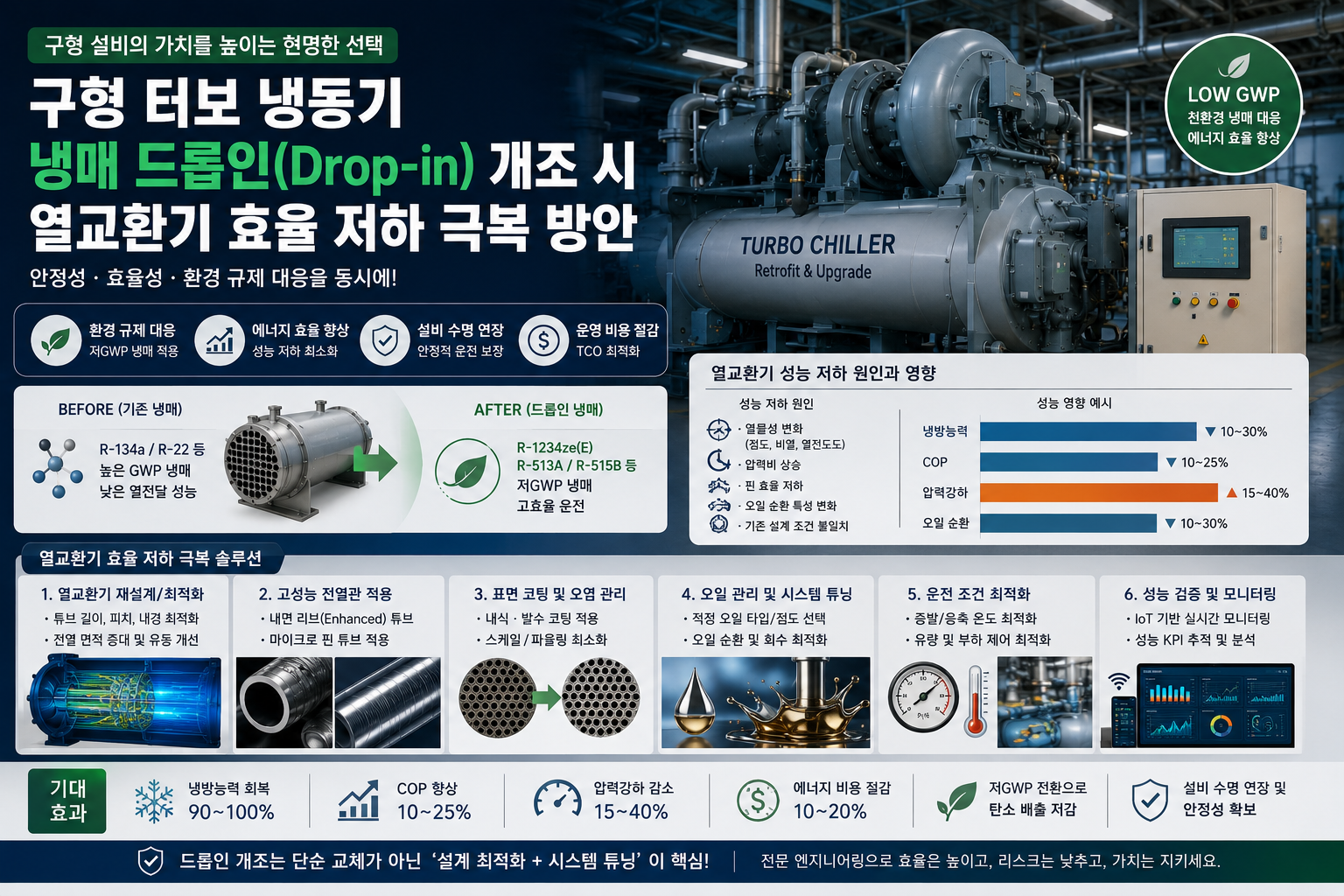

냉매 드롭인(Drop-in) 개조

1. 구형 터보 냉동기의 냉매 Retrofit이 어려운 이유

터보 냉동기는 왕복동이나 스크루 압축기와 다른 원심식 압축방식을 사용합니다.

원심식 압축기는 임펠러의 회전속도와 냉매의 물성, 냉매 유량, 압력비 등의 관계에 따라 성능이 결정되므로 냉매를 변경했을 때 기존과 동일한 운전조건이 그대로 유지된다고 보기 어렵습니다.

냉매 Retrofit을 검토할 때는 단순히 냉매의 GWP만 비교해서는 부족합니다.

다음과 같은 항목을 함께 확인해야 합니다.

• 증발압력
• 응축압력
• 냉매 증기 밀도
• 질량유량
• 체적유량
• 압축기 회전속도
• 임펠러 운전범위
• 디퓨저 및 가이드베인 제어
• 서지(Surge) 발생 가능성
• 압축기 입력전력
• 냉수 및 냉각수 조건
• 윤활유 종류 및 상용성
• 냉매 충전량
• 제조사가 승인한 냉매 운전범위
• 기존 제어 프로그램의 호환성

특히 구형 냉동기는 최신 냉매에 맞는 제어 로직이 적용되어 있지 않을 가능성이 있기 때문에 냉매만 변경하고 기존 제어 프로그램을 그대로 사용하는 방식은 충분한 검토가 필요합니다.

2. R-134a와 R-513A Retrofit에서 확인해야 할 사항

R-134a는 오랫동안 대형 터보 냉동기에서 사용되어 온 대표적인 HFC 냉매입니다.

R-513A는 R-134a보다 GWP가 낮은 대체 옵션 가운데 하나로 검토되어 왔으며, 일부 원심식 냉동기 제조사에서 특정 장비에 대한 적용 사례와 Retrofit 지침을 제공합니다.

하지만 R-513A가 대체 냉매라는 이유만으로 모든 R-134a 터보 냉동기에 동일하게 적용할 수 있는 것은 아닙니다.

냉매 전환 전에는 최소한 다음 항목을 확인해야 합니다.

첫째, 해당 냉동기 모델에 대한 제조사의 Retrofit 승인 여부입니다.

둘째, 압축기와 모터가 새로운 냉매의 운전조건을 수용할 수 있는지 확인해야 합니다.

셋째, 기존 윤활유와 새로운 냉매의 상용성을 검토해야 합니다.

넷째, 팽창장치 및 냉매 제어방식이 새로운 냉매에 적합한지 확인해야 합니다.

다섯째, 기존 냉동기의 제어 소프트웨어가 새로운 압력 및 운전조건을 적절하게 처리할 수 있는지 검토해야 합니다.

따라서 R-513A Retrofit의 핵심은 단순한 냉매 충전이 아니라 제조사가 승인한 적용 범위 안에서 냉동기 전체의 운전조건을 검증하는 것입니다.

3. R-1233zd(E)와 R-514A는 왜 별도로 검토해야 하는가

저압 터보 냉동기에서는 R-1233zd(E)나 R-514A와 같은 냉매가 사용되기도 합니다.

그러나 이러한 냉매는 R-134a 및 R-513A와 동일한 압력영역에서 운전되는 냉매로 단순 비교해서는 안 됩니다.

특히 저압 냉동기는 시스템의 일부 운전조건이 대기압보다 낮아질 수 있기 때문에 외부 공기와 수분이 시스템 내부로 유입되는 것을 관리하는 것이 중요합니다.

이 경우 퍼지 시스템의 성능과 관리상태도 냉동기 효율과 유지관리성에 영향을 줄 수 있습니다.

따라서 기존 R-134a 터보 냉동기를 R-1233zd(E)와 같은 저압 냉매 시스템으로 전환하는 경우에는 단순한 냉매 교체가 아니라 냉동기의 압력용기, 압축기, 열교환기, 퍼지 시스템, 제어시스템, 냉매 충전량 및 안전기준을 종합적으로 검토해야 합니다.

특히 냉매의 압력 수준이 크게 달라지는 경우에는 기존 장비의 설계조건과 새로운 냉매의 운전조건이 일치하는지 제조사 자료를 통해 확인해야 합니다.

4. 냉매 변경 후 열교환 효율이 떨어질 수 있는 주요 원인

냉매 Retrofit 후 냉동능력이나 COP가 예상보다 낮아졌다면 이를 바로 “새로운 냉매의 열전달 성능이 나쁘기 때문”이라고 판단해서는 안 됩니다.

실제 현장에서는 여러 가지 요인이 동시에 영향을 줄 수 있습니다.

대표적인 원인은 다음과 같습니다.

• 냉매 질량유량 변화
• 냉매 측 유동조건 변화
• 증발기 냉매 분배 변화
• 응축기 냉매 분배 변화
• 열교환기 전열관 오염
• 냉각수 측 스케일
• 냉수 또는 냉각수 유량 부족
• 냉매 충전상태 불량
• 윤활유의 냉매계통 이동
• 팽창장치 제어 변화
• 압축기 운전점 변화
• 부분부하 제어 변화

즉, Retrofit 이후 성능 저하를 분석할 때는 냉매 자체의 특성과 기존 설비의 상태를 분리해서 판단하는 것이 중요합니다.

5. 증발기 열교환 성능 저하를 확인하는 방법

터보 냉동기의 증발기는 냉매와 냉수 사이에서 열을 전달하는 핵심 열교환기입니다.

냉매가 변경되면 증발압력과 포화온도의 관계, 냉매 물성, 질량유량 및 유동상태가 달라질 수 있습니다.

그러나 실제 현장에서 증발기 성능을 떨어뜨리는 중요한 원인 가운데 하나는 열교환기 오염입니다.

예를 들어 전열관 내부에 스케일이나 이물질이 축적되면 열저항이 증가합니다.

이 경우 냉매를 친환경 냉매로 변경하지 않았더라도 냉동기의 성능은 이미 저하되어 있을 수 있습니다.

따라서 Retrofit 전에는 다음 데이터를 기준값으로 확보하는 것이 좋습니다.

• 냉수 입구온도
• 냉수 출구온도
• 냉수 유량
• 냉매 증발압력
• 냉매 포화온도
• 증발기 접근온도
• 압축기 입력전력
• 냉동능력
• 전열관 오염상태

이 데이터를 확보하면 Retrofit 후 발생한 변화가 냉매 특성에 의한 것인지, 기존 열교환기 상태에 의한 것인지 비교하기가 쉬워집니다.

6. 응축기 성능과 냉각수 조건도 함께 확인해야 한다

대형 터보 냉동기는 수랭식 응축기를 사용하는 경우가 많습니다.

응축기에서는 냉매가 방출하는 열을 냉각수로 전달하며, 이후 냉각탑에서 대기로 열을 방출합니다.

따라서 냉각수 입구온도가 높아지거나 냉각수 유량이 부족하면 냉동기의 응축조건이 불리해질 수 있습니다.

또한 응축기 전열관에 스케일이 형성되면 열전달 저항이 증가하여 응축압력이 상승할 수 있습니다.

이러한 상태에서 냉매까지 변경하면 기존 냉동기의 성능과 Retrofit 이후 성능 차이를 정확하게 구분하기 어려워집니다.

따라서 Retrofit 전후 성능을 비교할 때는 최소한 다음 데이터를 함께 기록하는 것이 좋습니다.

구분	확인 데이터
냉수	입구·출구온도, 유량
냉각수	입구·출구온도, 유량
증발기	증발압력, 접근온도
응축기	응축압력, 접근온도
압축기	입력전력, 회전속도
냉동기	냉동능력, COP
운전조건	부하율, 운전시간

이렇게 해야 냉매 변경의 영향을 다른 운전조건과 분리하여 분석할 수 있습니다.

7. 열교환기 세정이 Retrofit 성능에 중요한 이유

Retrofit 전에 증발기와 응축기의 상태를 점검하는 것은 매우 중요합니다.

열교환기 오염이 있는 상태에서 냉매를 변경하면 새로운 냉매의 성능을 제대로 평가하기 어렵기 때문입니다.

다만 열교환기 세정은 냉매 Retrofit의 일부라기보다 기존 설비의 기준성능을 정상화하기 위한 별도의 유지관리 작업으로 보는 것이 적절합니다.

전열관의 재질과 구조, 오염물 종류, 제조사의 정비기준에 따라 기계식 세정 또는 적절한 화학세정 방법을 선택해야 합니다.

특히 세정 과정에서 전열관 손상이나 부식이 발생하지 않도록 제조사 지침을 확인해야 합니다.

세정 이후에는 냉수와 냉각수의 유량 및 입출구 온도를 다시 측정하여 세정 전후의 변화를 기록하는 것이 좋습니다.

이렇게 기준성능을 확보한 후 냉매 Retrofit을 진행해야 냉매 전환에 따른 실제 성능 변화를 보다 정확하게 판단할 수 있습니다.

8. 터보 압축기의 서지(Surge)와 운전영역을 반드시 확인해야 한다

원심식 압축기를 사용하는 터보 냉동기에서는 서지(Surge)와 같은 불안정 운전이 중요한 관리 대상입니다.

냉매의 물성이나 질량유량 조건이 달라지면 동일한 냉동부하에서도 압축기의 운전점이 기존과 달라질 수 있습니다.

따라서 Retrofit 이후에는 단순히 냉동능력과 전력만 확인할 것이 아니라 제조사가 지정한 압축기 운전범위 내에서 안정적으로 운전되는지 확인해야 합니다.

특히 다음과 같은 항목을 함께 확인하는 것이 좋습니다.

• 압축기 흡입조건
• 압축기 토출조건
• 회전속도
• 가이드베인 또는 관련 용량제어 상태
• 진동
• 전류 및 입력전력
• 운전부하
• 서지 접근 또는 비정상 운전 여부

서지 발생 여부와 판단 기준은 냉동기 제조사와 압축기 모델에 따라 다를 수 있으므로 일반적인 하나의 수치로 판단해서는 안 됩니다.

9. 윤활유와 냉매의 상용성도 열교환 성능에 영향을 줄 수 있다

냉매 Retrofit에서 윤활유는 매우 중요한 검토 대상입니다.

윤활유는 압축기를 보호하는 역할을 하지만 냉동사이클 내부로 일부 이동할 수도 있습니다.

따라서 냉매와 윤활유의 상용성 및 혼합특성이 적절하지 않으면 압축기 윤활뿐 아니라 오일 회수와 열교환기 성능에도 영향을 줄 가능성이 있습니다.

특히 “친환경 냉매에는 무조건 POE 오일을 사용한다”와 같이 단순하게 판단해서는 안 됩니다.

실제 적용 윤활유는 압축기 제조사의 승인자료와 냉매 조합을 기준으로 결정해야 합니다.

윤활유 변경이 필요한 경우에는 기존 오일의 잔류량, 오일 회수방식, 압축기 구조 및 제조사의 교체 절차를 함께 확인해야 합니다.

필요한 경우 오일의 수분, 점도, 산가 등 상태를 분석하고 기존 분석 결과와 비교하여 압축기 상태를 관리할 수 있습니다.

10. 냉매 충전량만으로 Retrofit 성능을 판단하면 안 되는 이유

냉매 Retrofit에서 흔히 발생하는 실수 가운데 하나가 새로운 냉매의 충전량을 기존 냉매와 동일하게 적용하는 것입니다.

그러나 냉매마다 밀도와 열물성이 다르기 때문에 기존 충전량과 동일한 질량을 넣는 것이 항상 적절하다고 볼 수 없습니다.

반대로 단순히 “충전량을 몇 % 줄이면 된다”는 식의 일반적인 기준을 모든 터보 냉동기에 적용하는 것도 적절하지 않습니다.

실제 충전량은 냉동기 제조사의 Retrofit 절차와 장비 설계조건에 따라 결정해야 합니다.

충전 후에는 냉매 압력, 운전온도, 냉동능력, 압축기 전력 및 제어상태를 확인하면서 정상 운전범위에 들어오는지 검증해야 합니다.

11. Retrofit 전후의 성능을 동일한 조건에서 비교하는 방법

냉매 전환 전후의 성능을 비교할 때 단순한 전력사용량 비교는 충분하지 않습니다.

예를 들어 Retrofit 전에는 외기온도가 낮았고 Retrofit 후에는 외기온도가 높았다면 동일한 냉동기를 비교하더라도 전력사용량이 달라질 수 있습니다.

따라서 가능한 한 동일하거나 보정 가능한 운전조건에서 데이터를 비교해야 합니다.

주요 측정항목은 다음과 같습니다.

① 냉동능력(kW 또는 RT)
② 압축기 입력전력(kW)
③ 냉수 입구온도
④ 냉수 출구온도
⑤ 냉수 유량
⑥ 냉각수 입구온도
⑦ 냉각수 출구온도
⑧ 냉각수 유량
⑨ 냉매 압력
⑩ 압축기 운전상태
⑪ 부분부하율
⑫ 운전시간

냉동능력은 일반적으로 냉수의 유량과 입출구 온도차를 이용하여 산정할 수 있습니다.

물 기준의 냉수 시스템에서는 개념적으로 다음과 같이 계산할 수 있습니다.

냉동능력 ≈ 냉수 질량유량 × 비열 × 냉수 입출구 온도차

전력과 냉동능력을 함께 기록하면 COP 등의 효율지표를 비교할 수 있습니다.

다만 현장 계측기의 정확도와 측정위치에 따라 결과가 달라질 수 있으므로 성능시험에서는 계측기 상태와 측정방법도 함께 관리해야 합니다.

12. 정격부하뿐 아니라 부분부하 성능도 확인해야 한다

대형 건물이나 산업플랜트의 터보 냉동기가 항상 100% 부하에서 운전되는 것은 아닙니다.

실제 운전에서는 계절, 생산량, 외기조건 및 건물 부하에 따라 냉동부하가 지속적으로 변화합니다.

따라서 Retrofit 성능을 평가할 때 정격조건의 COP만 확인하면 실제 연간 에너지 성능을 충분히 판단하기 어렵습니다.

특히 부분부하에서 압축기의 회전속도, 가이드베인 또는 기타 용량제어가 어떻게 작동하는지 확인해야 합니다.

또한 냉수 설정온도와 냉각수 온도가 변할 때 냉동기가 어떻게 대응하는지도 중요합니다.

따라서 가능하다면 다음과 같은 여러 운전점에서 데이터를 확보하는 것이 좋습니다.

• 고부하 운전
• 중간부하 운전
• 저부하 운전
• 냉각수 온도가 높은 조건
• 냉각수 온도가 낮은 조건

이러한 데이터를 확보하면 Retrofit 이후 실제 운전범위에서의 성능 변화를 보다 현실적으로 평가할 수 있습니다.

13. 구형 터보 냉동기 Retrofit 단계별 실무 체크리스트

Retrofit은 다음과 같은 순서로 진행하는 것이 효율적입니다.

1단계 — 냉동기 기본정보 확인

제조사, 모델번호, 제작연도, 압축기 형식, 기존 냉매, 냉매 충전량, 열교환기 사양, 모터 사양 및 제어시스템 정보를 확보합니다.

2단계 — 대체 냉매 적용 가능성 검토

냉매의 GWP만 비교하지 않고 제조사가 해당 냉동기 모델에 대해 Retrofit을 승인했는지 확인합니다.

3단계 — 기존 성능 측정

냉동능력, 압축기 전력, 냉수 및 냉각수 온도와 유량, 냉매 압력 등을 측정하여 기준성능을 확보합니다.

4단계 — 열교환기 상태 확인

증발기와 응축기의 전열관 오염 및 스케일 상태를 확인합니다.

5단계 — 압축기 및 윤활유 검토

압축기의 운전범위와 윤활유의 냉매 상용성을 확인합니다.

6단계 — 제어시스템 검토

새로운 냉매에 맞는 제어 프로그램, 압력센서, 온도센서, 용량제어 및 보호로직을 확인합니다.

7단계 — 기존 냉매 회수

기존 냉매는 적절한 회수장비를 사용하여 회수하고 관련 환경 및 안전 절차를 준수합니다.

8단계 — 부품 및 시스템 조정

필요한 경우 제조사의 Retrofit 지침에 따라 윤활유, 필터드라이어, 제어부품, 센서 등 관련 부품을 조정합니다.

9단계 — 냉매 충전 및 시운전

제조사가 지정한 절차에 따라 냉매를 충전하고 압력, 온도, 전력, 진동 및 제어상태를 확인합니다.

10단계 — 정격 및 부분부하 성능검증

정격부하뿐 아니라 실제 운전에서 자주 사용하는 부분부하 영역에서도 성능을 확인합니다.

11단계 — 장기 운전 데이터 분석

시운전이 끝난 이후에도 일정 기간 동안 전력, 냉동능력, 냉수 및 냉각수 조건을 기록하여 Retrofit 전후의 성능을 비교합니다.

14. Retrofit 전에 확인해야 할 핵심 질문 15가지

실제 현장에서 Retrofit을 검토한다면 다음 질문에 답할 수 있어야 합니다.

1. 기존 냉동기의 정확한 제조사와 모델은 무엇인가?
2. 현재 사용 중인 냉매는 무엇인가?
3. 냉동기의 제작연도와 운전시간은 얼마인가?
4. 해당 모델에 제조사가 승인한 대체 냉매가 있는가?
5. 대체 냉매의 압력영역은 기존 냉매와 어떻게 다른가?
6. 압축기의 운전범위는 새로운 냉매에 적합한가?
7. 서지 발생 가능성은 검토되었는가?
8. 기존 윤활유와 새로운 냉매의 상용성은 확인했는가?
9. 윤활유 교체가 필요한가?
10. 증발기 전열관 상태는 양호한가?
11. 응축기 전열관에 스케일이 존재하는가?
12. 냉수와 냉각수 유량은 정상인가?
13. 기존 제어시스템이 새로운 냉매를 지원하는가?
14. Retrofit 전 기준성능 데이터가 확보되어 있는가?
15. Retrofit 후 정격 및 부분부하 성능을 어떻게 검증할 것인가?

이 질문에 대한 자료가 충분하지 않은 상태라면 냉매를 먼저 충전하기보다 사전 기술검토를 진행하는 것이 안전합니다.

15. Retrofit을 진행하지 않는 것이 더 적절할 수도 있는 경우

모든 구형 터보 냉동기가 Retrofit에 적합한 것은 아닙니다.

예를 들어 압축기나 열교환기의 상태가 이미 심각하게 노후화되어 있거나 주요 부품의 공급이 어려운 경우에는 냉매만 변경해도 장기적인 운영 안정성을 확보하기 어려울 수 있습니다.

또한 기존 제어시스템이 지나치게 오래되어 새로운 냉매의 운전조건을 지원하기 어려운 경우에도 추가적인 제어시스템 개조비용이 발생할 수 있습니다.

따라서 Retrofit 여부를 판단할 때는 냉매 가격이나 초기 개조비용만 비교하지 말고 다음 항목을 함께 검토하는 것이 좋습니다.

• 기존 냉동기의 잔여수명
• 압축기 상태
• 증발기 및 응축기 상태
• 제어시스템 상태
• 주요 부품 공급 가능성
• Retrofit 비용
• 예상 유지보수 비용
• 예상 에너지 소비량
• 법규 및 환경규제 대응 필요성
• 향후 설비 교체계획

즉, Retrofit의 목적은 단순히 냉매를 바꾸는 것이 아니라 기존 냉동기의 경제적이고 안정적인 운전기간을 확보하는 것이어야 합니다.

결론 — 친환경 냉매 Retrofit은 냉매 교체가 아니라 시스템 재검증입니다

구형 터보 냉동기의 친환경 냉매 Retrofit은 기존 냉동설비의 사용기간을 연장하면서 환경규제와 냉매 전환 요구에 대응할 수 있는 방법 가운데 하나입니다.

그러나 대체 냉매가 존재한다는 사실만으로 기존 냉동기에 바로 적용할 수 있는 것은 아닙니다.

특히 원심식 압축기를 사용하는 터보 냉동기는 냉매의 압력, 밀도, 질량유량 및 운전조건 변화가 압축기의 운전영역과 열교환기의 성능에 영향을 줄 수 있습니다.

따라서 R-134a에서 R-513A와 같은 대체 냉매로 전환하는 경우에도 제조사의 승인자료와 장비별 Retrofit 조건을 먼저 확인해야 합니다.

또한 R-1233zd(E)나 R-514A와 같이 다른 압력영역과 시스템 특성을 가진 냉매는 R-134a 계열 냉매와 동일한 방식으로 접근해서는 안 됩니다.

Retrofit 이후 열교환 효율이 낮아졌다면 냉매 자체만을 원인으로 판단하지 말고 다음 요소를 단계적으로 확인해야 합니다.

① 열교환기 오염 상태

② 냉수 및 냉각수 유량

③ 냉매 충전상태

④ 냉매 압력 및 운전조건

⑤ 압축기 운전점

⑥ 서지 접근 여부

⑦ 윤활유 상용성 및 오일 관리

⑧ 제어시스템의 적합성

⑨ 정격부하 및 부분부하 성능

무엇보다 중요한 것은 Retrofit 전의 기준성능 데이터를 확보하는 것입니다.

기존 냉동기의 냉동능력, 압축기 전력, 냉수 및 냉각수 온도와 유량 등을 측정해 두면 Retrofit 후 발생한 성능 변화를 객관적으로 비교할 수 있습니다.

결국 구형 터보 냉동기의 친환경 냉매 Retrofit에서 가장 중요한 원칙은 다음과 같이 정리할 수 있습니다.

“냉매를 먼저 바꾸는 것이 아니라, 기존 설비를 측정하고 새로운 냉매의 적용 가능성을 검증한 후 시스템 전체를 재검증한다.”

이 원칙을 적용하면 냉매 전환으로 인해 발생할 수 있는 열교환 성능 변화, 압축기 운전 리스크, 제어 문제 및 유지관리 문제를 보다 체계적으로 관리할 수 있습니다.

특히 장기간 운전되는 산업용 플랜트나 대형 상업시설에서는 초기 Retrofit 비용만 비교하기보다 냉동능력, 전력소비, 유지관리성, 부품 공급성, 안전성, 환경규제 대응 및 잔여수명을 함께 검토하는 것이 중요합니다.

따라서 친환경 냉매 Retrofit의 최종적인 판단 기준은 특정 냉매가 무조건 좋다는 것이 아니라 해당 냉동기와 냉매의 조합이 제조사가 허용하는 운전범위에서 안정적으로 운전되고, 실제 현장의 부하조건에서 요구되는 냉동능력과 에너지 성능을 확보할 수 있는가에 있습니다.

핵심 내용 요약

• 터보 냉동기의 냉매 Retrofit은 단순한 냉매 교체가 아니라 시스템 재검증 작업입니다.

• R-513A는 R-134a의 대체 옵션으로 검토될 수 있지만 장비별 제조사 승인 여부를 확인해야 합니다.

• R-1233zd(E)와 R-514A는 R-134a 및 R-513A와 운전 특성이 다르므로 별도의 엔지니어링 검토가 필요합니다.

• 냉매 변경 후 열교환 성능이 떨어졌다면 냉매 물성뿐 아니라 열교환기 오염, 냉수·냉각수 유량, 충전상태 및 제어조건을 함께 확인해야 합니다.

• 원심식 압축기의 서지 및 운전범위를 반드시 확인해야 합니다.

• 윤활유의 종류와 냉매와의 상용성을 제조사 자료를 기준으로 확인해야 합니다.

• Retrofit 전 기준성능 데이터를 확보해야 전환 후 성능을 객관적으로 비교할 수 있습니다.

• 정격부하뿐 아니라 부분부하 성능도 확인해야 실제 에너지 성능을 판단할 수 있습니다.

• Retrofit 비용뿐 아니라 기존 냉동기의 잔여수명과 유지관리성까지 함께 평가해야 합니다.

참고 자료 및 기술 검토 기준

이 글의 냉매 및 냉동기 Retrofit 관련 내용은 일반적인 엔지니어링 검토 관점에서 정리한 것입니다.

실제 냉매 전환을 진행할 때에는 해당 냉동기 제조사의 최신 기술자료와 승인된 Retrofit 절차를 우선적으로 확인해야 합니다.

주요 참고 기준은 다음과 같습니다.

• ASHRAE Handbook — Refrigeration
• ASHRAE Standard 15 — Safety Standard for Refrigeration Systems
• ASHRAE Standard 34 — Designation and Safety Classification of Refrigerants
• ASHRAE Refrigerant Designations and Safety Classifications
• U.S. EPA — Substitutes in Centrifugal Chillers
• U.S. EPA — Significant New Alternatives Policy(SNAP) 관련 냉매 자료
• 냉동기 제조사의 Retrofit 및 Service Manual
• 압축기 제조사의 냉매·윤활유 승인자료
• 대체 냉매 제조사의 물성 및 적용자료

※ 냉매의 실제 적용 가능 여부, 충전량, 윤활유, 제어설정, 안전기준 및 작업방법은 냉동기 제조사와 압축기 모델, 냉매 종류 및 설치 국가의 관련 법규에 따라 달라질 수 있습니다. 실제 Retrofit 작업은 제조사의 기술자료와 관련 법규를 확인하고, 자격을 갖춘 전문 기술인력이 수행해야 합니다.

※ 본 글은 일반적인 기술정보 제공을 목적으로 하며 특정 냉동기 모델에 대한 Retrofit 적용을 보증하거나 특정 냉매의 사용을 권고하는 내용은 아닙니다.
