콜드체인과 식품 유통시설에서는 냉동·냉장 공간의 온도를 안정적으로 유지하면서 냉매 충전량과 누설 위험을 줄이는 방법이 중요한 설계 과제가 되고 있습니다.

이러한 목적을 위해 사용되는 대표적인 방법 가운데 하나가 간접 냉각 방식(Secondary Loop System)입니다. 이 방식은 냉동기에서 생산한 냉열을 별도의 2차 냉각유체를 이용하여 저장고, 쇼케이스 또는 공정 설비로 전달합니다.

일반적인 글리콜 방식에서는 에틸렌글리콜(EG)이나 프로필렌글리콜(PG) 수용액이 많이 사용됩니다. 반면 CO₂(R-744)를 2차 냉각유체로 사용하는 시스템도 상업용 냉동 분야에서 활용되고 있습니다.

다만 CO₂ 2차 냉각 시스템을 일반적인 저압 글리콜 브라인과 동일한 개념으로 이해해서는 안 됩니다. CO₂는 높은 압력에서 운전되며, 시스템에 따라 액체 상태로 공급된 뒤 열교환기에서 일부 증발하는 2상 방식으로 운전할 수 있습니다. 따라서 배관, 압력용기, 밸브, 펌프, 열교환기 및 안전장치의 설계 조건을 별도로 검토해야 합니다.

2026년 ASHRAE Handbook에서도 CO₂를 2차 냉각유체로 사용하는 시스템을 별도의 구성으로 설명하고 있으며, 높은 정지 압력(standstill pressure)을 설계 단계에서 고려해야 한다고 설명합니다.

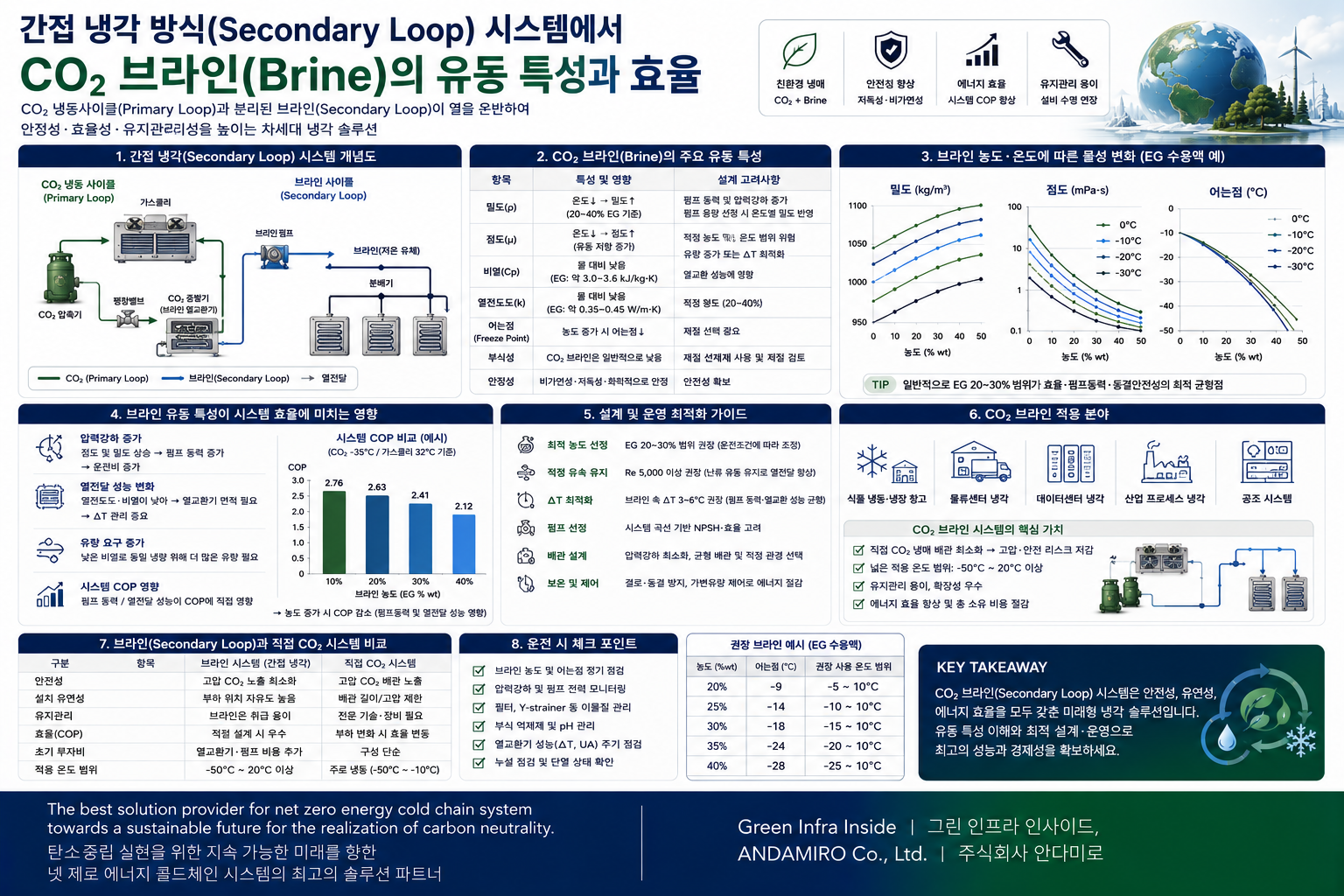

CO₂ 브라인(Secondary Loop) 유동 특성과 효율

서론 — CO₂ 2차 냉각 시스템을 정확하게 이해해야 하는 이유

콜드체인 물류센터, 식품 가공공장, 대형마트 및 냉동·냉장 창고에서는 제품의 품질을 유지하기 위해 안정적인 온도 제어가 필요합니다. 이러한 시설의 냉동 시스템을 설계할 때는 냉동능력뿐만 아니라 냉매 충전량, 배관 길이, 에너지 소비, 유지관리 및 안전성까지 종합적으로 검토해야 합니다.

이러한 설계 대안 가운데 하나가 간접 냉각 방식인 Secondary Loop System입니다. 1차 냉동 시스템에서 생산한 냉열을 별도의 냉각유체 회로로 전달하고, 해당 유체가 저장고나 쇼케이스 또는 공정용 열교환기에서 열을 흡수하도록 구성하는 방식입니다.

일반적인 Secondary Loop에는 에틸렌글리콜(EG)이나 프로필렌글리콜(PG) 수용액 등이 사용됩니다. 그러나 산업용 및 상업용 냉동 분야에서는 이산화탄소인 CO₂(R-744)를 2차 냉각유체로 활용하는 시스템도 적용할 수 있습니다.

두 방식의 중요한 차이는 유체가 열을 운반하는 상태에 있습니다. 글리콜 브라인은 일반적으로 단상 액체 상태에서 온도가 변하면서 열을 운반합니다. 반면 CO₂ 2차 냉각 시스템은 설계에 따라 액체 CO₂가 냉각 공간으로 공급되고, 열교환기에서 일부 증발한 뒤 액체와 증기의 혼합 상태로 회수되는 2상 방식으로 운전할 수 있습니다.

2026년 ASHRAE Handbook—Refrigeration의 소매 식품점 냉동설비 관련 내용에서도 CO₂를 2차 냉각유체로 사용하는 구성을 다루며, 2상 운전으로 인한 질량유량 감소와 배관 크기 및 펌핑동력 측면의 이점을 설명합니다. 동시에 CO₂의 높은 정지압력도 설계 단계에서 고려해야 한다고 제시합니다.

따라서 CO₂ 2차 냉각 시스템은 단순히 기존 브라인을 다른 유체로 교체하는 작업이 아닙니다. 유체의 열역학적 상태, 배관 압력손실, 열교환기 성능, 펌프 제어 및 압력보호장치를 하나의 시스템으로 검토해야 하는 엔지니어링 과제입니다.

1. Secondary Loop 시스템의 기본 개념

Secondary Loop는 1차 냉동 시스템과 실제 냉각 대상 사이에 별도의 열운반 유체 회로를 설치하는 방식입니다.

일반적인 시스템은 다음과 같은 순서로 작동합니다.

1차 냉동기 → 1차·2차 열교환기 → 2차 냉각유체 공급배관 → 냉각 코일 또는 쇼케이스 → 환수배관 → 열교환기

이 구성에서는 1차 냉매가 모든 냉각 공간의 배관을 직접 순환하지 않아도 됩니다. 설계에 따라 냉매 배관을 기계실 주변으로 집중시키고, 냉각 공간에는 별도의 2차 유체 배관을 설치할 수 있습니다.

이러한 구조는 냉매 충전량을 줄이거나 냉매 누설 관리 범위를 제한하는 데 도움이 될 수 있습니다. 특히 냉각 대상이 여러 구역으로 분산되어 있거나 장거리 배관이 필요한 시설에서는 간접 냉각 방식의 적용성을 검토할 가치가 있습니다.

그러나 Secondary Loop를 적용한다고 해서 냉매 누설 위험이 없어지는 것은 아닙니다. 1차 냉동 시스템에는 여전히 냉매가 존재하며, CO₂를 2차 유체로 사용하는 경우에는 해당 회로 자체의 압력과 누설 가능성도 관리해야 합니다.

또한 1차와 2차 회로 사이에 열교환기가 추가되므로 열교환기 접근온도차와 압력손실, 펌프 동력 등이 전체 효율에 영향을 줍니다. 따라서 냉매 충전량 감소만으로 시스템의 경제성이 향상된다고 판단해서는 안 됩니다.

2. CO₂(R-744)를 2차 냉각유체로 사용하는 이유

CO₂는 냉동 분야에서 1차 냉매로도 사용되지만, 시스템 구성에 따라 2차 냉각유체로 활용할 수도 있습니다.

CO₂ 2차 냉각 시스템의 주요 특징은 액체 상태로 공급된 CO₂가 냉각 공간의 열교환기에서 열을 흡수하면서 일부 증발할 수 있다는 점입니다.

단상 액체인 글리콜 브라인은 열을 흡수할 때 주로 온도가 상승합니다. 반면 2상 CO₂ 시스템은 적절한 압력 조건에서 액체가 증발하면서 잠열을 이용해 열을 운반합니다.

이러한 방식은 동일한 냉각부하를 처리할 때 필요한 질량유량을 줄일 가능성이 있습니다. 질량유량이 감소하면 배관 크기와 펌핑동력 측면에서도 이점이 생길 수 있습니다. 다만 실제 효과는 CO₂의 운전 압력, 증발 조건, 회로 구성, 배관 압력손실 및 펌프 효율에 따라 달라집니다.

CO₂ 2차 냉각 시스템은 일반적인 저압 글리콜 회로와 압력 조건도 다릅니다. CO₂는 정지 상태에서 온도가 상승하면 내부 압력이 높아질 수 있으므로 배관과 밸브, 열교환기, 리시버 및 압력보호장치의 설계 조건을 별도로 검토해야 합니다.

따라서 CO₂의 장점은 단순히 점도가 낮다는 설명만으로 평가하기 어렵습니다. 핵심은 2상 열전달을 활용할 수 있는 운전조건과 고압 시스템에 필요한 안전설계를 동시에 확보하는 데 있습니다.

3. CO₂와 글리콜 브라인의 유동 특성 비교

글리콜 브라인과 CO₂ 2차 냉각 시스템은 열을 운반하는 원리와 설계 시 확인해야 할 항목이 다릅니다.

글리콜 브라인 시스템

글리콜 수용액은 일반적으로 단상 액체 상태로 순환합니다. 유체의 온도가 변하면서 열을 흡수하거나 방출하므로 필요한 유량을 계산할 때 비열과 밀도, 공급·환수 온도차를 고려합니다.

글리콜 농도는 동결점뿐만 아니라 점도와 열전달 성능에도 영향을 줍니다. 농도를 높이면 동결 방지에는 유리할 수 있지만, 운전온도에 따라 점도가 증가하고 펌프 동력이나 열전달 성능에 불리하게 작용할 수 있습니다.

따라서 실제 적용에서는 최소 운전온도, 요구 동결점, 유체 농도, 재질 적합성 및 제조사의 물성자료를 확인해야 합니다.

CO₂ 2차 냉각 시스템

CO₂는 설계에 따라 액체 상태로 공급되고, 냉각 코일에서 일부 증발하면서 열을 흡수할 수 있습니다. 이때 회로 내부에는 액체와 증기가 함께 존재할 수 있으므로 단상 액체 배관과 동일한 방식만으로 유동을 평가하기 어렵습니다.

2상 유동에서는 압력 변화에 따라 포화온도가 달라질 수 있으며, 유체의 건도와 열유속, 배관 방향, 유속 및 열교환기 형상이 열전달과 압력손실에 영향을 줍니다.

따라서 CO₂ 시스템의 설계에는 단상 유체의 기본 유량 계산뿐 아니라 2상 유동 해석과 운전 압력 검토가 필요할 수 있습니다.

두 시스템의 주요 차이

글리콜 브라인은 단상 액체의 열용량과 온도차를 이용하는 방식이며, CO₂ 2차 시스템은 구성에 따라 증발 잠열을 활용할 수 있는 방식입니다.

CO₂ 시스템은 질량유량과 배관 크기, 펌핑동력에서 이점을 가질 가능성이 있지만, 고압 부품과 압력보호장치가 필요하고 정지압력 상승에 대한 검토도 중요합니다.

반대로 글리콜 시스템은 상대적으로 익숙한 설계와 운전 방식을 적용할 수 있지만, 유체 농도와 점도, 펌프 동력 및 열교환기 성능을 세밀하게 검토해야 합니다.

따라서 어느 방식이 항상 우수하다고 단정하기보다는 냉각부하, 온도 수준, 배관 길이, 운전시간, 설비비 및 유지관리 조건을 기준으로 비교하는 것이 바람직합니다.

4. CO₂ 2차 냉각 시스템의 열전달과 질량유량

냉각 시스템의 유량을 결정하려면 먼저 처리해야 할 냉각부하를 산정해야 합니다.

단상 액체의 기본 열수지는 다음 식으로 표현할 수 있습니다.

Q = ṁ × cp × ΔT

여기서 Q는 열전달률(W), ṁ은 질량유량(kg/s), cp는 정압비열(J/kg·K), ΔT는 유체의 입구와 출구 온도차(K)입니다.

이 식은 글리콜 브라인처럼 단상 액체의 현열을 이용하는 회로에 적용하기 적합합니다. 실제 계산에서는 운전온도에 따른 비열과 밀도, 요구 공급온도 및 환수온도를 사용해야 합니다.

반면 CO₂가 열교환기 안에서 증발하는 2상 방식에서는 잠열의 영향이 중요합니다. 개념적인 열수지는 다음과 같이 나타낼 수 있습니다.

Q = ṁ × Δh

여기서 Δh는 CO₂가 열교환기에서 흡수한 단위 질량당 엔탈피 변화(J/kg)입니다.

2상 유동에서는 엔탈피 변화에 현열과 잠열의 영향이 반영될 수 있으므로 단상 액체의 비열과 온도차만으로 유량을 결정해서는 안 됩니다. 실제 계산에는 CO₂의 입구 상태, 압력, 출구 상태 및 열교환기 운전조건이 필요합니다.

또한 질량유량이 감소한다고 해서 모든 조건에서 펌프 전력이 같은 비율로 감소하는 것은 아닙니다. 펌프 동력은 유량뿐 아니라 필요한 차압과 펌프 효율, 유체의 상태 및 회로 구성에 영향을 받기 때문입니다.

따라서 설계 단계에서는 냉각부하를 먼저 산정하고, 유체의 열역학적 상태에 맞는 유량 계산식을 적용한 뒤 배관과 열교환기의 압력손실을 함께 평가해야 합니다.

5. 배관 압력손실과 유량 균형 설계

배관 설계는 유체가 필요한 유량으로 각 냉각 코일에 도달하도록 구성하는 과정입니다. 배관이 지나치게 작으면 압력손실이 커질 수 있으며, 반대로 필요 이상으로 크게 설계하면 초기 투자비와 설치 공간이 증가할 수 있습니다.

단상 액체 회로에서는 배관 길이, 내경, 유속, 표면 거칠기와 밸브·엘보 등의 국부저항이 압력손실에 영향을 줍니다. 펌프는 배관뿐 아니라 열교환기와 제어밸브에서 발생하는 압력손실까지 고려해 선정해야 합니다.

CO₂ 2상 회로에서는 압력손실이 단순한 펌프 양정 문제에 그치지 않을 수 있습니다. 압력 변화는 포화온도와 증발 상태에 영향을 줄 수 있기 때문에 냉각 코일의 성능과 제어 안정성까지 함께 검토해야 합니다.

따라서 CO₂ 시스템의 배관은 글리콜 시스템에서 사용하던 관경이나 유속을 그대로 적용하는 방식으로 설계해서는 안 됩니다. 실제 운전조건에 맞는 물성치와 2상 유동 계산방법, 제조사 설계자료를 활용해야 합니다.

여러 분기회로가 있는 경우에는 각 냉각 코일의 요구 유량과 회로별 압력손실을 비교해야 합니다. 분기마다 유량이 불균형하면 일부 냉각 공간은 과냉각되고 다른 공간은 요구 온도에 도달하지 못할 수 있습니다.

이 문제를 줄이기 위해서는 배관 네트워크 계산, 적절한 밸런싱 및 제어장치 선정, 운전 중 유량과 온도 측정이 함께 이루어져야 합니다.

6. Reverse Return 배관과 분기회로 제어

Reverse Return은 공급배관에서 가까운 분기와 먼 분기의 환수배관 길이를 조정해 회로별 전체 배관 길이를 비슷하게 구성하는 방식입니다.

이러한 구성은 분기회로 사이의 유량 균형을 확보하는 데 도움이 될 수 있습니다. 특히 여러 냉각 코일이 하나의 공급·환수 네트워크에 연결된 시스템에서 검토할 수 있습니다.

다만 배관 길이가 비슷하다고 해서 모든 회로의 압력손실이 자동으로 같아지는 것은 아닙니다. 각 코일의 열교환기 저항, 밸브 개도, 관경, 유량 및 국부저항이 서로 다를 수 있기 때문입니다.

따라서 Reverse Return 배관을 적용하더라도 필요한 경우 밸런싱 밸브, 차압 제어, 유량 제어밸브 또는 개별 회로 제어를 함께 검토해야 합니다.

특히 CO₂ 2상 시스템은 유체의 상태 변화와 압력손실이 열전달에 영향을 줄 수 있으므로 단상 액체 회로의 유량 균형 방법을 그대로 적용할 수 있는지 확인해야 합니다.

설계의 목적은 특정 배관 형태를 무조건 적용하는 것이 아니라 각 냉각 코일이 필요한 냉각능력을 안정적으로 제공하도록 유량과 압력 조건을 확보하는 것입니다.

7. 판형 열교환기(PHE) 선정 시 검토사항

판형 열교환기(PHE)는 1차 냉동 시스템과 2차 냉각유체 사이에서 열을 전달하는 핵심 구성품입니다. 열교환기의 성능은 전체 시스템의 냉각능력과 에너지 소비에 직접적인 영향을 줄 수 있습니다.

열교환기를 선정할 때는 정격 냉각능력만 확인하는 것으로 충분하지 않습니다. 다음 항목을 함께 검토해야 합니다.

첫째, 1차 냉매의 증발조건과 CO₂의 입구 및 출구 상태를 확인해야 합니다. 열교환기에서 필요한 접근온도차가 확보되는지 검토하고, 실제 부하 조건에서 요구 냉각능력을 제공할 수 있는지 확인합니다.

둘째, 열교환기 내부의 압력손실을 평가해야 합니다. 압력손실이 지나치게 크면 펌프 동력이 증가하거나 CO₂ 회로의 압력 및 운전상태에 영향을 줄 수 있습니다.

셋째, 설계압력과 설계온도, 재질 적합성 및 연결부의 압력등급을 확인해야 합니다. CO₂ 회로에 사용되는 열교환기는 예상되는 최대 압력과 정지 상태의 압력 조건을 고려해 선정해야 합니다.

넷째, 운전조건에 따라 단상 또는 2상 열전달이 발생하는지 확인해야 합니다. 2상 유동을 사용하는 경우에는 일반적인 단상 액체 열교환기 선정 자료만으로 성능을 판단하지 말고 해당 운전조건을 지원하는 제조사의 선정 프로그램이나 성능자료를 활용해야 합니다.

마지막으로 열교환기와 배관, 밸브 및 안전장치의 설계조건이 서로 일치하는지 확인해야 합니다. 열교환기만 높은 압력등급을 갖추더라도 다른 부품의 허용압력이 부족하면 시스템 전체의 안전성을 확보할 수 없습니다.

8. VFD 펌프 제어와 에너지 효율 평가

Secondary Loop에서는 순환펌프의 전력소비가 전체 에너지 사용량에 영향을 줍니다. 냉각부하가 낮아졌는데도 펌프를 정속으로 운전하면 필요 이상의 유량이 공급될 수 있습니다.

이러한 상황에서는 인버터(VFD)를 이용해 펌프 회전수를 조절하는 방식을 검토할 수 있습니다. 차압이나 유량, 냉각부하에 따라 회전수를 조절하면 실제 요구조건에 맞게 펌프 운전을 최적화할 수 있습니다.

그러나 VFD를 설치하는 것만으로 일정한 에너지 절감률이 보장되는 것은 아닙니다. 절감 효과는 기존 펌프의 운전방식, 부하변동, 배관 저항, 펌프 효율, 제어 설정 및 운전시간에 따라 달라집니다.

특히 CO₂ 2차 시스템은 2상 유동이 발생할 수 있으므로 펌프 회전수만을 기준으로 제어전략을 결정해서는 안 됩니다. 유체의 공급 상태와 회수 상태, 회로 압력, 냉각 코일의 부하 및 제조사의 운전 범위를 함께 확인해야 합니다.

에너지 효율을 비교할 때는 펌프 전력만 측정하는 것도 충분하지 않습니다. 1차 냉동기의 소비전력, 열교환기에서 발생하는 온도차, 냉각 코일의 성능, 제어장치의 전력 및 전체 운전시간을 함께 평가해야 합니다.

실무적으로는 기존 운전 데이터와 개선 후 데이터를 같은 냉각부하와 비슷한 외기조건에서 비교하는 것이 바람직합니다. 이를 통해 시스템 변경이 실제로 전체 전력소비를 줄였는지 판단할 수 있습니다.

9. 축열 시스템과 피크부하 관리

Secondary Loop는 냉각유체를 활용하는 구조이므로 시스템 구성에 따라 축열 설비와 연계할 수 있습니다. 축열 시스템은 냉각부하가 낮은 시간대에 냉열을 저장하고 부하가 증가하는 시간대에 저장된 냉열을 활용하는 방식입니다.

이러한 구성을 검토하면 짧은 시간 동안 발생하는 피크부하를 완화하거나 냉동기 용량과 운전시간을 조정할 가능성이 있습니다. 다만 실제 효과는 시설의 부하 패턴과 전력요금 구조, 축열조 용량, 냉동기 운전조건에 따라 달라집니다.

축열조는 단순히 크게 설치한다고 경제성이 좋아지는 것이 아닙니다. 시간대별 냉각부하와 저장 가능한 열량, 충전 및 방열 시간, 유체의 운전온도 범위, 펌프 동력 및 설치비를 함께 계산해야 합니다.

또한 축열조를 적용할 경우 저장조와 연결배관의 열손실, 제어밸브, 센서 및 유지관리 조건도 검토해야 합니다.

따라서 축열 시스템의 경제성은 냉동기 용량 조정 효과, 피크전력 감소 가능성, 축열조와 제어장치의 투자비, 추가 펌프 동력을 종합적으로 비교해 판단해야 합니다.

10. CO₂ 시스템의 압력 및 안전설계

CO₂(R-744)를 2차 냉각유체로 사용하는 시스템에서 가장 중요한 설계 항목 가운데 하나는 압력관리입니다.

CO₂는 온도와 압력에 따라 액체와 증기 상태가 달라집니다. 시스템이 정지한 상태에서 주변 온도가 상승하면 밀폐된 구간의 압력이 높아질 수 있으므로 정상 운전압력만으로 배관과 장비의 설계조건을 결정해서는 안 됩니다.

설계 단계에서는 다음 항목을 확인해야 합니다.

1. 정상 운전압력과 예상되는 최대 압력
2. 정지 및 전원 차단 상태에서의 압력 상승 가능성
3. 배관, 밸브, 열교환기, 리시버의 설계압력과 온도
4. 밀폐 구간의 열팽창과 압력방출장치
5. 압력센서와 제어장치의 설정 및 고장 대응
6. 차단밸브의 배치와 유지보수 절차
7. 압력시험과 누설시험 방법
8. CO₂ 누설 시 작업자 안전 및 환기 조건
9. 적용되는 국내 법규와 관련 설계 표준

특히 액체 CO₂가 밸브 사이에 갇힐 수 있는 구간은 온도 상승에 따른 압력 증가를 검토해야 합니다. 필요한 경우 해당 구간의 압력을 안전하게 방출할 수 있도록 설계해야 하며, 방출 위치와 배출 방식도 안전하게 계획해야 합니다.

CO₂는 무색이며 높은 농도에서는 질식 위험을 일으킬 수 있습니다. 따라서 기계실이나 밀폐된 공간에 설치하는 경우 누설 가능성과 환기, 감지 및 비상 대응 절차를 검토해야 합니다.

설계압력과 압력방출장치 설정값은 모든 프로젝트에 동일한 수치를 적용하는 방식으로 정해서는 안 됩니다. 실제 운전조건, 예상 정지조건, 장비의 허용압력, 제조사 자료 및 적용 법규를 기준으로 결정해야 합니다.

관련 기준으로는 ASHRAE Standard 15의 냉동 시스템 안전 요구사항과 ASME B31.5의 냉동 배관 관련 기준 등을 검토할 수 있습니다. 다만 해당 기준의 적용 범위와 최신판, 국내 법규상 요구사항은 프로젝트 조건에 따라 별도로 확인해야 합니다.

11. CO₂ Secondary Loop 설계 단계별 실무 체크리스트

CO₂ 2차 냉각 시스템의 효율과 안전성을 검토할 때는 다음 순서로 설계를 진행하는 것이 좋습니다.

1단계 — 냉각부하 산정

냉동·냉장 창고, 쇼케이스 및 공정설비별로 필요한 냉각부하를 산정합니다. 제품 반입, 문 개방, 제상, 조명, 작업자 및 외기 유입 등 부하에 영향을 주는 요소를 검토하고 시간대별 부하변동도 확인합니다.

2단계 — CO₂ 운전조건 결정

CO₂의 공급 압력과 온도, 열교환기 입구 및 출구 상태, 예상 증발 조건을 설정합니다. 단상 액체 운전인지 2상 운전인지 명확히 구분하고, 해당 조건에 적합한 열역학적 물성자료를 사용합니다.

3단계 — 질량유량과 압력손실 계산

냉각부하와 엔탈피 변화 또는 적절한 단상 열수지식을 이용해 필요한 유량을 계산합니다. 배관과 밸브, 열교환기, 분기회로의 압력손실을 합산하고, 운전조건에 맞는 배관 크기와 제어장치를 선정합니다.

4단계 — 열교환기와 펌프 선정

열교환기의 냉각능력, 접근온도차, 압력손실, 설계압력 및 재질 적합성을 확인합니다. 펌프는 필요한 유량과 차압, 운전범위 및 효율을 기준으로 선정하고, 2상 CO₂ 시스템에 적합한 펌프 및 제어 구성을 제조사 자료로 검증합니다.

5단계 — 배관 균형과 제어 검토

분기회로의 유량 편차를 확인하고 Reverse Return, 밸런싱 밸브 또는 차압 제어 적용 여부를 결정합니다. 냉각부하가 변할 때 유량과 압력이 안정적으로 유지되는지 검토합니다.

6단계 — 압력보호와 안전관리

정상 운전과 정지 상태를 포함한 압력 조건을 검토합니다. 배관과 열교환기의 설계압력, 밀폐 구간의 열팽창, 압력방출장치, CO₂ 감지, 환기 및 비상 대응 절차를 설계에 반영합니다.

7단계 — 실제 운전 데이터 검증

시운전 후 냉각부하, 공급·환수 상태, 압력, 유량, 펌프 전력 및 냉동기 소비전력을 기록합니다. 설계값과 실제 운전값을 비교하고, 부하 변화에 따라 제어 설정을 조정합니다.

결론 — CO₂ 2차 냉각 시스템의 효율은 전체 설계에서 결정됩니다

CO₂(R-744)를 활용한 Secondary Loop는 냉각 공간에 1차 냉매를 직접 공급하는 범위를 줄이고, 시스템 구성에 따라 CO₂의 2상 열전달 특성을 활용할 수 있는 냉각 방식입니다.

특히 2상 방식에서는 잠열을 이용해 열을 운반하므로 필요한 질량유량과 배관 크기, 펌핑동력을 줄일 가능성이 있습니다. 그러나 이러한 이점은 운전 압력과 열교환 조건, 배관 네트워크 및 제어방식에 따라 달라지므로 모든 시스템에서 동일하게 나타나는 것은 아닙니다.

글리콜 브라인 시스템은 단상 액체의 비열과 온도차를 중심으로 유량을 계산하는 반면, CO₂ 2차 시스템은 운전 구성에 따라 엔탈피 변화와 2상 유동 특성을 고려해야 합니다. 또한 CO₂는 높은 정지압력과 밀폐 구간의 압력 상승 가능성을 검토해야 하므로 압력등급, 압력방출장치 및 안전관리 계획이 중요합니다.

따라서 시스템의 경제성과 에너지 효율을 평가할 때는 냉각유체의 물성만 비교해서는 안 됩니다. 냉각부하, 열교환기 접근온도차, 배관 압력손실, 펌프 전력, 냉동기 소비전력, 설비 투자비 및 유지관리 비용을 함께 검토해야 합니다.

실제 설계에서는 다음 순서가 중요합니다.

냉각부하 산정 → CO₂ 운전조건 결정 → 유량 및 압력손실 계산 → 열교환기 선정 → 배관과 유량 균형 설계 → 펌프 및 제어 검토 → 압력보호장치 선정 → 시운전 및 에너지 성능 검증

CO₂ Secondary Loop는 특정 냉매 하나를 선택하는 문제를 넘어 냉동기, 열교환기, 배관, 펌프, 제어 및 안전설계를 통합적으로 검토하는 엔지니어링 방식입니다. 콜드체인 시설의 실제 부하와 운전 데이터를 바탕으로 설계 결과를 검증할 때 비로소 에너지 효율과 운영 안정성을 함께 확보할 수 있습니다.

참고 자료 및 기술 출처

1. ASHRAE, 2026 ASHRAE Handbook—Refrigeration, Chapter 15: Retail Food Store Refrigeration and Equipment. CO₂ 2차 냉각 시스템, 2상 운전 및 정지압력 관련 내용.
2. ASHRAE, 2026 ASHRAE Handbook—Refrigeration, Chapter 13: Secondary Coolants in Refrigeration Systems. 2차 냉각유체 선정, 유량, 압력손실, 배관 균형 및 안전설계 관련 내용.
3. ASHRAE, 2026 ASHRAE Handbook—Refrigeration 공식 목차 및 개요.
4. Danfoss, CO₂ refrigeration solutions for food retail, commercial, and industrial refrigeration. CO₂ 냉동 시스템 및 2차 냉각 방식에 관한 기술 자료.
5. ASHRAE Standard 15, Safety Standard for Refrigeration Systems. 냉동 시스템의 안전 요구사항을 확인하기 위한 표준 자료.
6. ASME B31.5, Refrigeration Piping and Heat Transfer Components. 냉동 배관 및 열전달 구성품 관련 설계 기준.

※ 본 글은 공개된 기술 자료를 바탕으로 한 일반적인 설계 정보입니다. 실제 설비의 유량, 관경, 설계압력, 압력방출장치 및 펌프 용량은 프로젝트별 부하조건과 제조사 성능자료, 적용 법규 및 관련 표준을 확인하여 결정해야 합니다.
