암모니아 vs 이산화탄소 vs 프로판｜3대 자연냉매 물리적 특성과 열역학 성능 비교 분석

자연냉매 비교, 암모니아 R-717, 이산화탄소 R-744, 프로판 R-290, 냉매 안전등급, 냉동 COP, 임계온도, 체적 냉동능력, CO₂ 초임계 사이클, NH₃/CO₂ 캐스케이드 시스템, R-290 가연성 안전설계 등 산업용·상업용 냉동설비의 냉매 선정에 필요한 핵심 정보를 정리합니다.

냉동공조 산업에서는 지구온난화 영향을 줄이면서 에너지 효율과 설비 안전성을 동시에 확보할 수 있는 냉매를 찾는 것이 중요한 과제가 되고 있습니다.

대표적인 자연냉매로는 암모니아(R-717), 이산화탄소(R-744), 프로판(R-290)이 있습니다.

세 냉매는 모두 자연계에 존재하는 물질이라는 공통점이 있지만 냉동공학적으로는 매우 다른 특성을 가지고 있습니다.

R-717은 높은 효율과 산업용 냉동 분야에서의 오랜 적용 경험이 장점이지만 독성 및 가연성 관리가 필요합니다.

R-744는 불연성 A1 냉매이면서 높은 체적 냉동능력을 갖지만 임계온도가 낮아 고온환경에서는 초임계 운전이 중요한 설계변수가 됩니다.

R-290은 우수한 열역학적 특성과 낮은 GWP가 장점이지만 A3 고가연성 냉매이므로 충전량과 점화원 관리가 중요합니다.

따라서 세 냉매를 단순히 “어느 냉매가 가장 좋은가”라는 방식으로 비교하기보다는 어떤 냉동온도와 설비 규모, 설치환경에 어떤 냉매가 적합한가라는 관점에서 평가해야 합니다.

UNEP 역시 자연냉매를 포함한 저GWP 냉매의 선정 과정에서 성능, 비용, 가용성, 독성, 가연성, 운전압력 및 에너지효율을 함께 고려해야 한다고 설명하고 있습니다.

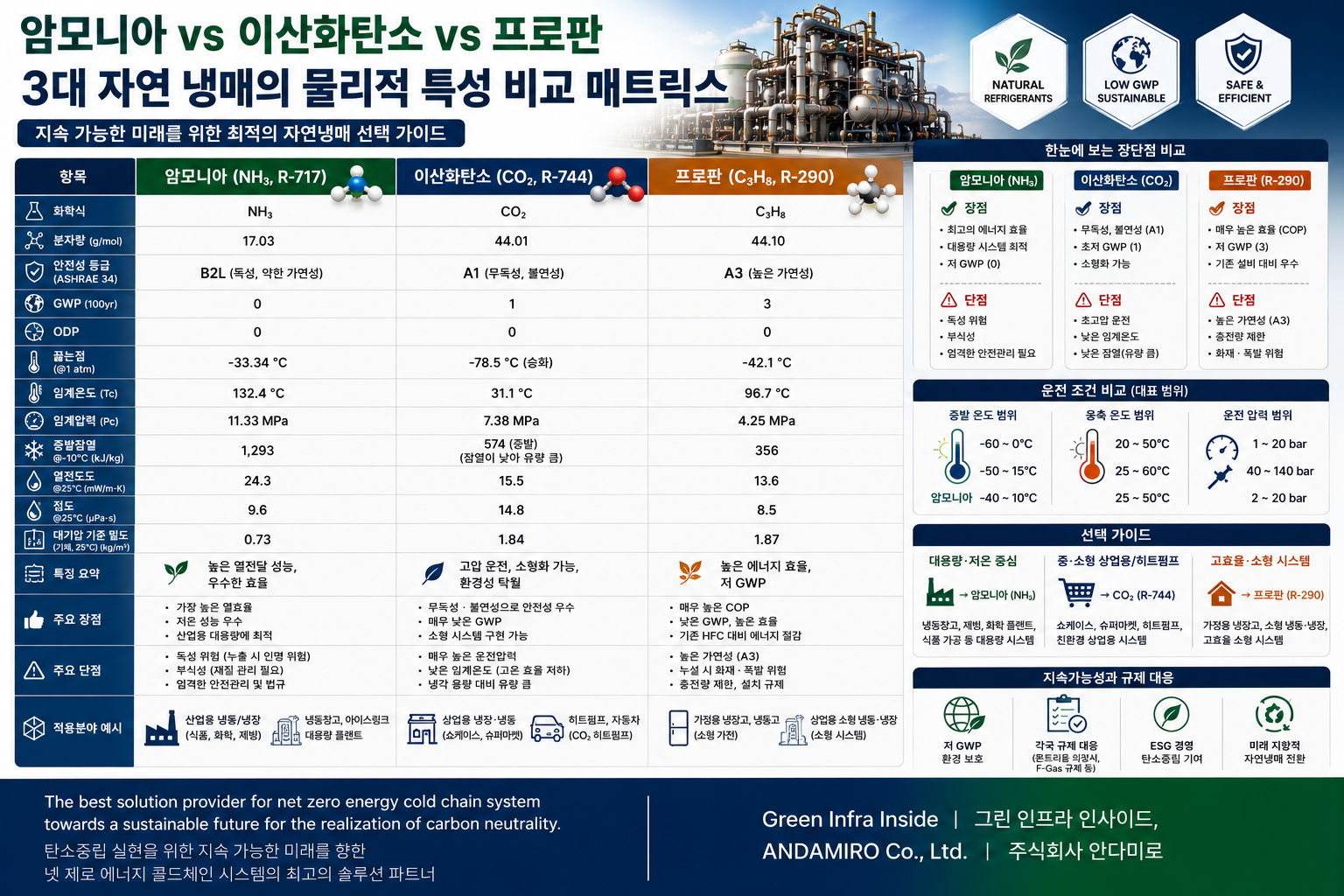

3대 자연냉매 비교 매트릭스

1. 자연냉매 선정이 중요한 이유

냉동공조 산업에서는 냉매의 지구온난화 영향을 줄이는 동시에 에너지효율과 설비 안전성을 확보하는 것이 중요한 설계 과제가 되고 있습니다. 특히 냉동창고, 식품공장, 대형마트, 저온 물류센터와 같은 시설에서는 냉매 선택이 압축기와 열교환기 구성뿐 아니라 배관 설계, 안전설비, 유지보수 방식 및 장기 운영비에도 영향을 미칩니다.

대표적인 자연냉매는 암모니아(R-717), 이산화탄소(R-744), 프로판(R-290)입니다. 세 냉매는 자연계에 존재하는 물질이라는 공통점이 있지만, 열역학적 특성 및 안전관리 요구사항은 서로 다릅니다.

암모니아는 대형 산업용 냉동시스템에서 활용되는 냉매로, 열역학적 성능과 산업용 적용 경험이 중요한 장점입니다. 이산화탄소는 높은 체적 냉동능력과 A1 안전등급이 특징이지만, 낮은 임계온도와 높은 운전압력을 고려해야 합니다. 프로판은 낮은 지구온난화지수(GWP)와 우수한 열역학적 특성을 갖지만 A3 가연성 냉매이므로 충전량과 점화원 관리가 중요합니다.

따라서 자연냉매를 비교할 때는 단순히 어느 냉매의 성능이 더 좋은지를 판단하기보다, 설비 용량과 목표 냉동온도, 외기조건, 설치공간, 안전관리 역량 및 운전비용을 함께 평가해야 합니다.

2. R-717·R-744·R-290 기본 물성 비교

2-1. 주요 물성과 안전등급

구분	암모니아 R-717	이산화탄소 R-744	프로판 R-290
화학식	NH₃	CO₂	C₃H₈
냉매 유형	무기계 자연냉매	무기계 자연냉매	탄화수소계 자연냉매
일반적인 안전등급	B2L	A1	A3
임계온도(약)	132.4℃	31.1℃	96.7℃
주요 설계 고려사항	독성, 재질 적합성, 누설 대응	고압, 고온 운전, 질식 위험	가연성, 충전량, 점화원
대표적인 적용 검토 분야	산업용 냉동, 공정냉각	상업용·산업용 냉동, 저온 및 캐스케이드	소형 상업용 냉동기기, 독립형 냉동장치

표의 임계온도는 대표적인 물성값을 반올림한 값입니다. 실제 냉동사이클의 성능은 임계온도 하나만으로 결정되지 않습니다. 증발온도, 응축 또는 가스쿨러 출구조건, 과열도, 과냉도, 압축기 효율, 열교환기 접근온도 및 제어 방식에 따라 결과가 달라집니다.

안전등급 역시 단순한 위험도 순위가 아닙니다. A/B는 독성 분류를, 1·2L·3은 가연성 관련 분류를 나타냅니다. 따라서 A1인 CO₂도 고압 및 질식 위험을 고려해야 하며, B2L인 암모니아는 독성과 가연성 특성을 함께 관리해야 합니다. R-290은 A3에 해당하므로 가연성에 대한 엄격한 설계 검토가 필요합니다.

3. 암모니아 R-717의 열역학적 특성과 적용 분야

3-1. 산업용 냉동에 활용되는 이유

암모니아는 오랫동안 산업용 냉동 분야에서 사용되어 온 자연냉매입니다. 대형 냉동창고, 식품가공 공장, 냉동식품 생산시설 및 산업용 공정냉각 설비에서 적용 가능성을 검토할 수 있습니다.

암모니아는 냉동사이클에서 유리한 열역학적 특성을 갖고 있으며, 시스템 구성에 따라 높은 효율을 달성할 수 있습니다. 다만 실제 효율은 냉동온도와 열원 조건, 압축기 형식, 열교환기 설계, 부분부하 운전 및 보조기기 소비전력에 따라 달라집니다. 따라서 모든 운전조건에서 암모니아가 다른 냉매보다 항상 효율이 높다고 단정하는 것은 정확하지 않습니다.

3-2. 암모니아 시스템의 설계와 안전관리

암모니아 시스템에서는 냉매의 열역학적 성능뿐 아니라 안전설계가 중요합니다. 주요 검토항목은 다음과 같습니다.

• 냉매 충전량과 냉매회로 구성
• 기계실 및 설비 배치
• 누설감지와 경보장치
• 환기 및 비상대응 설비
• 안전밸브와 압력방출 배관
• 비상정지 및 차단 절차
• 작업자 교육과 정비 절차
• 배관·밸브·실링재의 재질 적합성

암모니아는 구리 및 일부 구리합금과의 적합성에 문제가 발생할 수 있으므로 해당 재질의 사용 가능 여부를 설계기준과 제조사 자료에 따라 확인해야 합니다. 모든 구성품이 암모니아와 호환된다고 가정해서는 안 됩니다.

또한 독성 위험을 고려해 누설 가능성과 누설 이후의 확산 경로를 검토해야 합니다. 암모니아를 사용하는 산업용 설비에서는 관련 법규와 적용 표준, 시설별 위험성 평가를 바탕으로 안전설비를 설계해야 합니다.

4. 이산화탄소 R-744의 열역학적 특성과 초임계 사이클

4-1. 높은 체적 냉동능력과 운전압력

이산화탄소는 R-744로 표기하는 자연냉매입니다. CO₂ 시스템은 높은 체적 냉동능력을 활용할 수 있어 설계조건에 따라 배관과 압축기 구성을 효율적으로 검토할 수 있습니다. 다만 실제 배관경과 구성품 크기는 냉매 유량, 압력손실, 배관 길이 및 설계기준을 바탕으로 산정해야 합니다.

CO₂의 임계온도는 약 31.1℃로 비교적 낮습니다. 이 때문에 고온 환경에서 운전하는 시스템은 고압측에서 초임계 사이클로 작동할 수 있습니다. 이때는 일반적인 응축기 대신 가스쿨러를 사용하는 초임계 CO₂ 시스템이 적용될 수 있으며, 고압측 압력과 가스쿨러 출구온도를 적절히 제어하는 것이 중요합니다.

다만 외기온도가 31℃를 넘는다고 해서 시스템이 반드시 초임계 상태로 운전되는 것은 아닙니다. 실제 운전 상태는 냉매의 압력과 온도, 시스템 구성 및 제어조건에 의해 결정됩니다.

4-2. CO₂ 시스템에서 주의할 안전요소

CO₂는 A1 등급으로 분류되어 가연성 냉매와는 다른 안전관리 접근이 가능합니다. 그러나 A1이라는 분류가 위험이 없다는 뜻은 아닙니다.

첫째, CO₂ 냉동시스템은 높은 압력에서 운전될 수 있으므로 압력용기, 배관, 밸브, 압축기 및 열교환기의 설계압력을 확인해야 합니다. 둘째, 설비가 정지한 상태에서도 주변 온도 상승으로 차단된 냉매 구간의 압력이 높아질 수 있으므로 정지 상태의 압력상승과 압력방출 대책을 검토해야 합니다. 셋째, 밀폐공간에 CO₂가 누설되면 산소농도가 낮아져 질식 위험이 발생할 수 있습니다.

따라서 CO₂ 시스템은 고압 보호, 안전밸브, 차단구간 관리, 누설 대응 및 환기 계획을 포함해 설계해야 합니다.

5. 프로판 R-290의 성능과 가연성 안전설계

5-1. R-290의 열역학적 특성

프로판은 R-290으로 표기하는 탄화수소계 자연냉매입니다. 낮은 GWP와 우수한 열역학적 특성으로 인해 소형 상업용 냉동기기, 독립형 쇼케이스 및 일부 냉장·냉동 장치에서 적용 가능성이 검토되고 있습니다.

그러나 냉매 자체의 물성만으로 실제 시스템 효율을 판단해서는 안 됩니다. 압축기 성능, 증발온도, 응축온도, 열교환기 크기, 냉매 충전량, 운전제어 및 부분부하 특성을 함께 고려해야 합니다. 특히 R-290 시스템을 다른 냉매 시스템과 비교할 때는 동일한 냉동능력과 운전조건, 같은 평가 경계를 적용해야 공정한 비교가 가능합니다.

5-2. A3 가연성과 충전량 관리

R-290의 가장 중요한 설계요소는 A3 가연성입니다. 누설된 냉매가 공기와 가연성 혼합물을 형성하고 점화원이 존재하면 화재 또는 폭발 위험이 발생할 수 있습니다.

따라서 설계 단계에서는 냉매 충전량, 냉매회로의 누설 가능성, 설치공간의 구조, 전기부품의 적합성, 점화원 관리, 환기, 필요한 감지·차단 기능 및 정비 절차를 함께 검토해야 합니다. 충전량만 줄인다고 모든 위험이 자동으로 해소되는 것은 아니며, 실제 설비에 적용되는 표준과 법규를 확인해야 합니다.

IEC 60335-2-89는 상업용 냉장·냉동기기 및 제빙기 등 특정 제품의 안전 요구사항을 다루는 표준입니다. 하지만 산업용 냉동시스템이나 저온실 등 모든 냉동설비에 일률적으로 적용되는 규격은 아닙니다. 따라서 적용 대상 제품과 시스템 구성을 확인하고 해당 표준의 범위 및 최신 적용판을 검토해야 합니다.

6. 세 자연냉매의 장단점 및 시스템별 적용 방향

6-1. 냉매별 주요 장점과 검토사항

암모니아 R-717은 대형 산업용 냉동 및 공정냉각 설비에서 검토할 수 있습니다. 장기간 축적된 산업용 적용 경험과 열역학적 특성이 장점이지만, 독성·가연성 관리와 재질 적합성, 기계실 안전설계가 중요합니다.

이산화탄소 R-744는 높은 체적 냉동능력과 A1 안전등급이 특징입니다. 상업용·산업용 냉동과 저온 시스템, 캐스케이드 구성 등에서 활용 가능성을 검토할 수 있습니다. 반면 높은 운전압력과 낮은 임계온도 때문에 고압 설계와 운전제어가 중요합니다.

프로판 R-290은 낮은 GWP와 우수한 열역학적 특성이 장점이며, 소형 상업용 냉동기기 등에서 적용을 검토할 수 있습니다. 다만 A3 가연성에 대응하기 위해 충전량과 점화원, 설치환경 및 정비 안전을 종합적으로 관리해야 합니다.

6-2. 어떤 냉매가 적합한가?

냉매 선정은 설비 규모만으로 결정할 수 없습니다. 대형 산업용 설비라고 해서 반드시 암모니아가 최적이라고 단정할 수 없으며, 저온 시스템이라고 해서 모든 경우에 CO₂가 유리한 것도 아닙니다. 소형 장치 역시 R-290의 가연성 요구사항과 제품별 적용기준을 충족할 수 있는지 확인해야 합니다.

냉매를 선정하기 전에는 목표 증발온도, 냉동능력, 외기 설계조건, 열원 온도, 설치공간, 유지보수 인력, 부품 공급성, 관련 법규 및 초기 투자비를 함께 검토하는 것이 바람직합니다.

7. NH₃/CO₂ 캐스케이드 시스템의 설계 원리

암모니아와 CO₂를 결합한 캐스케이드 시스템은 서로 다른 냉매의 특성을 활용하는 냉동시스템 구성입니다. 일반적으로 상부 사이클에는 암모니아를, 하부 사이클에는 CO₂를 사용하며 두 회로 사이에 캐스케이드 열교환기를 설치합니다.

상부 사이클은 캐스케이드 열교환기에서 하부 사이클의 열을 받아 방출하고, 하부 사이클은 냉동 대상에서 흡수한 열을 상부 사이클로 전달합니다. 이를 통해 저온 냉동을 구현하면서 냉매별로 회로를 분리하는 구성을 검토할 수 있습니다.

이 방식은 대형 냉동창고나 저온 물류시설 등에서 검토할 수 있지만, 적용 여부는 설계온도와 부하, 투자비, 운전압력, 운전제어 및 유지보수 능력에 따라 달라집니다. 암모니아 회로와 CO₂ 회로가 분리되어 있다고 해도 각 회로의 누설, 압력상승, 안전밸브 및 비상대응 계획을 별도로 검토해야 합니다.

8. 고온기후에서 CO₂ 냉동시스템을 검토할 때

고온다습한 지역에서는 CO₂ 시스템의 가스쿨러 성능과 고압측 제어가 중요한 설계요소가 됩니다. 외기조건이 높아지면 가스쿨러 출구온도와 시스템 운전조건이 달라지고, 그 결과 냉동능력과 소비전력도 변할 수 있습니다.

설계 시에는 다음과 같은 기술을 시스템 조건에 맞춰 검토할 수 있습니다.

• 가스쿨러의 열교환 성능과 접근온도
• 고압측 압력제어 최적화
• 증발온도와 흡입 과열도 관리
• 병렬압축기 적용 가능성
• 이젝터 적용 가능성
• 열회수 활용
• 증발식 프리쿨링 적용성
• 부분부하 운전과 제어 알고리즘

이 기술들이 모든 설비에서 동일한 효과를 내는 것은 아닙니다. 예를 들어 증발식 프리쿨링은 외기 습도와 물 공급, 수질관리 및 유지보수 조건의 영향을 받습니다. 병렬압축기와 이젝터 역시 시스템 구성과 운전영역에 따라 효과가 달라질 수 있습니다.

따라서 특정 기술의 적용 여부는 연간 기상자료, 냉동부하 프로파일, 제조사 성능자료 및 에너지 시뮬레이션 결과를 바탕으로 판단해야 합니다.

9. COP를 넘어선 에너지 및 경제성 평가

COP는 냉동능력을 소비전력으로 나눈 성능지표입니다. 동일한 운전조건에서 냉동사이클을 비교할 때 유용하지만, COP 하나만으로 실제 설비의 연간 에너지비용이나 경제성을 완전히 판단할 수는 없습니다.

실제 냉동시설에서는 압축기뿐 아니라 응축기 또는 가스쿨러 팬, 펌프, 제어장치 및 보조설비도 전력을 소비합니다. 또한 계절별 외기조건과 부분부하 운전, 제상, 유지보수 상태에 따라 에너지 사용량이 달라집니다.

따라서 자연냉매 시스템을 비교할 때는 다음 항목을 함께 평가하는 것이 좋습니다.

• 설계점 COP 및 부분부하 성능
• 연간 전력소비량과 최대전력
• 냉동능력과 목표온도 유지 능력
• 압축기·팬·펌프의 총소비전력
• 초기 설비투자비와 설치공사비
• 안전설비 및 교육 비용
• 냉매 충전량과 누설관리 비용
• 유지보수와 부품 수급성
• 설비 수명 및 교체주기
• 냉매 회수와 폐기 절차

연간 에너지 사용량을 비교하려면 가능한 한 같은 냉동부하, 운전시간, 목표온도 및 기상조건을 사용해야 합니다. 조건이 서로 다른 성능표의 COP 수치만 나란히 놓으면 실제 설비 간 성능 차이를 잘못 해석할 수 있습니다.

10. 자연냉매 선정 실무 체크리스트

냉동설비의 신설이나 냉매 전환을 검토할 때는 다음 항목을 설계검토표에 포함하는 것이 좋습니다.

1. 냉동부하 계산과 부하 변화 분석
2. 목표 증발온도와 방열 조건 설정
3. 냉매 물성 및 안전등급 확인
4. 압축기 성능과 운전범위 확인
5. 열교환기 용량과 접근온도 검토
6. 배관경 및 압력손실 계산
7. 설계압력과 압력보호장치 확인
8. 냉매 충전량 및 누설 가능성 평가
9. 냉매별 재질 적합성 확인
10. 환기·누설감지·경보 및 비상정지 검토
11. 안전밸브와 압력방출 경로 확인
12. 설치·운전·정비 절차 마련
13. 관련 법규와 제품별 적용 표준 확인
14. 연간 에너지 사용량 추정
15. 초기 투자비와 유지보수비 비교
16. 작업자 교육 및 비상대응 훈련
17. 냉매 회수·재사용·폐기 절차 마련
18. 제조사 자료와 현장 조건의 일치 여부 확인

이 체크리스트는 초기 검토를 위한 항목이며, 실제 설계에서는 적용 국가의 법규와 표준, 제조사 기술자료 및 설비별 위험성 평가를 함께 확인해야 합니다.

11. 결론: 냉매보다 중요한 시스템 매칭

암모니아 R-717, 이산화탄소 R-744, 프로판 R-290은 모두 자연냉매이지만 열역학적 특성과 안전관리 요구사항은 서로 다릅니다.

암모니아는 대형 산업용 냉동 및 공정냉각에서 검토할 수 있으며, 독성과 가연성에 대한 체계적인 안전설계가 필요합니다. CO₂는 높은 체적 냉동능력과 A1 안전등급이 특징이지만, 고압 운전과 낮은 임계온도를 고려한 시스템 설계가 중요합니다. 프로판은 낮은 GWP와 우수한 열역학적 특성이 장점이지만, A3 가연성에 대응하는 충전량·점화원·설치환경 관리가 필요합니다.

따라서 냉매 선정의 핵심은 특정 냉매를 모든 설비에 적용하는 것이 아닙니다. 냉동온도, 부하, 외기조건, 설비 규모, 설치공간, 안전요건, 전력비용 및 유지보수 역량을 종합해 설비에 적합한 시스템을 구성하는 것입니다.

자연냉매 적용은 냉매 선택만으로 끝나지 않습니다. 냉매 물성, 냉동사이클, 압축기, 열교환기, 배관, 제어장치, 안전설비 및 유지보수 체계가 유기적으로 연결되어야 합니다.

냉동설비의 장기적인 성능을 확보하려면 친환경성만 강조하기보다 안전성과 에너지효율, 설비투자비 및 운영성을 함께 검토해야 합니다. 이러한 시스템 중심의 접근이 자연냉매를 실제 현장에 합리적으로 적용하기 위한 기본 원칙입니다.

참고자료

1. ASHRAE, Refrigerant Designations and Safety Classifications
2. UNEP OzonAction, Refrigerant Management
3. IEC, IEC 60335-2-89:2019 — 상업용 냉장·냉동기기 및 제빙기 안전 요구사항

참고자료 활용 시에는 각 기관에서 제공하는 표준의 적용 범위와 최신 개정·정오표를 확인해야 합니다. 본문은 자연냉매의 일반적인 특성과 설계 검토 방향을 설명하기 위한 자료이며, 개별 프로젝트의 설계도서나 법적 적합성 검토를 대신하지 않습니다.
