이산화탄소(CO₂, R-744)는 상업용 냉동, 콜드체인 및 산업용 냉동 분야에서 검토되는 대표적인 자연냉매입니다.

몬트리올 의정서 키갈리 개정의정서에 따라 HFC의 생산과 소비가 단계적으로 감축되면서 냉동공조 업계에서는 기존 고GWP 냉매를 대체할 수 있는 다양한 냉매와 시스템 기술을 검토하고 있습니다.

UNEP는 이러한 전환에서 냉매의 GWP만 비교하는 것이 아니라 에너지 효율, 안전성, 경제성 및 냉매의 회수·재활용·폐기까지 함께 고려해야 한다고 설명합니다. 또한 고온 외기 조건에서는 일부 저GWP 대체냉매의 적용에 별도의 기술적 검토가 필요하다고 안내하고 있습니다.

CO₂ 시스템은 이러한 변화 속에서 중요한 선택지이지만, 일반적인 HFC 시스템과는 운전 특성이 상당히 다릅니다.

특히 낮은 임계온도와 높은 압력이라는 특징 때문에 Transcritical 사이클에 대한 이해가 필수적이며, 열대 및 고온 지역에서는 가스쿨러 제어, 고압제어, 플래시가스 관리, 병렬압축 및 이젝터 등의 기술을 시스템 조건에 맞게 검토할 필요가 있습니다.

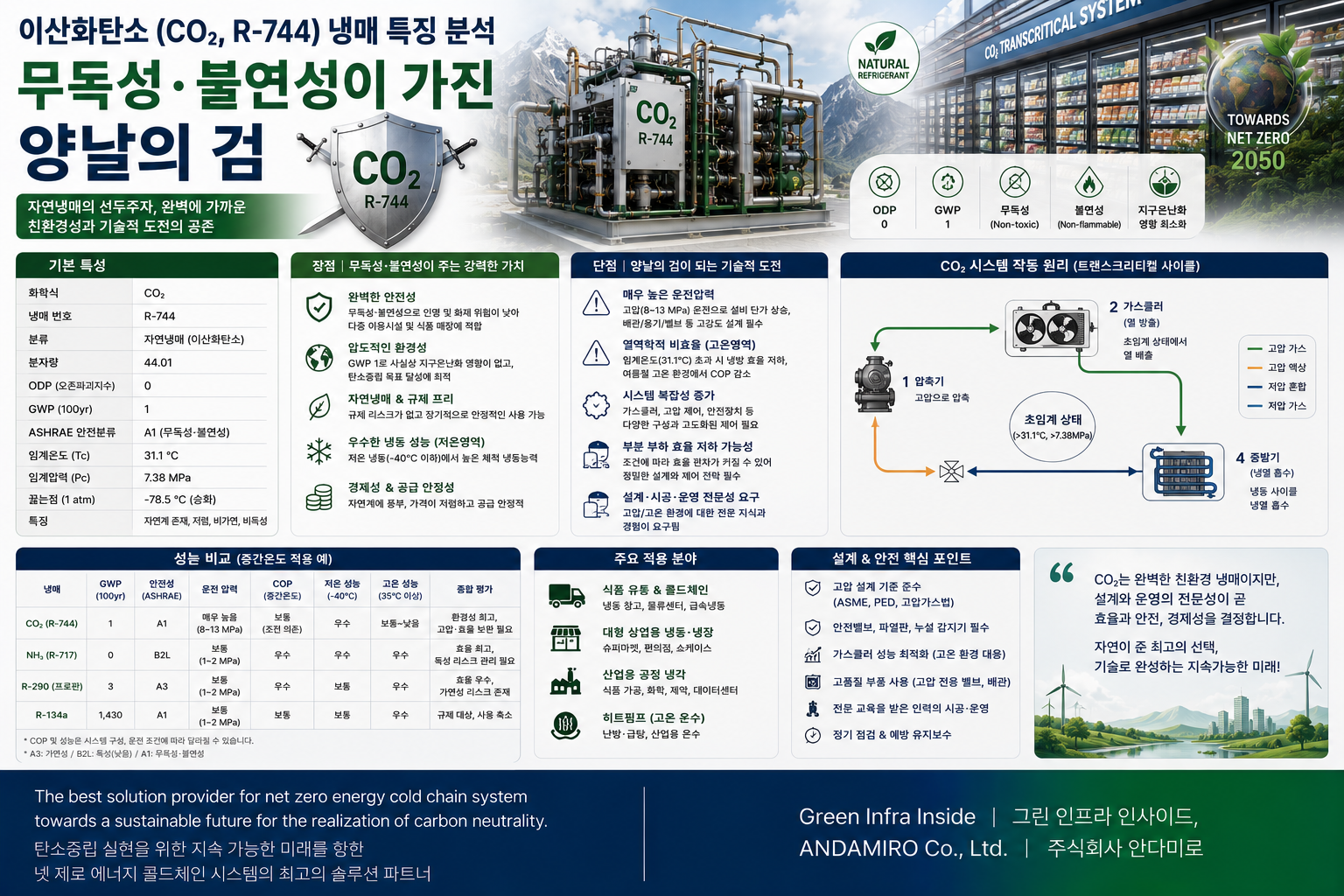

CO₂(R-744), 안전성과 고압의 양날의 검

1. CO₂(R-744) 냉매가 주목받는 이유

이산화탄소(CO₂)는 자연계에 존재하는 물질을 냉매로 활용하는 자연냉매 가운데 하나입니다. 냉동공조 분야에서는 냉매번호 R-744로 표기하며, 상업용 냉동설비, 식품 보관시설, 콜드체인 물류센터 및 산업용 냉동시스템 등에서 적용 가능성을 검토하고 있습니다.

냉동공조 업계에서 CO₂가 주목받는 배경에는 냉매의 환경적 영향과 에너지 효율을 함께 고려하려는 움직임이 있습니다. 몬트리올 의정서의 키갈리 개정의정서는 수소불화탄소(HFC)의 생산과 소비를 단계적으로 감축하도록 정하고 있습니다. 이에 따라 설비 운영자는 기존 냉매를 유지하는 경우뿐 아니라 저GWP 냉매로 전환할 경우의 기술적·경제적 조건도 검토할 필요가 있습니다.

CO₂는 냉매로 사용할 때 일반적으로 GWP 기준값 1을 적용합니다. 그러나 냉매 자체의 GWP가 낮다는 사실만으로 설비 전체의 온실가스 배출량이 자동으로 줄어드는 것은 아닙니다. 냉매 누설에 따른 직접 배출뿐 아니라 압축기와 팬 등이 소비하는 전력에서 발생하는 간접 배출도 함께 평가해야 합니다.

따라서 CO₂ 시스템의 적합성을 판단할 때는 냉매의 환경적 특성, 연간 전력 소비량, 설비의 안전성, 유지보수 역량 및 초기 투자비를 종합적으로 검토해야 합니다.

2. CO₂ 냉매의 물리적 특성과 안전성

2-1. 낮은 GWP와 높은 체적 냉동능력

CO₂는 높은 체적 냉동능력을 갖는 냉매입니다. 설계조건에 따라 동일한 냉동능력을 구현하는 데 필요한 냉매의 체적유량과 배관 구성이 기존 냉매 시스템과 다르게 나타날 수 있습니다. 다만 실제 배관 직경과 장비 크기는 냉매의 물성만으로 결정되지 않습니다.

냉동능력, 질량유량, 배관 길이, 허용 압력손실, 냉매 유속, 오일 회수 조건 및 시스템 구성 등을 함께 계산해야 합니다. 따라서 CO₂를 사용하면 모든 배관이 일정 비율로 작아진다고 일반화하는 것은 적절하지 않습니다.

2-2. A1 안전분류가 의미하는 것

CO₂는 ASHRAE Standard 34의 냉매 안전분류에서 A1로 분류됩니다. 이 분류에서 A는 독성 분류상 낮은 독성 등급을 의미하고, 1은 해당 시험 및 분류 기준에서 화염 전파가 없는 등급을 의미합니다. 이는 CO₂가 모든 상황에서 인체에 무해하다는 뜻은 아닙니다.

CO₂가 밀폐된 공간에 누출되어 농도가 높아지면 산소 부족과 고농도 노출에 따른 건강 위험이 발생할 수 있습니다. 또한 CO₂ 냉동시스템은 높은 압력으로 운전될 수 있으므로 배관 파손, 부품 고장 및 정비 작업 중의 위험도 관리해야 합니다.

설계 단계에서는 다음 항목을 검토해야 합니다.

• 배관과 구성품의 설계압력 및 압력등급
• 압력방출장치의 선정과 안전한 방출 위치
• 기계실 환기와 누설감지 필요성
• 비상정지 및 경보 체계
• 정비 시 차단·감압 절차
• 작업자 교육과 비상대응 절차
• 정기적인 기밀점검과 부품 상태 확인

실제 적용 기준과 필수 설치 항목은 시설 유형, 설비 규모, 설치 국가의 법규 및 적용 표준에 따라 확인해야 합니다.

3. 임계온도와 초임계 운전의 이해

CO₂ 냉동시스템의 중요한 특징은 임계온도가 약 31.1℃로 낮다는 점입니다. 임계점은 액체와 기체의 구분이 사라지는 상태의 경계와 관련된 열역학적 조건입니다.

일반적인 냉동시스템은 응축기에서 고온·고압 냉매의 열을 외부로 방출하고 냉매를 액체로 응축시킵니다. 반면 CO₂ 시스템에서는 고압측 냉매 상태가 임계점 위에 놓일 수 있습니다. 이때 열을 방출하는 장치는 일반적인 응축기와 달리 가스쿨러(Gas Cooler)로 구분됩니다.

이러한 운전영역을 초임계 또는 Transcritical 운전이라고 합니다. Transcritical 시스템에서는 가스쿨러에서 냉매가 열을 방출하더라도 기존의 응축 과정과 동일한 방식으로 액체가 만들어지는 것은 아닙니다. 따라서 가스쿨러 출구온도와 고압측 압력의 조합이 시스템 성능에 중요한 영향을 미칩니다.

여기서 임계온도 31.1℃를 외기온도와 동일한 개념으로 이해해서는 안 됩니다. 외기온도가 임계온도보다 높다고 해서 모든 CO₂ 시스템이 자동으로 초임계 운전 상태가 되는 것은 아닙니다. 실제 운전상태는 냉매의 고압측 압력과 온도, 가스쿨러의 열교환 조건 및 제어전략에 따라 달라집니다.

따라서 시스템 설계 시에는 외기온도만 확인하는 것이 아니라 가스쿨러 출구조건, 고압측 운전범위, 냉동부하 및 연간 운전시간을 함께 검토해야 합니다.

4. Transcritical CO₂ 냉동사이클의 구성

일반적인 Transcritical CO₂ 냉동시스템의 주요 구성요소는 압축기, 가스쿨러, 고압 제어장치, 팽창장치, 증발기 및 필요에 따라 설치되는 플래시탱크 등입니다.

기본적인 냉매 흐름은 다음과 같이 정리할 수 있습니다.

압축기 → 가스쿨러 → 고압 제어장치 → 팽창장치 → 증발기 → 압축기

시스템 구성에 따라 팽창 후 발생한 냉매를 플래시탱크에서 분리하거나, 중간압력 가스를 별도의 압축기로 처리하는 방식이 추가될 수 있습니다. 상업용 부스터 시스템처럼 중온 및 저온 냉동부하를 통합하는 설계도 적용할 수 있습니다.

각 구성요소는 서로 독립적으로 성능을 결정하지 않습니다. 예를 들어 가스쿨러의 열교환 성능이 달라지면 출구 냉매온도가 변하고, 이는 고압제어와 팽창 후 플래시가스 발생량에 영향을 줄 수 있습니다. 플래시가스 처리 방식은 압축기 운전조건과 전체 시스템의 전력 소비량에도 영향을 미칩니다.

따라서 Transcritical CO₂ 시스템은 특정 부품 하나의 효율만으로 평가하기보다 냉매의 열역학적 상태 변화와 각 구성요소의 제어가 연결되는 시스템으로 이해해야 합니다.

5. 고압제어와 가스쿨러 설계

5-1. 고압제어가 중요한 이유

Transcritical CO₂ 시스템에서 고압측 압력은 냉동능력과 소비전력에 영향을 미치는 주요 변수입니다. 고압측 압력을 무조건 낮추거나 높이는 것이 항상 유리한 것은 아닙니다. 가스쿨러 출구온도와 증발조건 등 여러 변수에 따라 적정 운전점이 달라질 수 있습니다.

따라서 제어장치는 실제 운전조건을 고려해 고압측 압력을 조절해야 합니다. 고압제어가 적절하지 않으면 압축기 소비전력 증가, 냉동능력 변화 및 시스템 효율 저하로 이어질 수 있습니다.

설계 검토에서는 다음 항목을 확인하는 것이 좋습니다.

• 고압 제어밸브의 제어범위와 응답특성
• 가스쿨러 출구온도 측정 및 제어
• 압축기 용량제어와 운전범위
• 증발압력 및 팽창장치 제어
• 부분부하와 외기 변화에 대한 제어 안정성
• 고압 이상 시 경보와 보호 로직

5-2. 가스쿨러 설계에서 확인할 항목

가스쿨러는 냉매의 열을 외부로 방출하는 핵심 열교환기입니다. 설계 시에는 설계 외기온도, 냉매 유량, 냉매 입구조건, 목표 출구온도, 팬 소비전력 및 설치 공간을 함께 고려해야 합니다.

특히 고온 외기에서는 냉매와 외기 사이의 온도차가 줄어들 수 있어 열교환 조건이 불리해질 수 있습니다. 이때 가스쿨러의 크기와 공기 흐름, 팬 제어방식이 시스템 성능에 중요한 영향을 줄 수 있습니다.

가스쿨러 용량을 정격 냉동능력만으로 단순하게 선정해서는 안 됩니다. 현장의 설계 외기조건과 냉동부하를 기준으로 열교환 성능을 검토하고, 장비 제조사가 제시하는 운전범위와 압력 조건을 확인해야 합니다.

6. 열대 및 고온다습한 기후에서의 설계 전략

베트남, 태국 등 고온다습한 지역에 CO₂ 시스템을 적용하려면 현지의 기후조건을 설계 입력값으로 반영해야 합니다. 다만 동남아시아의 모든 지역이 동일한 기후를 갖는 것은 아니므로 국가 단위의 평균기온만으로 설계를 결정하는 것은 적절하지 않습니다.

6-1. 연간 기후 데이터와 설계 외기조건 분석

월평균 외기온도만으로는 가스쿨러가 가장 불리한 조건에서 얼마나 오래 운전되는지 파악하기 어렵습니다. 가능하면 시간별 외기온도와 상대습도, 설계 외기조건 및 설비의 시간대별 부하 데이터를 함께 분석해야 합니다.

이러한 분석을 통해 고온 운전시간, 예상되는 초임계 운전영역, 팬 소비전력 및 냉동부하 변화를 검토할 수 있습니다. 설계 외기조건은 현지 기상자료와 프로젝트의 설계 기준에 따라 선정해야 합니다.

6-2. 고온 환경의 성능 저하를 검토하는 방법

고온 환경에서 CO₂ 시스템의 성능은 가스쿨러 출구조건, 고압제어, 압축기 운전범위 및 플래시가스 처리방식의 영향을 받습니다. 따라서 특정 외기온도 이상에서 효율이 반드시 일정 비율로 떨어진다고 단정하기보다는 실제 장비의 성능 데이터와 시스템 계산을 활용하는 것이 적절합니다.

설계 검토에서는 최소한 다음 조건을 비교할 수 있습니다.

첫째, 설계 외기온도에서의 최대 냉동부하 운전입니다. 둘째, 외기온도가 낮아진 조건에서의 부분부하 운전입니다. 셋째, 고온 외기가 지속되는 시간대의 압축기 소비전력과 가스쿨러 팬 소비전력입니다. 넷째, 냉동부하가 감소할 때 제어가 안정적으로 유지되는지 여부입니다.

이와 같은 조건별 비교는 연간 에너지 소비량을 추정하고 시스템 구성의 적합성을 판단하는 데 도움이 됩니다.

6-3. 단열분무 및 증발냉각의 적용 조건

고온 지역에서는 가스쿨러의 공기 유입온도를 낮추기 위해 단열분무 또는 증발냉각 방식을 검토할 수 있습니다. 그러나 이러한 기술의 효과는 외기온도와 습도, 공기 흐름, 수질 및 장비 구성에 따라 달라집니다.

특히 상대습도가 높은 환경에서는 건조한 지역보다 증발냉각으로 얻을 수 있는 온도 저하 폭이 제한될 수 있습니다. 또한 물 사용량, 스케일과 부식, 위생관리, 노즐 막힘 및 유지보수 비용도 고려해야 합니다.

따라서 보조 냉각기술은 모든 현장에 일률적으로 적용하기보다 현지 습구온도와 예상 운전시간을 기준으로 성능 및 경제성을 비교한 뒤 선정하는 것이 바람직합니다.

7. 플래시가스와 병렬압축 기술

CO₂ 냉동시스템에서는 고압측 냉매가 팽창할 때 일부가 기체 상태로 존재할 수 있습니다. 이처럼 팽창 과정에서 발생하는 플래시가스는 시스템 구성과 운전조건에 따라 압축기 부하 및 효율에 영향을 미칩니다.

플래시탱크를 사용하는 시스템에서는 중간압력에서 기체와 액체를 분리할 수 있습니다. 이때 분리된 기체를 어떤 방식으로 처리하는지가 시스템 설계의 중요한 검토사항입니다.

병렬압축(Parallel Compression)은 플래시탱크에서 분리된 중간압력 가스를 별도의 압축기로 처리하는 방식입니다. 이를 통해 특정 운전조건에서 가스 처리에 필요한 압축일을 줄이고 전체 시스템의 성능을 개선할 가능성이 있습니다.

그러나 병렬압축을 설치하면 모든 조건에서 에너지 절감 효과가 발생한다고 단정할 수는 없습니다. 중간압력, 외기온도, 증발온도, 냉동부하, 압축기 용량 및 제어 로직이 성능에 영향을 주기 때문입니다.

따라서 병렬압축을 검토할 때는 기존 구성과 개선 구성을 동일한 냉동부하 및 기후조건에서 비교해야 합니다. 추가 압축기의 초기 비용과 유지보수 항목도 경제성 평가에 포함해야 합니다.

8. 이젝터와 보조 냉각기술의 적용 조건

이젝터(Ejector)는 고압 냉매가 팽창할 때 이용할 수 있는 에너지를 활용해 다른 냉매 흐름을 유도하거나 압력을 높이는 데 사용하는 장치입니다. Transcritical CO₂ 시스템에서는 이젝터의 형식과 시스템 배치에 따라 플래시가스 관리 또는 압축기 운전조건을 개선할 수 있습니다.

이젝터의 성능은 고압측 압력, 가스쿨러 출구온도, 중간압력, 증발조건 및 냉동부하 변화에 영향을 받습니다. 일부 연구에서는 특정 설계조건에서 이젝터와 병렬압축을 결합한 시스템의 성능 개선 가능성을 제시하지만, 연구 결과의 개선율을 다른 설비에 그대로 적용해서는 안 됩니다.

실제 프로젝트에서는 적용하려는 이젝터의 성능 데이터와 제어 범위를 확인하고, 기존 시스템과 비교해 연간 에너지 절감 가능성을 계산해야 합니다. 추가 부품에 따른 초기 투자비와 정비 복잡성도 함께 고려해야 합니다.

즉, 이젝터와 병렬압축은 CO₂ 시스템의 성능을 개선하기 위한 선택 가능한 기술이지, 모든 설비에서 반드시 적용해야 하는 필수 구성은 아닙니다.

9. 산업별 CO₂ 냉동시스템 적용 전략

9-1. 슈퍼마켓과 대형 유통매장

슈퍼마켓에서는 냉장 쇼케이스, 냉동 쇼케이스 및 저장설비가 서로 다른 온도조건에서 운전됩니다. CO₂ 시스템을 검토할 때는 매장의 중온·저온 부하, 쇼케이스 구성, 연중 외기조건 및 운영시간을 함께 분석해야 합니다.

특히 기존 설비를 교체하는 경우에는 장비 가격뿐 아니라 기존 배관과 기계실의 활용 가능성, 전기설비, 고압설비 설치 공간 및 유지보수 체계도 확인해야 합니다.

9-2. 콜드체인 물류센터와 냉동창고

물류센터는 저장온도와 처리물량, 입출고 빈도, 도크 개방시간 및 제품의 입고온도에 따라 냉동부하가 달라집니다. 따라서 정격 냉동능력만으로 시스템을 선정하기보다는 시간대별 부하와 저온 운전조건을 분석해야 합니다.

CO₂ 시스템을 적용할 경우 가스쿨러의 설계 외기조건, 저온측 운전범위, 압축기 구성, 제상 방식 및 고압 안전설계를 함께 검토해야 합니다. 대규모 시설에서는 주요 구성품의 고장 시 냉동능력을 유지할 수 있는지, 예비설비와 경보 체계를 어떻게 구성할지도 중요합니다.

9-3. 식품가공시설

식품가공시설은 냉각, 냉장, 냉동, 급속동결 등 여러 공정의 온도조건을 동시에 요구할 수 있습니다. 공정별 부하가 크게 다르면 하나의 시스템으로 모든 부하를 처리하는 방식이 최선인지 검토해야 합니다.

CO₂ 시스템의 적용성을 평가할 때는 공정별 냉동부하, 요구 공급온도, 운전시간, 세척과 위생 조건 및 생산 중단 시의 영향을 함께 고려해야 합니다. 시스템 구성은 공정 특성과 현장 운영 조건에 맞춰 결정해야 합니다.

10. CO₂ 시스템의 경제성 및 생애주기비용 평가

CO₂ 냉동시스템의 경제성을 판단할 때는 초기 설비비만 비교해서는 안 됩니다. 고압에 대응하는 부품과 제어장치, 시공 및 시운전, 유지보수, 전력 소비 및 장비 교체 비용을 함께 평가해야 합니다.

생애주기비용(Life Cycle Cost, LCC)은 다음과 같은 항목으로 구성할 수 있습니다.

생애주기비용 = 초기 투자비 + 누적 전력비 + 유지보수비 + 부품교체비 + 냉매관리비 + 보조설비 운영비 + 폐기 및 교체 관련 비용

필요에 따라 물 사용량, 정비인력 교육비, 생산 중단 위험 및 금융비용도 추가할 수 있습니다. 서로 다른 시스템을 비교할 때는 분석기간, 냉동부하, 운전시간, 에너지 단가 및 유지보수 조건을 동일한 기준으로 맞춰야 합니다.

연간 전력 소비량은 압축기뿐 아니라 가스쿨러 팬, 펌프 및 보조장치의 소비전력도 포함해 평가하는 것이 좋습니다. 또한 냉매 누설 가능성과 냉매 보충·회수 관리도 환경성과 비용에 영향을 줄 수 있습니다.

실제 투자회수 기간이나 에너지 절감률은 현장 자료 없이 일반화하기 어렵습니다. 따라서 설비 제조사의 성능자료와 현장 부하 데이터를 바탕으로 기준안과 대안의 연간 비용을 비교하는 것이 합리적입니다.

11. CO₂ 냉동설비 설계 전 확인해야 할 실무 체크리스트

CO₂ 시스템의 설계 검토에서는 다음 항목을 확인할 수 있습니다.

1. 냉동부하: 중온·저온 부하, 최대부하 및 부분부하를 구분했는가?
2. 기후조건: 시간별 외기온도와 습도, 설계 외기조건을 반영했는가?
3. 가스쿨러: 열교환 용량, 팬 소비전력 및 출구온도를 검토했는가?
4. 고압제어: 운전조건에 맞는 압력 제어와 보호 로직을 검토했는가?
5. 플래시가스: 플래시탱크와 가스 처리방식의 적합성을 확인했는가?
6. 압축기: 운전범위, 용량제어 및 고온 조건의 성능자료를 확인했는가?
7. 고압 안전: 배관과 구성품의 압력등급 및 압력방출장치를 검토했는가?
8. 누설 대응: 감지, 환기, 경보 및 정비 절차를 검토했는가?
9. 보조기술: 병렬압축, 이젝터 및 증발냉각의 적용 효과를 비교했는가?
10. 유지보수: 현지에서 정비할 수 있는 인력과 부품 공급체계를 확인했는가?
11. 경제성: 초기 투자비와 연간 에너지 소비량을 포함해 LCC를 계산했는가?
12. 성능 검증: 설계조건별 계산 결과와 제조사 성능자료를 대조했는가?

이 체크리스트는 설계 검토의 출발점입니다. 실제 설계와 시공에서는 적용 국가의 법규, 관련 안전기준, 제조사 지침 및 자격을 갖춘 기술자의 검토가 필요합니다.

12. 결론 — CO₂ 시스템의 경쟁력은 설계와 제어의 조합에서 결정됩니다

이산화탄소(CO₂, R-744)는 낮은 직접 GWP와 자연냉매라는 특성을 바탕으로 상업용 냉동 및 콜드체인 분야에서 검토할 가치가 있는 냉매입니다. 그러나 CO₂의 낮은 임계온도와 높은 운전압력은 시스템을 설계할 때 반드시 고려해야 하는 특징입니다.

특히 열대 및 고온다습한 지역에서는 가스쿨러의 열교환 성능과 고압제어가 중요합니다. 플래시가스 관리, 병렬압축 및 이젝터는 특정 조건에서 시스템 성능을 개선할 수 있지만, 적용 효과는 냉동부하와 운전조건에 따라 달라집니다.

따라서 CO₂ 냉동시스템을 선정할 때는 냉매의 GWP만 비교하거나 특정 기술의 성능 개선율만 적용해서는 안 됩니다. 현장 기후 데이터, 시간대별 냉동부하, 장비 성능자료, 안전설계 및 유지보수 조건을 함께 검토해야 합니다.

한국과 베트남, 태국처럼 기후조건과 운영환경이 다른 지역에서는 동일한 시스템 구성을 그대로 적용하기보다 각 현장의 설계 외기조건과 연간 운전 데이터를 기반으로 시스템을 평가하는 것이 중요합니다.

결론적으로 Transcritical CO₂ 시스템의 성능과 경제성은 냉매 자체뿐 아니라 가스쿨러 설계, 고압제어, 플래시가스 관리, 압축기 구성, 부분부하 운전 및 안전관리의 조합에 의해 결정됩니다. 실제 프로젝트에서는 이러한 요소를 통합해 연간 에너지 소비량과 생애주기비용을 비교해야 합리적인 설비 선택이 가능합니다.

참고자료 및 기술 출처

1. ASHRAE, ASHRAE Handbook—Refrigeration, Chapter 3: Carbon Dioxide Refrigeration Systems. CO₂의 임계점과 냉동시스템 구성에 관한 기술자료.
2. ASHRAE, Refrigerant Designations. 냉매번호와 냉매 안전분류 관련 공식 자료.
3. UNEP OzonAction, Kigali Cooling Efficiency Programme. 키갈리 개정의정서와 냉방·냉동 에너지 효율을 함께 고려하는 접근에 관한 자료.
4. Danfoss, Transcritical Refrigeration Systems with Carbon Dioxide (CO₂). Transcritical CO₂ 시스템의 구성, 고압제어 및 가스쿨러 설계 관련 기술자료.
5. Bai, T., Shi, R., Yu, J. (2023), “Thermodynamic performance evaluation of an ejector-enhanced transcritical CO₂ parallel compression refrigeration cycle,” International Journal of Refrigeration, Volume 149, pp. 49–61. 이젝터와 병렬압축 시스템의 열역학적 성능을 분석한 연구.

참고자료 이용 시 유의사항: 위 자료는 CO₂ 냉동시스템의 기본 원리와 설계 검토를 위한 참고자료입니다. 실제 프로젝트의 설계압력, 구성품 선정, 성능 및 법규 적합성은 해당 장비의 최신 제조사 자료와 현지 적용 기준을 별도로 확인해야 합니다.
