프로판(Propane, R-290)은 냉동공조 분야에서 대표적인 탄화수소계 자연냉매 가운데 하나입니다.

냉매의 환경성능을 평가할 때는 지구온난화지수(GWP), 에너지 효율, 안전성, 설비 비용, 유지보수성 및 해당 국가의 법규를 함께 고려해야 합니다. R-290은 매우 낮은 GWP와 우수한 열역학적 특성을 가지고 있다는 점에서 상업용 냉동기기와 소형 콜드체인 설비의 대체 냉매로 검토되고 있습니다.

ASHRAE 자료에서는 R-290을 탄화수소계 냉매(HC)이며 A3 안전등급으로 분류하고 있으며, 100년 기준 GWP는 평가방법에 따라 표시값이 달라질 수 있지만 AR4 기준 약 3.3으로 제시하고 있습니다. 따라서 단순히 “GWP 3”라고 고정하기보다 어떤 GWP 평가 기준을 사용하는지 확인하는 것이 좋습니다.

그러나 R-290의 장점만 보고 기존 설비에 그대로 적용하는 것은 적절하지 않습니다. 가장 중요한 특징인 A3 가연성을 고려하여 냉매 충전량, 장비 구조, 누설 가능성, 점화원 관리, 환기 및 관련 안전기준을 함께 설계해야 합니다.

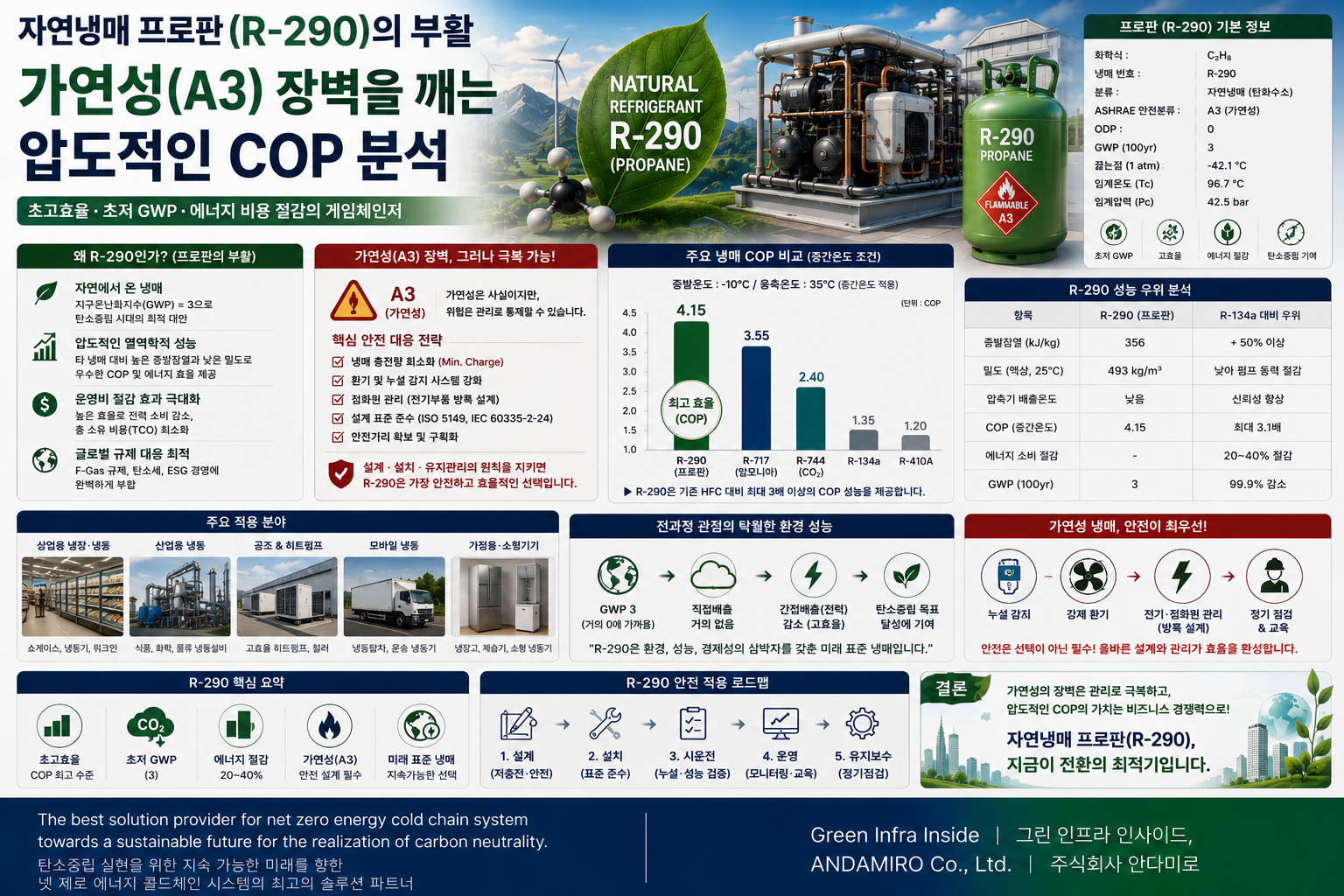

프로판(R-290), 압도적 COP의 비밀

1. R-290 냉매의 기본 특성과 환경적 장점

프로판(Propane, R-290)은 탄화수소계 자연냉매로, 상업용 냉장·냉동기기와 일부 소형 냉동시스템에서 적용 가능성을 검토하는 냉매입니다. 냉매를 선정할 때는 지구온난화지수(GWP)뿐 아니라 열역학적 성능, 안전성, 설비 비용, 유지보수성 및 적용 법규를 함께 고려해야 합니다.

R-290은 냉매 자체의 직접적인 온실가스 영향이 낮다는 장점이 있습니다. ASHRAE 자료에서는 R-290의 100년 기준 GWP를 IPCC 제4차 평가보고서(AR4) 기준 3.3으로 제시합니다. 따라서 GWP를 설명할 때는 단순히 숫자만 제시하기보다 어떤 평가 기준을 사용했는지 함께 표시하는 것이 정확합니다.

다만 낮은 GWP가 곧바로 시스템 전체의 탄소배출량 감소를 보장하는 것은 아닙니다. 실제 환경성은 냉매 누설에 따른 직접 배출과 압축기, 팬 및 펌프가 소비하는 전력에서 발생하는 간접 배출을 함께 평가해야 합니다.

R-290을 검토할 때 중요한 또 하나의 특징은 A3 가연성 분류입니다. R-290은 열역학적 성능과 환경적 장점만으로 선정할 수 있는 냉매가 아닙니다. 냉매 충전량, 설비 구조, 설치 공간, 전기부품, 환기 및 유지보수 방법을 함께 설계해야 합니다.

2. R-290의 열역학적 특성과 COP 이해

2-1. COP는 냉동시스템의 성능을 평가하는 지표입니다

COP(Coefficient of Performance)는 냉동시스템이 소비한 에너지에 비해 얼마나 많은 냉동효과를 제공하는지 나타내는 성능계수입니다. 냉동기의 냉동 COP는 일반적으로 다음과 같이 표현할 수 있습니다.

냉동 COP = 냉동능력 ÷ 소비동력

예를 들어 냉동능력과 압축기 소비동력을 이용해 계산한 COP와 압축기뿐 아니라 팬, 펌프 등 보조장치까지 포함해 계산한 시스템 COP는 서로 다를 수 있습니다. 따라서 냉매 간 성능을 비교할 때는 어떤 장치의 소비전력을 포함했는지 먼저 확인해야 합니다.

R-290은 적절한 운전조건과 시스템 설계를 통해 우수한 에너지 성능을 구현할 가능성이 있는 냉매입니다. 그러나 R-290이 모든 기존 냉매보다 항상 높은 COP를 제공한다고 단정할 수는 없습니다.

실제 COP는 증발온도, 응축온도, 압축기 효율, 열교환기 성능, 과열도, 과냉도, 배관 압력손실 및 부분부하 운전조건에 따라 달라집니다.

따라서 R-290의 성능을 평가할 때는 동일한 냉동능력과 운전조건을 기준으로 비교해야 합니다. 특정 제품이나 시험에서 확인된 성능 차이를 모든 설비에 일반화하지 않는 것이 중요합니다.

2-2. 열역학적 특성과 시스템 설계의 관계

냉매의 증발 및 응축 특성은 압축기 운전조건과 열교환기 설계에 영향을 줍니다. R-290을 적용할 때도 냉매 물성에 맞춰 압축기, 증발기, 응축기, 팽창장치 및 배관을 종합적으로 선정해야 합니다.

예를 들어 열교환기 성능이 부족하면 냉매의 증발 및 응축 조건이 불리해질 수 있습니다. 배관 압력손실이 과도하면 압축기가 실제로 부담하는 압력비와 소비전력에도 영향을 줄 수 있습니다.

따라서 냉매만 교체하고 기존 구성품을 그대로 사용하는 방식이 항상 적절한 것은 아닙니다. 기존 장비가 R-290의 압력·온도 조건, 냉매와 접촉하는 재료, 윤활유 및 전기적 안전요건에 적합한지 확인해야 합니다.

3. 증발온도와 응축온도가 시스템 성능에 미치는 영향

R-290 시스템의 COP를 이해하려면 증발온도와 응축온도의 관계를 살펴봐야 합니다.

일반적으로 다른 조건이 동일하다면 증발온도가 낮아질수록 압축기가 담당해야 하는 압축비가 커지고, 시스템의 냉동 COP가 낮아질 수 있습니다. 반대로 응축온도가 높아지면 냉매를 고압측 조건까지 압축하고 열을 방출하는 데 필요한 일이 증가할 수 있습니다.

이러한 관계는 냉동창고와 냉장 쇼케이스를 설계할 때 특히 중요합니다. 냉동창고는 낮은 증발온도를 요구하는 경우가 많고, 쇼케이스는 제품 보관온도와 외기 조건에 따라 서로 다른 운전조건을 갖습니다. 동일한 R-290을 사용하더라도 적용 분야와 운전조건이 다르면 COP가 달라질 수 있습니다.

성능을 평가할 때는 다음 항목을 구분해 확인하는 것이 좋습니다.

첫째, 증발기에서 요구하는 냉매 증발온도입니다. 둘째, 응축기에서 열을 방출하는 데 필요한 응축온도입니다. 셋째, 압축기의 운전범위와 효율입니다. 넷째, 열교환기와 배관의 압력손실입니다. 다섯째, 팬과 펌프 등 보조장치의 소비전력입니다.

이러한 변수를 동일한 조건으로 맞춰야 R-290과 다른 냉매의 성능을 합리적으로 비교할 수 있습니다.

4. R-290의 A3 가연성 분류와 안전상 의미

R-290 시스템의 설계에서 가장 중요한 안전요소는 가연성입니다. ASHRAE Standard 34의 분류에서 R-290은 A3로 분류됩니다.

안전분류에서 A는 해당 기준에 따른 낮은 독성 등급을 의미하고, 3은 가연성 등급 가운데 높은 가연성 특성을 의미합니다. 이는 R-290이 모든 상황에서 무해하다는 뜻이 아니며, 누설된 냉매가 공기와 가연성 혼합물을 형성할 수 있다는 점을 고려해야 합니다.

R-290의 안전성을 확보하려면 한 가지 장치에만 의존해서는 안 됩니다. 냉매 충전량을 관리하고 누설 가능성을 줄이며, 점화원과 냉매가 접촉할 가능성을 검토하고, 설치환경에 맞는 환기 및 보호조치를 설계해야 합니다.

안전설계에서 검토할 주요 항목은 다음과 같습니다.

• 냉매 충전량과 누설 가능성
• 냉매 회로의 연결부와 밀봉 구조
• 압축기와 전기부품의 적합성
• 설비 주변의 점화원 관리
• 설치공간의 환기 조건
• 필요한 경우의 누설감지와 경보
• 비정상 상태에서의 설비 정지 및 보호
• 정비·수리·냉매 회수 작업절차
• 작업자 교육과 비상대응 계획

구체적인 요구사항은 제품의 종류, 냉매 충전량, 설치 장소 및 적용 안전기준에 따라 달라질 수 있습니다. 따라서 R-290 설비를 설계할 때는 관련 표준과 제조사 지침을 확인해야 합니다.

5. 냉매 충전량과 설비 구조의 관계

R-290 시스템에서 냉매 충전량은 중요한 설계변수입니다. 누설이 발생했을 때 공간 안에 형성될 수 있는 가연성 혼합물의 양과 관련되기 때문입니다.

필요한 냉매 충전량을 줄이는 방법으로는 냉매 회로의 구조를 최적화하고, 불필요하게 긴 배관과 연결부를 줄이며, 열교환기의 내부 체적을 검토하는 접근을 생각할 수 있습니다. 컴팩트 열교환기와 적절한 회로 설계는 적용 조건에 따라 충전량 관리에 도움이 될 수 있습니다.

하지만 냉매 충전량을 무조건 줄이는 것이 항상 올바른 설계는 아닙니다. 충전량이 부족하면 열교환기 이용률과 냉동성능이 저하되거나 운전이 불안정해질 수 있습니다. 따라서 제조사가 요구하는 충전량과 실제 냉매 회로의 운전조건을 고려해야 합니다.

특히 ‘150g 이하이면 모든 R-290 설비가 안전하다’는 식의 표현은 피해야 합니다. 특정 충전량이 허용되는지는 장비의 구조, 제품 유형, 설치 조건 및 적용 표준에 따라 달라질 수 있습니다.

설계자는 적용되는 안전기준에서 요구하는 냉매 충전량 제한과 보호조치를 확인해야 하며, 임의로 하나의 수치를 모든 설비에 적용해서는 안 됩니다.

6. 점화원 관리와 전기부품 선정

R-290을 사용하는 냉동기기에서는 냉매 누설 가능성과 전기부품의 위치 및 작동방식을 함께 검토해야 합니다.

다만 모든 R-290 설비에 동일한 형태의 방폭 부품을 일률적으로 적용해야 한다고 단정하는 것도 적절하지 않습니다. 필요한 부품의 종류와 보호방식은 제품 구조, 누설 가능성, 설치환경 및 관련 표준의 요구사항에 따라 결정해야 합니다.

검토 대상에는 압축기, 팬모터, 릴레이, 스위치, 솔레노이드 밸브, 센서, 제어반, 전선 및 단자 등이 포함될 수 있습니다.

부품 선정 시에는 해당 부품이 R-290을 사용하는 제품의 안전 요구사항에 적합한지 확인해야 합니다. 일반적인 전기적 적합성만 확인하는 것으로 충분하지 않을 수 있으며, 제조사의 적용 조건과 제품 안전시험 결과도 검토할 필요가 있습니다.

또한 점화원 관리는 설비 내부의 전기부품에만 한정되지 않습니다. 설치와 정비 과정에서 발생할 수 있는 화염, 스파크 및 기타 점화 가능성도 작업절차에 포함해야 합니다.

7. 누설감지와 환기설계

R-290 설비의 누설 대응은 설치공간과 제품 구조에 맞춰 설계해야 합니다. 누설감지기를 적용하는 경우에는 감지 대상, 센서 위치, 검출범위, 경보 방식 및 유지보수 주기를 검토해야 합니다.

환기설비 역시 팬을 설치하는 것만으로 충분하다고 볼 수 없습니다. 공간의 크기와 구조, 냉매 충전량, 누설 위치, 공기 흐름 및 배출 위치를 함께 고려해야 합니다.

프로판은 공기보다 밀도가 높은 기체이므로 누설 시 낮은 위치에 축적될 가능성을 검토할 필요가 있습니다. 그러나 실제 냉매의 이동과 축적은 공간의 형상, 온도, 공기 흐름 및 누설 조건에 따라 달라집니다. 따라서 모든 설비에 동일한 센서 위치나 환기량을 적용하는 방식은 적절하지 않습니다.

누설감지와 환기는 설비 구조에 맞게 계획하고, 해당 설비에 적용되는 표준 및 제조사 지침을 통해 요구사항을 확인해야 합니다.

8. 안전제어와 정비 절차

R-290 시스템의 안전제어는 누설을 예방하는 설계와 비정상 상황에 대응하는 보호기능을 함께 고려해야 합니다.

설비 구성에 따라 누설 감지 시 경보, 압축기 정지, 특정 전기부품의 차단 또는 환기 제어 등을 연계할 수 있습니다. 그러나 어떤 장치를 정지하고 어떤 장치를 계속 작동시킬지는 장비 구조와 안전설계에 따라 달라지므로 일반적인 순서만으로 결정해서는 안 됩니다.

중요한 것은 보호기능이 실제 현장에서 정상적으로 작동하는지 확인하는 것입니다. 시운전 과정에서는 제조사와 관련 기준에 따라 경보, 안전정지, 누설감지 기능 및 재가동 조건을 검증해야 합니다.

정비 작업에서도 R-290의 가연성을 고려해야 합니다. 냉매 회로를 개방하거나 부품을 교체하는 작업은 해당 장비의 제조사 절차와 관련 안전기준에 따라 수행해야 합니다.

정비 계획에는 설비 정지, 작업공간 안전 확인, 냉매 회수, 잔류 냉매 관리, 점화원 통제, 적절한 장비 사용, 누설시험 및 재가동 전 안전점검 등이 포함될 수 있습니다.

단순히 냉매를 회수하거나 환기하는 것만으로 모든 위험이 사라지는 것은 아닙니다. 작업자는 해당 냉매와 설비에 대한 교육을 받아야 하며, 작업 방법은 현장 위험성 평가와 제조사 지침에 근거해야 합니다.

9. R-290 적용이 검토되는 산업 분야

9-1. 상업용 냉장·냉동 쇼케이스

R-290은 냉매 회로를 비교적 컴팩트하게 구성할 수 있는 상업용 냉장·냉동기기에서 적용 가능성을 검토할 수 있습니다. 독립형 쇼케이스는 제품 내부에 냉동시스템을 통합하는 방식으로 설계할 수 있어 현장 냉매배관을 줄이는 구성이 가능합니다.

다만 제품의 냉동능력과 충전량, 설치 위치, 환기 조건 및 유지보수 방법을 함께 검토해야 합니다. 기존 쇼케이스를 R-290용으로 전환할 때는 냉매만 바꾸는 방식이 아니라 압축기와 전기부품, 냉매 회로 및 안전설계의 적합성을 확인해야 합니다.

9-2. 소형 냉동기와 독립형 냉동설비

소형 냉동기와 독립형 냉동설비에서도 R-290 적용 가능성을 검토할 수 있습니다. 그러나 냉동능력만으로 적용 여부를 판단할 수는 없습니다. 장비의 냉매 충전량, 설치 장소, 전기부품, 환기 및 정비 접근성을 함께 확인해야 합니다.

특히 기계실이나 밀폐된 공간에 설치하는 경우에는 누설 가능성과 공간의 특성을 고려한 안전검토가 필요합니다. 실제 적용 여부는 해당 장비의 설계와 적용 표준에 따라 판단해야 합니다.

9-3. 소형 콜드체인 설비

소형 냉장·냉동 저장시설이나 특정 온도영역을 담당하는 독립형 콜드체인 설비에서도 R-290을 검토할 수 있습니다.

다만 대형 중앙집중식 시스템과 소형 독립형 기기는 냉매 충전량, 배관 길이, 설치공간 및 안전관리 조건이 다를 수 있습니다. 따라서 소형 장비에서 확인된 설계방식을 대형 설비에 그대로 적용해서는 안 됩니다.

대규모 시설에서는 냉매 회로의 전체 구성, 기계실 및 설치 장소, 적용 법규, 정비인력의 역량과 비상대응 체계를 종합적으로 평가해야 합니다.

10. IEC 60335-2-89 등 관련 표준의 검토

R-290을 적용하는 제품의 안전성은 냉매의 특성뿐 아니라 해당 제품에 적용되는 표준과 국가별 규정에 따라 평가해야 합니다.

IEC 60335-2-89는 상업용 냉장기기와 제빙기 등 표준의 적용 범위에 포함되는 제품의 안전 요구사항을 다룹니다. 이 표준은 가연성 냉매를 사용하는 제품의 안전과 관련된 요구사항을 포함하지만, 모든 종류의 산업용 냉동설비에 동일하게 적용되는 표준은 아닙니다.

따라서 설계자는 먼저 제품이 해당 표준의 적용 범위에 포함되는지 확인해야 합니다. 산업용 냉동시스템, 특정 원격 냉동장치 및 다른 유형의 설비는 별도의 관련 표준이나 규정 검토가 필요할 수 있습니다.

또한 표준의 판본과 개정·정정 사항, 국가별 채택 여부 및 추가 요구사항을 확인해야 합니다. 과거에 사용된 냉매 충전량 기준을 현재의 모든 제품에 그대로 적용하거나, 특정 제품의 허용조건을 다른 설비에 확대 적용해서는 안 됩니다.

실제 제품을 설계하거나 설치할 때는 적용되는 최신 표준의 원문, 해당 국가의 법규 및 제조사의 인증·시험자료를 확인하는 것이 중요합니다.

11. 생애주기비용과 경제성 평가

R-290 시스템의 경제성을 평가할 때는 냉매 가격이나 COP만 비교해서는 안 됩니다. 초기 설비비, 전력 소비량, 유지보수비 및 안전관리 비용을 함께 검토해야 합니다.

생애주기비용(Life Cycle Cost, LCC)은 다음과 같은 항목으로 구성할 수 있습니다.

LCC = 초기 투자비 + 누적 전력비 + 유지보수비 + 부품교체비 + 안전관리비 + 냉매관리비 + 설비 교체 및 폐기 비용

필요에 따라 교육비와 작업절차 관리 비용도 포함할 수 있습니다. R-290과 다른 냉매를 비교할 때는 동일한 냉동능력, 동일한 운전시간, 동일한 시험조건 및 동일한 에너지 단가를 기준으로 평가해야 합니다.

연간 전력 소비량을 비교할 때는 압축기뿐 아니라 팬과 펌프 등 보조장치의 소비전력도 포함하는 것이 좋습니다. 냉매 누설과 보충 가능성, 정비 접근성 및 부품 공급 조건도 장기 운영비에 영향을 줄 수 있습니다.

따라서 R-290이 항상 가장 저렴하거나 가장 높은 COP를 제공한다고 단정하기보다는 프로젝트의 실제 운전조건을 바탕으로 경제성을 평가하는 것이 합리적입니다.

12. R-290 설계 전 확인해야 할 실무 체크리스트

R-290 시스템을 검토할 때는 다음 항목을 확인하는 것이 좋습니다.

1. 냉동부하: 요구 냉동능력과 증발온도, 응축조건을 확인했는가?
2. 성능 비교: 동일한 조건에서 냉동 COP와 전체 시스템 소비전력을 비교했는가?
3. 냉매 충전량: 제품과 설치조건에 적합한 충전량 및 제한사항을 확인했는가?
4. 냉매 회로: 배관, 연결부 및 열교환기의 구조가 적합한가?
5. 압축기: R-290 적용 가능 여부와 운전범위를 확인했는가?
6. 전기부품: 점화 위험과 관련 표준에 맞는 부품을 선정했는가?
7. 누설감지: 필요한 감지·경보 기능과 점검 방법을 검토했는가?
8. 환기: 설치공간과 누설 가능성을 고려해 환기 조건을 검토했는가?
9. 안전제어: 비정상 상황의 정지 및 보호기능을 검증했는가?
10. 정비절차: 냉매 회수와 수리 작업에 대한 안전절차를 마련했는가?
11. 법규 및 표준: 제품에 적용되는 최신 표준과 국가별 규정을 확인했는가?
12. 경제성: 초기 비용, 전력비, 유지보수비 및 안전관리비를 포함해 LCC를 평가했는가?

이 체크리스트는 설계 검토의 출발점입니다. 실제 설비의 적합성은 제품 구조와 설치환경에 따라 달라지므로 제조사 자료와 관련 표준을 함께 확인해야 합니다.

13. 결론 — R-290의 경쟁력은 성능과 안전설계의 균형에서 결정됩니다

프로판(R-290)은 낮은 GWP와 유용한 열역학적 특성을 가진 자연냉매로, 상업용 냉장·냉동기기와 일부 소형 콜드체인 설비에서 적용 가능성을 검토할 수 있습니다.

그러나 R-290의 실제 성능은 냉매 이름만으로 결정되지 않습니다. 증발온도, 응축온도, 압축기 효율, 열교환기 성능 및 보조장치의 소비전력에 따라 COP가 달라집니다. 따라서 특정 냉매가 항상 더 높은 효율을 제공한다고 단정하기보다 동일한 운전조건에서 성능을 비교해야 합니다.

안전 측면에서는 A3 가연성에 대한 이해가 필수적입니다. 냉매 충전량 관리, 누설 가능성 감소, 점화원 제어, 환기, 필요한 경우의 누설감지, 안전제어 및 정비절차를 함께 검토해야 합니다. 또한 제품 유형과 설치조건에 따라 적용되는 표준과 국가별 규정을 확인해야 합니다.

R-290을 검토하는 목적은 단순히 냉매를 교체하는 데 있지 않습니다. 환경적 영향과 에너지 소비를 줄이면서도 설비를 안전하고 경제적으로 운영할 수 있는지를 판단하는 데 있습니다.

결국 R-290 시스템의 경쟁력은 낮은 GWP 하나나 특정 COP 수치 하나로 설명할 수 없습니다. 열역학적 성능 분석, 냉매 충전량 관리, A3 안전설계, 적합한 부품 선정, 누설 대응, 유지보수 및 생애주기비용 평가를 하나의 설계 체계로 연결하는 것이 중요합니다.

참고자료 및 기술 출처

1. ASHRAE, ASHRAE Handbook—Refrigeration, Chapter 1: Halocarbon and Hydrocarbon Refrigeration Systems. R-290의 안전분류와 GWP 자료를 확인할 수 있습니다.
2. ASHRAE, Refrigerant Designations. 냉매번호와 냉매 안전분류에 관한 공식 자료입니다.
3. International Electrotechnical Commission (IEC), IEC 60335-2-89:2019. 상업용 냉장기기와 제빙기 등 해당 표준의 적용 범위에 포함되는 제품의 안전 요구사항을 확인할 수 있습니다.
4. UNEP OzonAction. 냉매 전환과 냉동공조 분야의 환경·기술 관련 자료를 확인할 수 있습니다.

참고자료 이용 시 유의사항: 표준의 적용 범위와 판본은 제품 유형 및 국가별 채택 기준에 따라 달라질 수 있습니다. 실제 설계·시공·인증 시에는 최신 표준 원문과 현지 규정, 제조사의 기술자료를 확인해야 합니다.
