친환경 냉매별 콘덴서(응축기) 관내 응축 열전달 계수 및 열역학적 성능 분석

2026년 글로벌 저탄소 규제 및 ESG 경영의 확산으로 HFO 계열(R-1234yf, R-1234ze), 혼합 냉매(R-448A), 그리고 자연 냉매(R-290, R-744) 기반의 친환경 냉동 시스템 도입이 가속화되고 있습니다. 그러나 냉매 전환 시 응축기(Condenser)의 전열 특성 변화를 고려하지 않고 기존 설비를 재사용하거나 단일 면적으로 설계할 경우, 외기 온도가 높은 조건에서 응축 압력 급상승 및 성능 계수(COP) 저하 현상이 발생합니다.

본 리포트에서는 친환경 냉매의 관내 응축(In-tube Condensation) 열전달 계수 및 물리적 성상이 응축 성능에 미치는 영향을 공학적으로 분석하고, 한국 및 아열대 기후에 최적화된 응축기 설계 기준을 제시합니다.

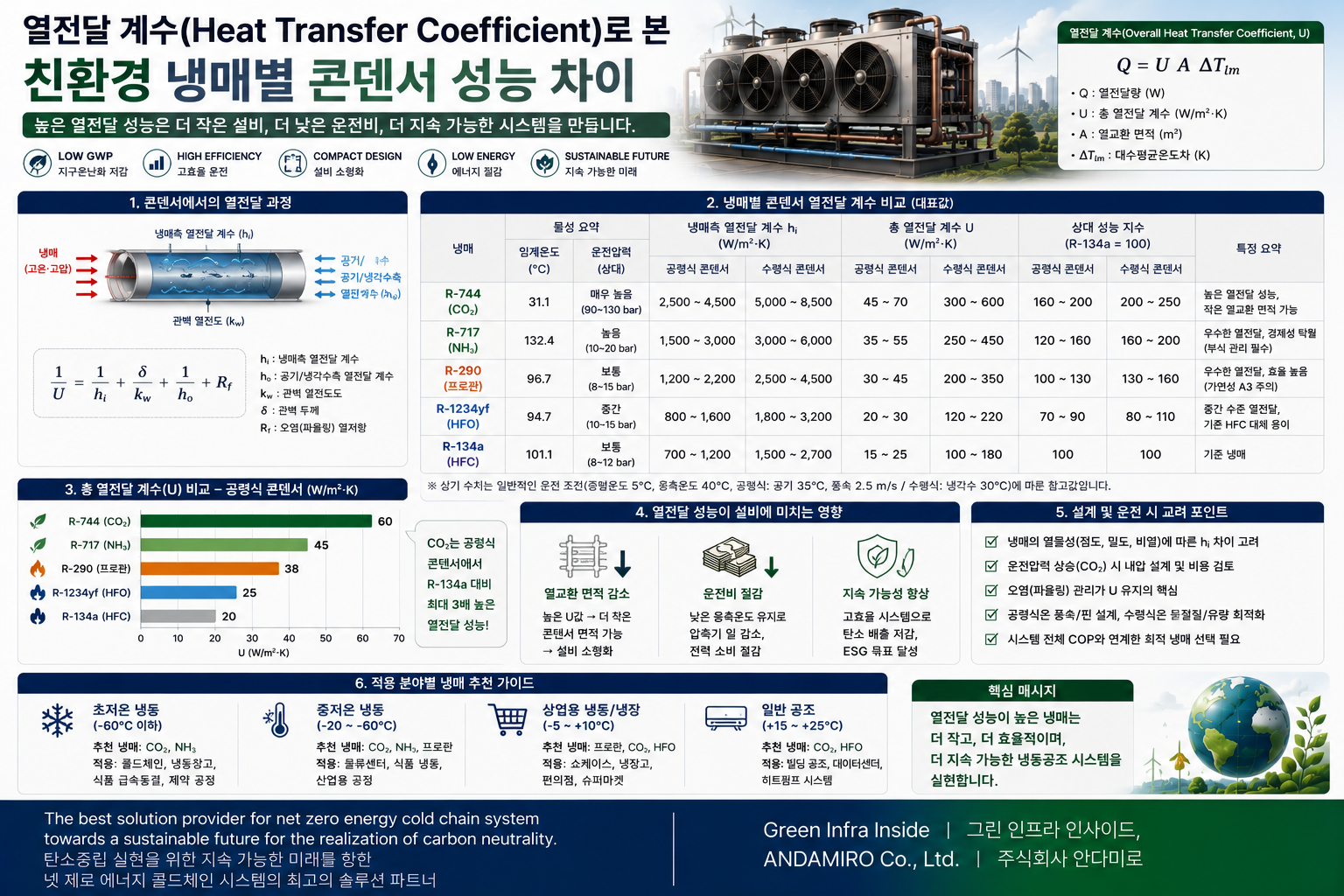

친환경 냉매별 콘덴서 열전달 성능 비교

목차

1. 관내 응축 열전달 메커니즘 및 주요 유체 물성

[기체 냉매 유입] ➔ [전열관 내벽 냉각] ➔ [액막(Liquid Film) 형성] ➔ [열저항 발생] ➔ [열전도율 및 표면장력에 따른 전열 효율 결정]

콘덴서 전열관 내부에서 기체 상태의 냉매가 상변화를 일으켜 액화되는 과정을 관내 응축이라고 합니다. 이때의 응축 열전달 계수를 결정짓는 핵심 유체 물성은 다음과 같습니다.

1. 액상 열전도율): 액막을 통과하는 열전달 속도를 결정하며, 값이 높을수록 전열 저항이 감소합니다.
2. 표면장력: 전열관 내벽의 액막 두께와 관련되며, 표면장력이 크면 두꺼운 액막이 형성되어 열저항 레이어로 작용합니다.
3. 증발 잠열: 단위 질량당 방출하는 열량으로, 잠열이 클수록 동일한 냉동 능력을 내기 위해 필요한 순환 질량 유량이 감소합니다.

2. 친환경 냉매별 표준 응축 물성치 비교 매트릭스

주요 친환경 냉매의 응축 측 물리적 성상과 R-134a 대비 열전달 특성을 정리한 매트릭스는 다음과 같습니다. (Tcond = 40℃ 기준)

냉매 분류	냉매 번호	화학식 및 성분	액상 열전도율 (W/m⋅K)	증발 잠열 (kJ/kg)	상대적 관내 응축 열전달 계수	GWP
기존 프레온	R-134a	CH2FCF3$	0.078	163.0	1.00 (기준점)	1,430
차세대 HFO	R-1234yf	CF3CF=CH2	0.064	145.2	0.82 ~ 0.85 (열세)	<1
차세대 HFO	R-1234ze(E)	CF3CH=CHCF3	0.068	166.5	0.85 ~ 0.88 (열세)	<1
HFC 혼합	R-448A	HFO/HFC 비공불화 혼합물	0.073	180.1	0.88 ~ 0.92 (Glide 발생)	1,387
자연 냉매	R-290	C3H8 (프로판)	0.091	325.4	1.30 ~ 1.35 (우수)	<3
자연 냉매	R-744	CO2 (이산화탄소)	-	-	가스쿨러 특수 거동	1

3. 냉매군별 응축 거동 및 열교환기 최적화 분석

HFO 계열 (R-1234yf / R-1234ze)

• 공학적 한계: GWP는 1 미만으로 매우 우수하나, 액상 열전도율과 증발 잠열이 기존 R-134a 대비 약 15% 낮아 관내 응축 열전달 계수가 열세에 놓입니다.
• 보완 기법 (Micro-fin Tube): 평활관 대신 내벽에 나선형 홈이 새겨진 마이크로 핀(Micro-fin) 튜브를 적용합니다. 이는 난류를 촉진하여 전열 면적을 1.5배 이상 확대하고 응축 액막을 얇게 분리함으로써 열전달 계수를 30% 이상 개선합니다.

프로판 (R-290)

• 열적 우수성: 액상 열전도율이 0.091W/mK로 매우 높아 관내 응축 열전달 계수가 R-134a 대비 최대 35% 높습니다.
• 안전 설계 반영: 전열 효율이 높아 응축기 사이즈를 소형화(Compact)할 수 있으며, 이는 가연성(A3 등급) 자연 냉매의 국제 안전 기준에 따른 단일 회로당 냉매 충전량 최소화를 달성하는 데 유용합니다.

이산화탄소 (R-744) 초임계 가스쿨러 거동

• 특성: 임계 온도가 31.1℃로 낮아 외기 온도가 35℃ 이상인 하절기에는 상변화가 없는 초임계 영역에서 작동하며, 설비는 콘덴서가 아닌 가스쿨러(Gas Cooler)로 동작합니다.
• 전열 제어: 90 ~ 110bar의 초고압 상태에서 현열 냉각이 이루어지므로 대수평균온도차(LMTD)를 엄격히 추종하는 고압용 열교환기 설계가 필요합니다.

4. 고온 다습 환경 대응 응축기 엔지니어링 솔루션

[혼합 냉매 온도 구배] ➔ 대향류(Counter-flow) 열교환기 배치로 Dead Zone 방지
[아열대/고온 외기] ➔ 증발식 응축기(Evaporative Condenser) 및 Wide Fin Pitch 적용
[가스쿨러 고온 트립] ➔ 미세 살수(Water-spraying) 단열 냉각 연동

비공불화성 혼합 냉매(R-448A)의 대향류(Counter-flow) 설계

R-448A와 같은 혼합 냉매는 응축 과정에서 비점 차이로 인한 온도 구배(Temperature Glide)가 발생합니다. 평행류(Parallel-flow) 설계 시 열교환 후반부에서 온도 차가 사라지는 현상이 발생하므로, 반드시 냉매와 냉각 매체가 반대 방향으로 교차하는 대향류(Counter-flow) 구조를 채택해야 합니다.

아열대 및 하절기 외기 대응 설계

• 증발식 응축기 적용: 외기 온도가 38℃ 이상인 고온 다습 환경에서는 공랭식 대신 물의 증발 잠열을 활용하는 증발식 응축기를 전면 배치하여 응축 압력을 방어합니다.
• 핀 피치(Fin Pitch) 확대: 습도와 염분에 의한 부식을 방지하기 위해 에폭시 코팅 핀을 적용하고, 공기 유동 저항을 줄이기 위해 핀 피치를 기존 1.8mm에서 2.2 ~ 2.5mm로 확대합니다.

5. [기술 적용 검증] 응축단 트러블 개선 사례

R-1234yf 전환 후 발생한 고압 트립 개선

• 장애 현상: 기존 R-134a 응축기 면적을 그대로 적용하여 R-1234yf로 전환 운전 시, 외기 최고 기온 조건에서 응축 열전달 계수 부족으로 인한 고압 트립 발생.
• 개선 조치: 응축기 후단에 마이크로 채널(Micro-channel) 보조 냉각 코일을 직렬 추가하고, 와이드 핀 스펙으로 개조하여 실질 전열 면적을 25% 확장.
• 결과: 응축 압력 정상화 및 고온 외기 조건에서의 연속 가동 성공.

초임계 R-744 가스쿨러 핀치 포인트(Pinch Point) 해결

• 장애 현상: 하절기 폭염 시 가스쿨러 유입 공기 온도와 내부 냉매 온도의 차이가 극도로 좁아지는 핀치 포인트 현상으로 가스쿨러 압력이 115bar까지 상승.
• 개선 조치: 가스쿨러 인입단에 온·습도 제어기 연동형 미세 살수(Water-spraying) 인터록 노즐 설치.
• 결과: 유입 공기의 단열 냉각 효과(5 ~ 7℃ 강하)를 통해 가스쿨러 운전 압력을 85bar 대 안정권으로 진입시킴.

6. 결론

친환경 저탄소 냉동 시스템의 성공적인 운용을 위해서는 GWP 지수뿐만 아니라 냉매 고유의 열전달 계수 및 열역학적 물성에 맞춘 콘덴서 재설계가 필수적입니다.

1. HFO 계열: 마이크로 핀 튜브 및 추가 전열 면적 확보를 통한 전열 성능 보완.
2. 혼합 냉매: 온도 구배를 고려한 대향류(Counter-flow) 열교환기 배치.
3. 고온 기후 환경: Wide Fin Pitch, 증발식 응축기, 미세 살수 인터록을 통한 외기 한계 극복.

참고 문헌 (References)

1. International Institute of Refrigeration (IIR): In-tube Condensation Heat Transfer Coefficients of HFO and Natural Refrigerants (2025/2026).
2. ASHRAE Transactions: Micro-fin Tube Optimization and Thermal Performance Evaluation for Low-GWP Refrigerant Condensers (2025).
3. Eurovent Certification Technical Guide: Gas Cooler and Evaporative Condenser Engineering Criteria for Subtropical Climates (2026).
