Low GWP 친환경 냉매의 증발 온도별 열역학적 적합성 분석: 일반 공조에서 초저온 공정까지

2026년 글로벌 저탄소 규제 및 ESG 경영 강화로 인해 기존 HFCs 계열 고GWP 냉매의 퇴출이 가속화되고 있습니다. 이에 따라 R-1234ze, R-513A, R-448A/449A, R-290(프로판), R-744(이산화탄소) 등 차세대 Low GWP 냉매 도입이 필수 과제로 부상했습니다.

그러나 설비 설계 시 증발 온도(Evaporating Temperature, Te)에 따른 열역학적 거동 변화를 고려하지 않고 단일 친환경 냉매를 일률 적용할 경우, 체적 효율 저하, 압축비 상승, 압축기 과열 트립 등 중대한 기계적 장애가 발생합니다. 본 리포트에서는 증발 온도대별 Low GWP 냉매의 적합성, 비체적 및 압축비 메커니즘, 혼합 냉매의 온도 구배(Glide) 문제, 그리고 고온 기후 대응 보완 기술을 공학적으로 분석합니다.

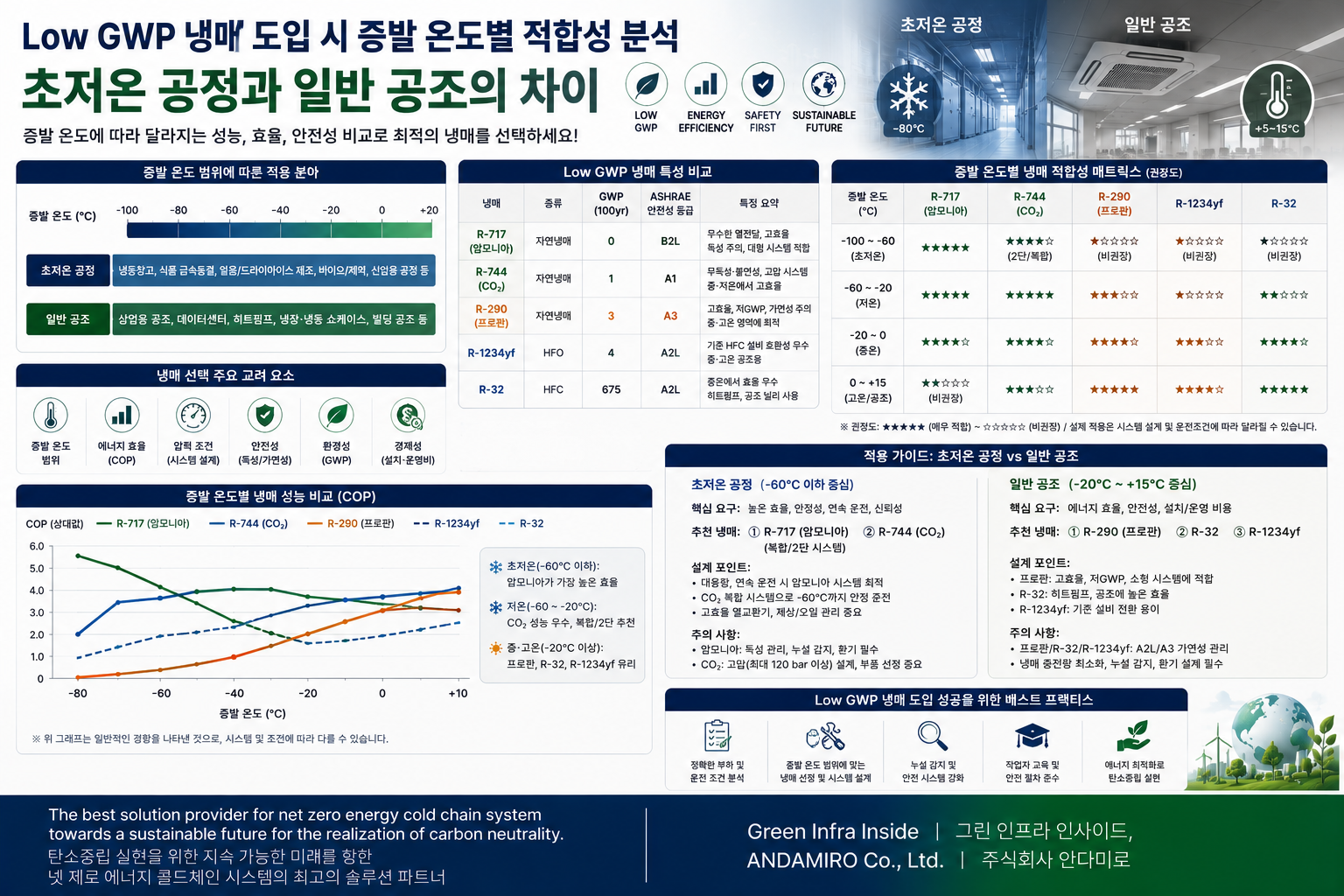

초저온 공정과 일반 공조의 차이

목차

1. 증발 온도 강하에 따른 열역학적 메커니즘 분석

[증발 온도(Te) 강하] ➔ [증발 압력 급감] ➔ [흡입 가스 비체적(v) 증가] ➔ [질량 유량(m_dot) 감소] ➔ [체적 효율 및 냉동 능력 파괴]

비체적(Specific Volume) 증가와 질량 유량 감소

증발 온도가 낮아질수록 냉매의 증발 압력이 급격히 저하되며, 압축기 흡입 가스의 비체적( ㎥/kg)이 기하급수적으로 커집니다. 동일한 압축기 실린더 체적을 유지하더라도 실순환 냉매의 질량 유량(m)이 감소하므로, 체적 효율(Volumetric Efficiency)과 단위 체적당 냉동 능력이 비례하여 저하됩니다.

고온 응축 환경에서의 압축비(Pressure Ratio) 상승

외기 온도가 높거나 응축 온도가 높은 환경(예: 아열대 기후 40℃ 이상)에서 초저온 증발 사이클을 단단(Single-stage) 압축기로 운전할 경우, 압축비(Pcond / Pevap)가 한계치를 초과합니다.

• 결과: 압축 효율 저하 및 토출 가스 온도 급증(120 ~ 130℃ 이상).
• 위험성: 냉동기 윤활유(POE/PAG 등)의 열화 및 탄화 현상으로 인한 압축기 소성(눌어붙음) 고장 유발.

2. 증발 온도 영역별 Low GWP 냉매 적합성 매트릭스

증발 온도 영역에 따라 냉매의 압력-엔탈피(P-h) 특성과 체적 성능이 달라지므로 아래 표와 같은 최적 매칭이 요구됩니다.

온도 영역	증발 온도 (Te​) 범위	주요 적용 설비	기존 고GWP 냉매	추천 차세대 Low GWP 냉매	비고 및 기술적 특성
고온 / 일반 공조	10℃ ~ -5℃	빌딩 HVAC, 데이터센터 칠러	R-134a, R-410A	R-1234ze (GWP <1) R-513A (GWP 573)	R-1234ze는 체적 능력 보완(VFD 적용) 필요. R-513A는 A1(불연성) 안전 등급.
중·저온 냉장	-10℃ ~ -25℃	상업용 쇼케이스, 저온 물류창고	R-404A, R-507A	R-448A / R-449A (GWP approx 1300) R-290 (자연냉매, GWP <3)	R-404A 대비 GWP 65% 절감. R-290 적용 시 충전량 제한 및 방폭 설계 준수.
초저온 급속 동결	-40℃ ~ -50℃	동결 터널, 수산물 급속 냉동	R-22, R-23	R-744 (CO2) 단독 또는 카스케이드	흡입 가스 밀도가 높아 초저온에서 체적 효율 우수. A1 등급으로 안전성 확보.

3. 비공불화성(Zeotropic) 혼합 냉매의 엔지니어링 문제점

[혼합 냉매 증발] ➔ [성분별 비점 차이 발생] ➔ [온도 구배(Glide) 형성] ➔ [핀치 포인트(Pinch Point) 발생] ➔ [열교환 효율 감소]

증발기 내 온도 구배(Temperature Glide) 및 핀치 포인트

R-400번대 혼합 냉매(예: R-448A)는 상변화 시 일정한 온도에서 끓지 않고 온도 슬라이드 현상이 발생합니다.

• R-448A의 경우 약 4K의 온도 구배를 가집니다.
• 이로 인해 증발기 내부에서 피냉각 유체와의 온도 차이가 일정하게 유지되지 않고 좁아지는 핀치 포인트(Pinch Point)가 형성되어 정격 열교환량이 저감됩니다.

누설 시 성분 분리(Fractionation) 및 정비 지침

저온 배관 미세 누설 발생 시, 비점이 낮은(증기압이 높은) 성분이 우선 유출되어 시스템 내부 냉매의 조성비가 변동됩니다.

• 충전 수칙: 정비 시 미세 누설이 누적된 잔여 냉매는 기체 상태로 보충(Top-up)해서는 안 되며, 전량 회수 후 실린더에서 '액체 상태'로 정량 재충전해야 합니다.

4. [기술 적용 검증] 초저온 공정(-45℃) 운전 장애 개선 사례

• 장애 현상: 기존 R-22 설비를 차세대 혼합 냉매로 단순 교체(Drop-in) 후, 증발 온도 -45℃ 영역에서 압축기 토출 온도가 128℃까지 상승하고 냉동 능력이 50% 이하로 저하됨.
• 엔지니어링 개선 조치:
  1. 액 분사(Liquid Injection) 인젝션 루프 신설: 고압 액 냉매 일부를 압축기 스크롤 흡입부로 미세 분사하여 토출 가스 온도를 90℃ 이하로 보정.
  2. 하이브리드 카스케이드(Cascade) 시스템 개조: 상부 사이클은 기존 설비를 활용하고, 하부 사이클에는 흡입 가스 밀도가 높은 R-744(CO2) 액 순환 루프를 결합.
• 결과: 급속 동결실 목표 온도 -45℃ 달성 및 과열 트립 방지 성공.

5. 결론 및 종합 가이드라인

Low GWP 친환경 냉매로의 전환은 단일 냉매 물질로는 불가능하며, 증발 온도대별 공학적 특성에 맞춘 포트폴리오 분할 적용이 정답입니다.

1. 고온 공조 영역 (10℃ ~ -5℃ ): HFO 계열(R-1234ze) 적용 시 VFD 제어를 통한 체적 능력 보완 또는 불연성 R-513A 채택.
2. 중·저온 영역 (-10℃  ~ -25℃): R-448A/449A 적용을 통한 GWP 절감 또는 안전 규격 준수 하의 R-290(프로판) 단독 유닛 적용.
3. 초저온 공정 (-40℃ ~ -50℃): 흡입 가스 비체적 손실이 적고 열역학적 효율이 우수한 R-744(CO2) 카스케이드 방식 채택.

참고 문헌 (References)

1. International Institute of Refrigeration (IIR): Assessment Report: Volumetric Efficiency and Thermophysical Properties of Low-GWP Refrigerants (2025-2026).
2. ASHRAE Journal: Thermodynamic Behavior and Zeotropic Refrigerant Glide Analysis in Low-Temperature Applications (2025).
3. Korea Ministry of Trade, Industry and Energy & Vietnam MOIT: Joint Guideline for Eco-friendly Cold Chain Engineering Spec (2026).
